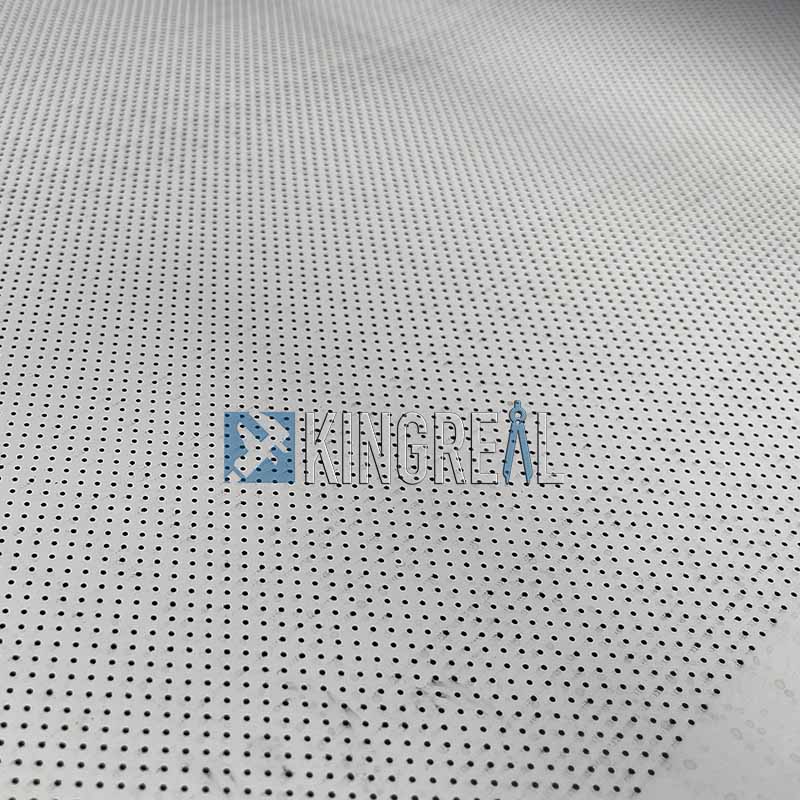

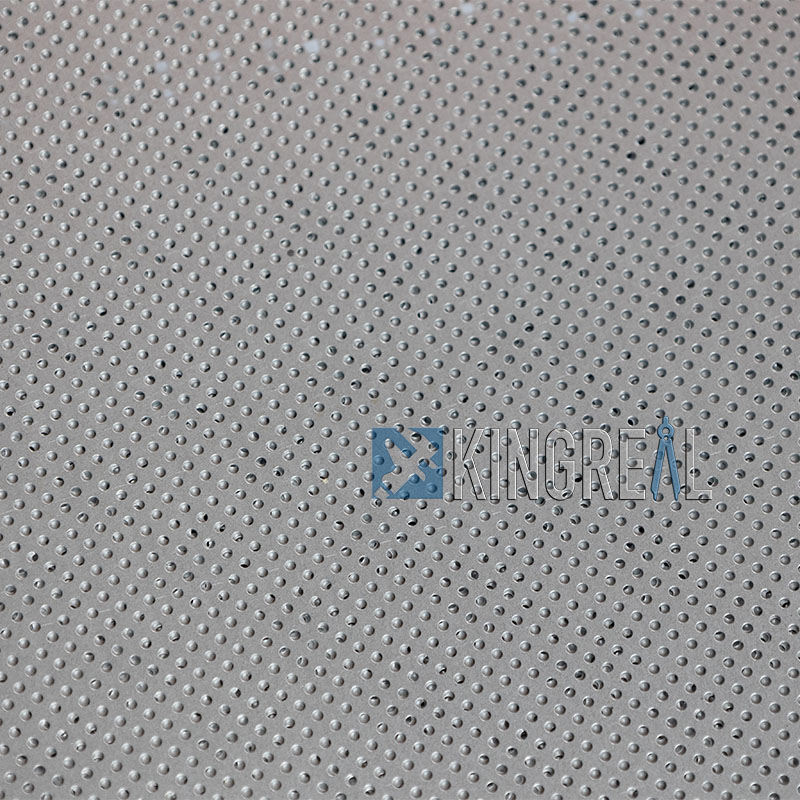

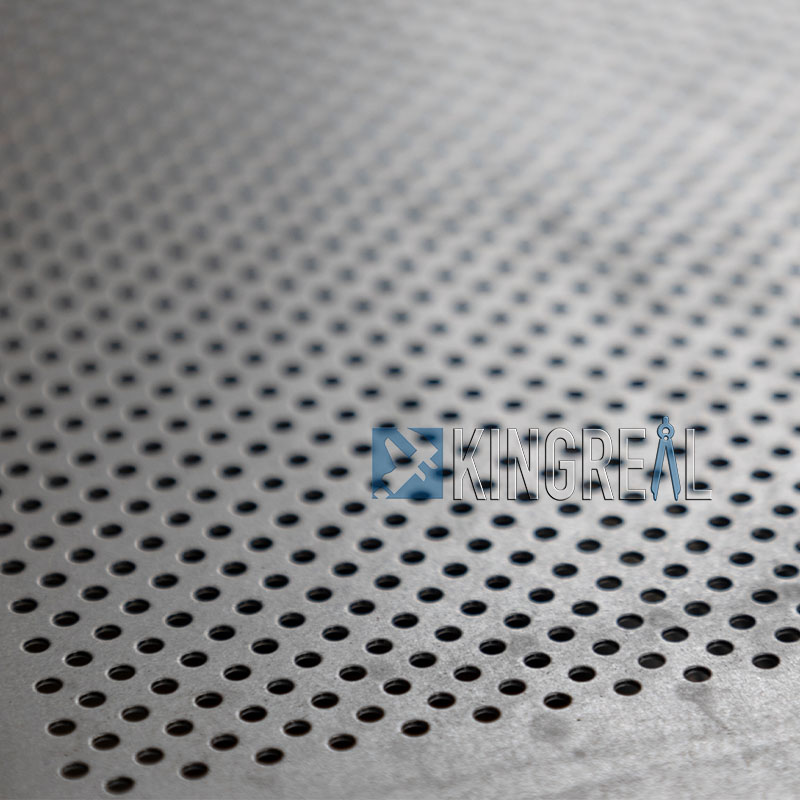

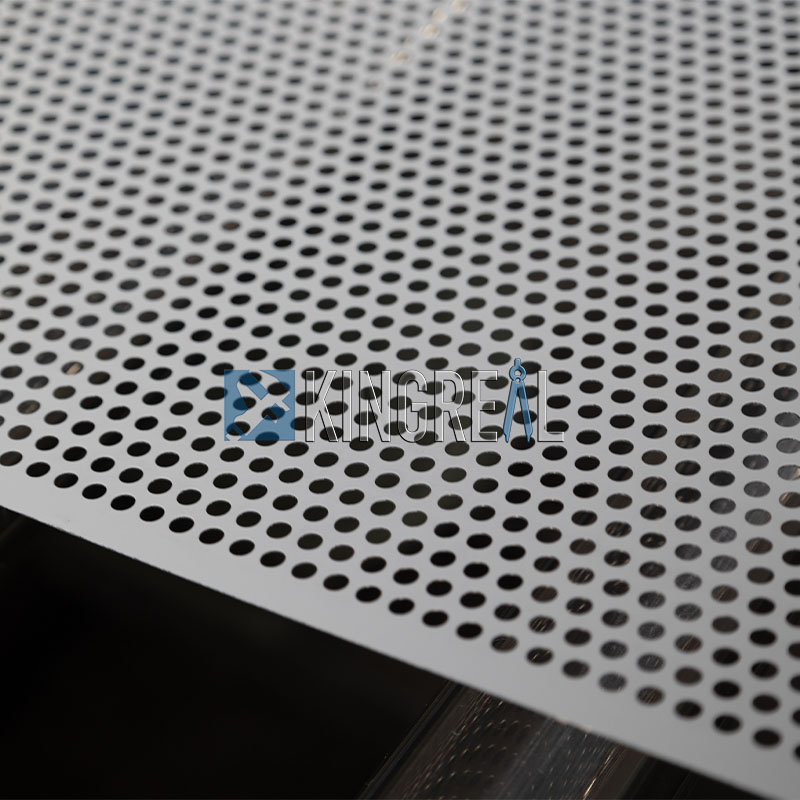

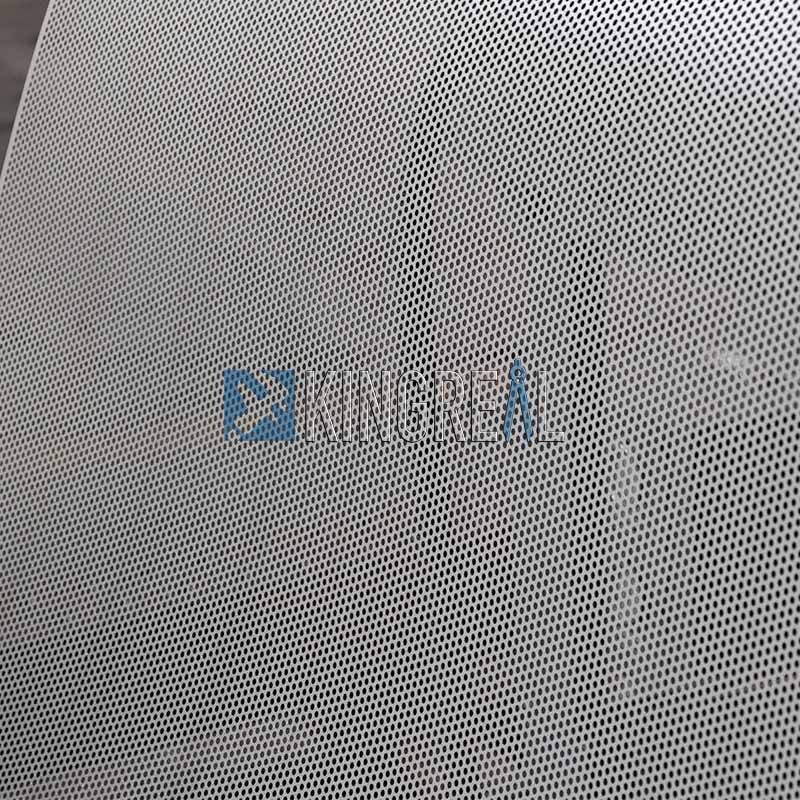

هناك العديد من أوراق الثقب المعدنية في السوق ، ويتم معالجة سلسلة من المنتجات بناءً على ذلك. فكيف تصنع أوراق الثقب المعدنية هذه؟

1. خط انعطاف الملف

مصنوعة من أوراق الثقب المعدنية بواسطةخط ثقب الملف. تتضمن عملية الختم خطوات متعددة ، بما في ذلك القطع واللكم والانحناء والتكوين. أثناء عملية اللكم ، تقطع اللكمة المعدنية الشكل المطلوب من الورقة المعدنية. تختلف شكل اللكم والفتحة ، والتي يمكن تحقيقها عن طريق استبدال وفاة اللكم المختلفة.

بالمقارنة مع المعدات الميكانيكية الأخرى ، فإن الجهاز المثقب المعدني لديه مزايا سرعة المعالجة السريعة ، ودقة المعالجة العالية ، وتشكيل سريع لمرة واحدة.

2. عملية إنتاج خط تفقط الملف

(1)تحضير المواد الخام

- اختيار المواد:حدد الألواح المعدنية المناسبة ، والألواح الشائعة هي الفولاذ المقاوم للصدأ ، وسبائك الألومنيوم ، ولوحة الحديد ، وما إلى ذلك. يجب اختيار سماكة المواد والعرض والطول وفقًا لاحتياجات العملاء ومتطلبات المنتج.

- قطع المواد:إذا كان حجم الصفيحة المعدنية كبيرة ، فيجب قطعه في البداية بواسطة آلة القص أو غيرها من المعدات لجعل اللوحة تلبي الحجم المطلوب لللكم.

(2)نظام التغذية

- يتم تغذية الصفيحة المعدنية المعدة فيآلة مثقبة للمعادنمن خلال نظام التغذية التلقائي. قد تتضمن هذه العملية بكرات أو أحزمة ناقل لضمان نقل الورقة المعدنية بسلاسة إلى العملية التالية.

- عادةً ما يتم تجهيز نظام التغذية بأجهزة استشعار دقيقة للكشف عن وصول الورقة والتأكد من أن كل ورقة تدخل الموضع الصحيح لخط تفقط الملف.

(3)تشغيل آلة مثقبة للمعادن

- تعيين معلمات اللكم:قم بتعيين معلمات العمل لخط ثقب الملف وفقًا لمتطلبات التصميم ، بما في ذلك قطر الثقب ، وتباعد الثقب ، وسرعة اللكم ، إلخ.

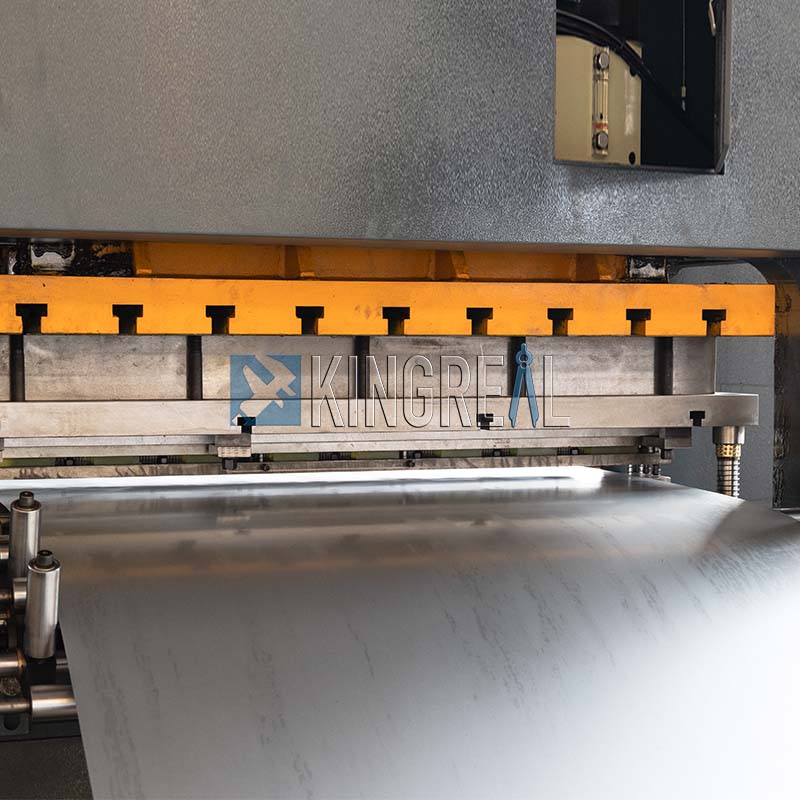

- عملية اللكم:بعد دخول الورقة المعدنية إلى الجهاز المثقب المعدني ، يثقب الجهاز ورقة معدنية من خلال القالب لتشكيل شكل ثقب مسبقًا. يمكن لخط ثقب لفائف إجراء عمليات اللكمات الفردية أو المتعددة ، واختيار العملية المناسبة وفقًا لاحتياجات الإنتاج.

- ثقب واحد اللكم:ضرب حفرة واحدة في وقت واحد ، مناسبة لأنواع ثقب أبسط.

- اللكم متعدد الفتحات:يتم تثقيب ثقوب متعددة في نفس الوقت ، ومناسبة للإنتاج الضخم وتحسين كفاءة الإنتاج.

- التعديل التلقائي:تحتوي بعض خطوط ثقب لفائف الراقية أيضًا على وظيفة ضبط الموت والضغط تلقائيًا للتعامل مع الألواح المعدنية ذات السمك والمواد المختلفة.

(4) الكشف عن موقف الثقب ومراقبة الجودة

- أثناء عملية اللكم ، يلزم اكتشاف وضع الثقب في الوقت الفعلي لضمان أن دقة وموضع الثقوب تفي بمتطلبات التصميم. يمكن لنظام الكشف الآلي تحديد حجم الثقوب وموضعها بسرعة ، وإجراء تعديلات في الوقت المناسب إذا كان هناك انحراف.

- قد يتم تزويد بعض خطوط الإنتاج أيضًا بمعدات التفتيش البصرية لإجراء عمليات تفتيش دقيقة على ثقوب كل لوحة معدنية لضمان عدم وجود عيوب.

(5) نظام التغذية

- بعد اللكم ، يتم إرسال الورقة المعدنية من خلال نظام التغذية. عادةً ما يتم تجهيز نظام التغذية بجهاز تفريغ تلقائي لضمان إزالته بسرعة وأمان.

- تم تجهيز بعض خطوط اللكم أيضًا بنظام فرز يمكنه فصل أنواع مختلفة من الأوراق وفقًا لمتطلبات المعالجة المختلفة.

(6) عملية ما بعد المعالجة

- Deburring:قد تحتوي الورقة المثقوبة على عوامل ، والتي تحتاج إلى تبديد لضمان أن تكون حافة الورقة ناعمة وتجنب الأطراف الحادة من التأثير على المعالجة اللاحقة.

- التنظيف والتفتيش:بعد التنقل ، قد تحتاج الورقة أيضًا إلى تنظيفها لإزالة الشوائب مثل رقائق المعادن والزيت المتولد أثناء عملية الختم لضمان جودة المنتج.

(7) التغليف والتخزين

-قم بتعبئة الأوراق المعدنية التي تم تثبيتها وبعدها بعد معالجتها ، وتحديد مواصفات المنتج والكمية وغيرها من المعلومات ، والاستعداد للشحن للعملاء أو الدخول إلى رابط الإنتاج المصب.

3. آلة مثقبة للمعادن من Kingreal Steel Slitter

Kingreal Steel Slitter'sخط ثقب الملفيمكن أن تلبي احتياجات الإنتاج المختلفة للعملاء ، ويمكن أن يوفر للعملاء خطوط ثقب سقف معدني وخطوط إنتاج لفائف مثقبة لتلويح اللولب وخطوط الإنتاج المقطوعة لفائف الطبقة المعدنية.

من بينها ، يمكن استخدام خط ثقب السقف المعدني مع خط إنتاج السقف المعدني لإنتاج أسقف مثقبة للمعادن. يهدف خط الإنتاج الذي يثقب لفائف الإرجاع إلى تزويد خط الإنتاج بجهاز إعادة الترجيح ، والذي يتم جرحه بعد اكتمال اللكم ، ويمكن تحويله إلى منتجات مثل عناصر مرشح اللكم. يهدف خط الإنتاج المقطوع لفائف الألواح المعدنية إلى إضافة محطة قطع بعد أن يتم تثقيب الورقة ، وقطع الورقة المثقبة إلى الطول المطلوب من قبل العميل.

(1)Defoiler مع عربة التغذية. Kingreal Steel Slitter'sآلة مثقبة للمعادنتم تجهيزه بعربة تغذية. عندما يتم وضع الملف المعدني على عربة التغذية ، سيتم نقله تلقائيًا إلى Disovery لإكمال الاسترخاء ، وتوفير الوقت والعمل لتحميل الملفات المعدنية ، وتحسين أتمتة خط تفقط الملف.

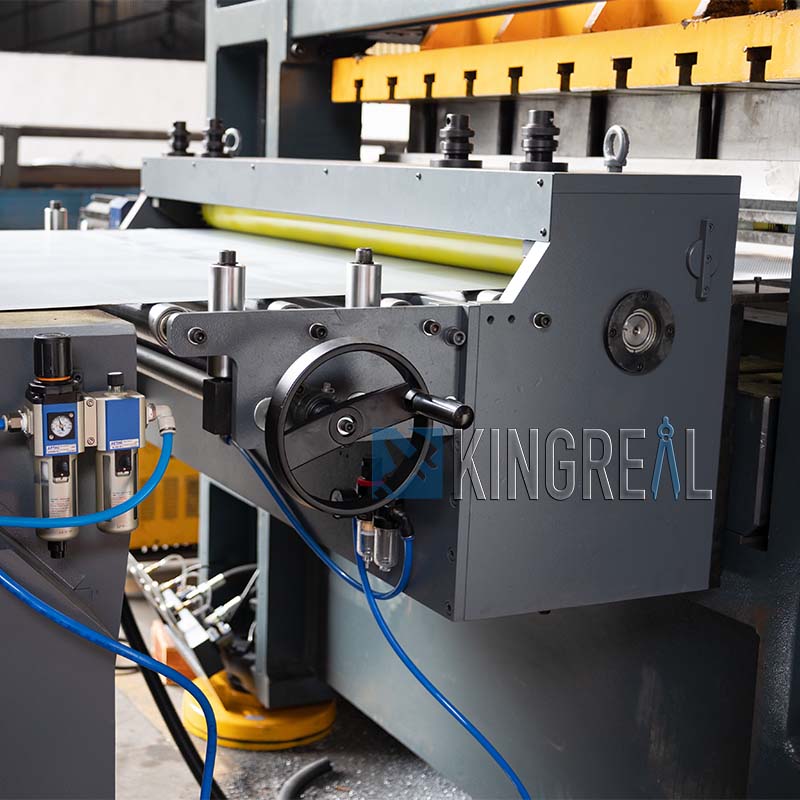

(2)آلة التسوية الدقيقة. يربح Kingreal Steel Slitter خط ثقب الملف مع تقويم الدقة ، والذي يتكون من 9 بكرات ، و 4 بكرات علوية و 5 بكرات أقل. يمكن لجهاز التسوية تسوية الملف ، وجعل السطح ناعمًا ، ويحسن دقة اللكم.

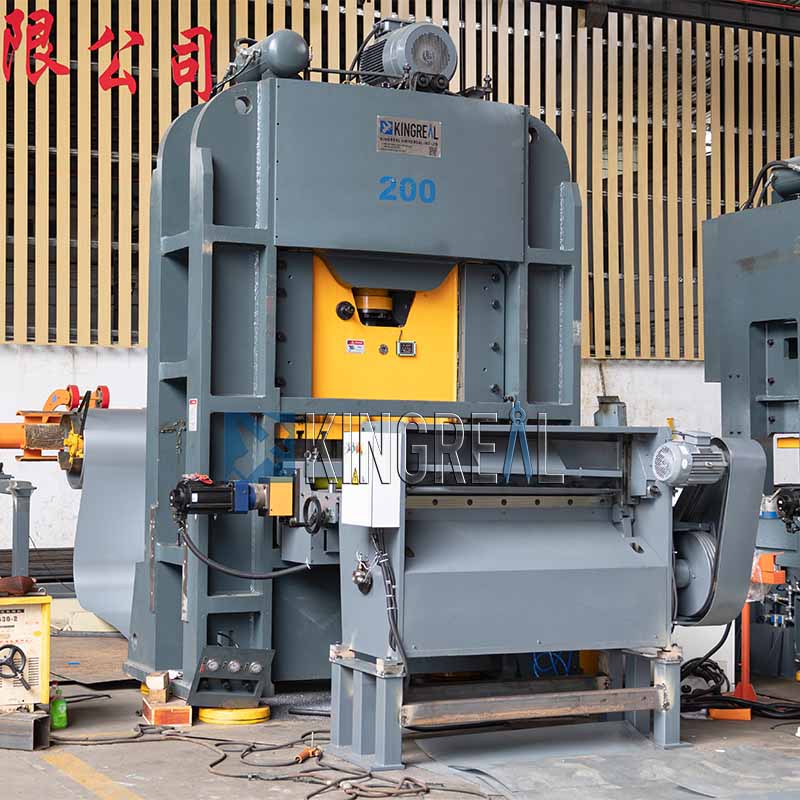

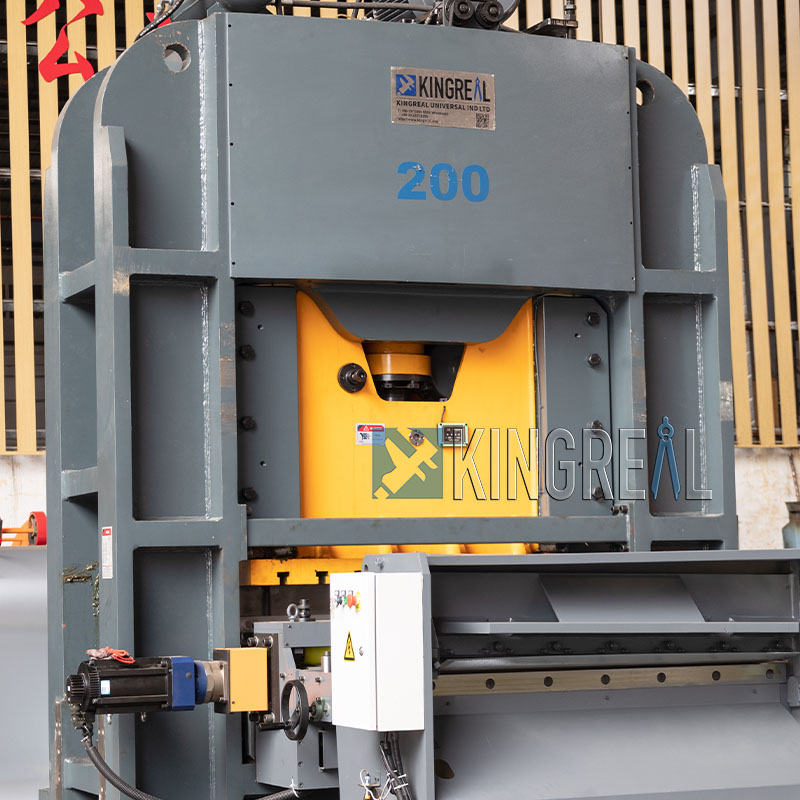

(3)خط ثقب لفائف عالية السرعة. كينغريال ستيل سيترآلة مثقبة للمعادنيمكن أن تصل إلى 100-180SPM. ويحتوي هذا الماكينة على نظام فرامل هوائي لللكم عالي السرعة ودقيق ، وهو مجهز بقالب DC53 متين لضمان الدقة أثناء التشغيل المستمر.

(4) أثير الصلب Kingreal قادر على توفيرهيموت مخصصة لكمةوفقًا لرسومات تصميم العميل لتلبية مجموعة متنوعة من أنواع الثقب المختلفة وأقطار الثقب. سواء كان مستديرًا أو مربعًا أو مستطيلًا أو ثقوبًا خاصة على شكل خاص ، يمكن أن يوفر Slitter Kingreal Steel حلولًا احترافية لتلبية احتياجات اللكم لمختلف المنتجات.
