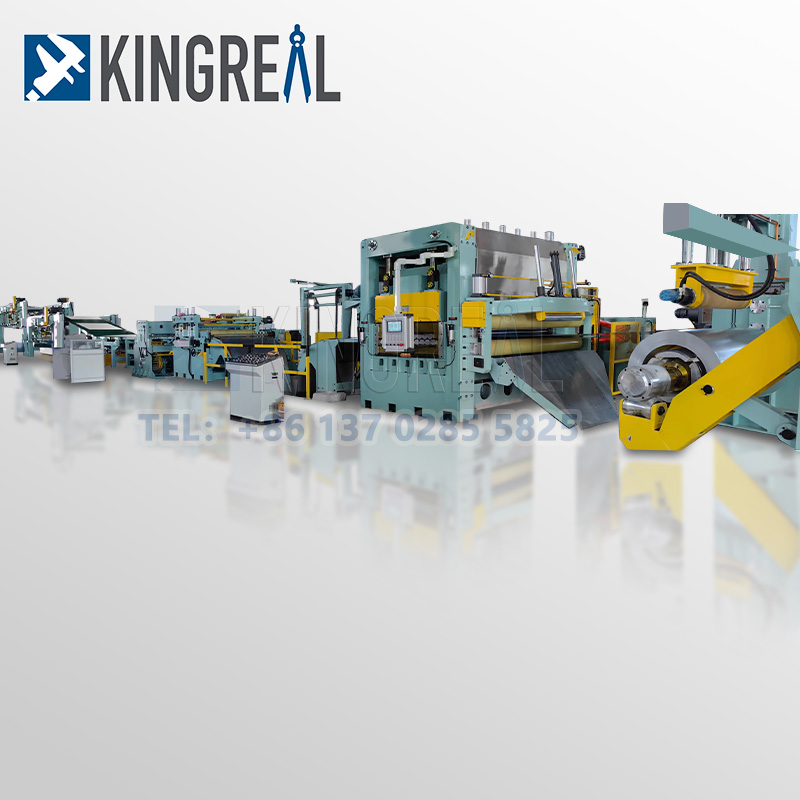

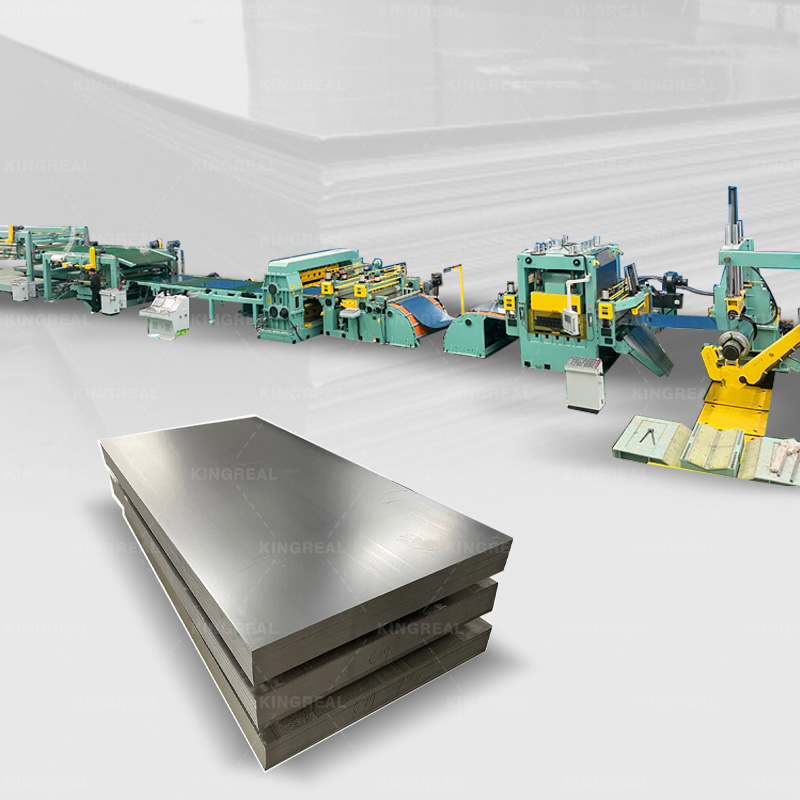

يمكن توفير خط قطع الفولاذ بطول 0.3-2 1600 مم بواسطة KINGREAL MACHINERY، والذي يستخدم لقطع لفائف المواد المختلفة إلى لوحة صفيحة ذات عرض محدد. يمكن لـ KINGREAL تقديم تصميم برامج احترافي وأحدث عروض الأسعار وخدمة فريق ما بعد البيع الاحترافية. مرحبا بكم في الاتصال بنا!
كينغريال ستيل سيutإلى لخط انجث مناسبة للمواد المختلفة (مثل الفولاذ والمعادن والفولاذ المقاوم للصدأ والألومنيوم).سمك 0.3-2 ملم، ويمكن أن يصل العرض إلى 1600 مملوحة ورقة لمعالجة جزء القطع للعملاء’حاجة محددة.

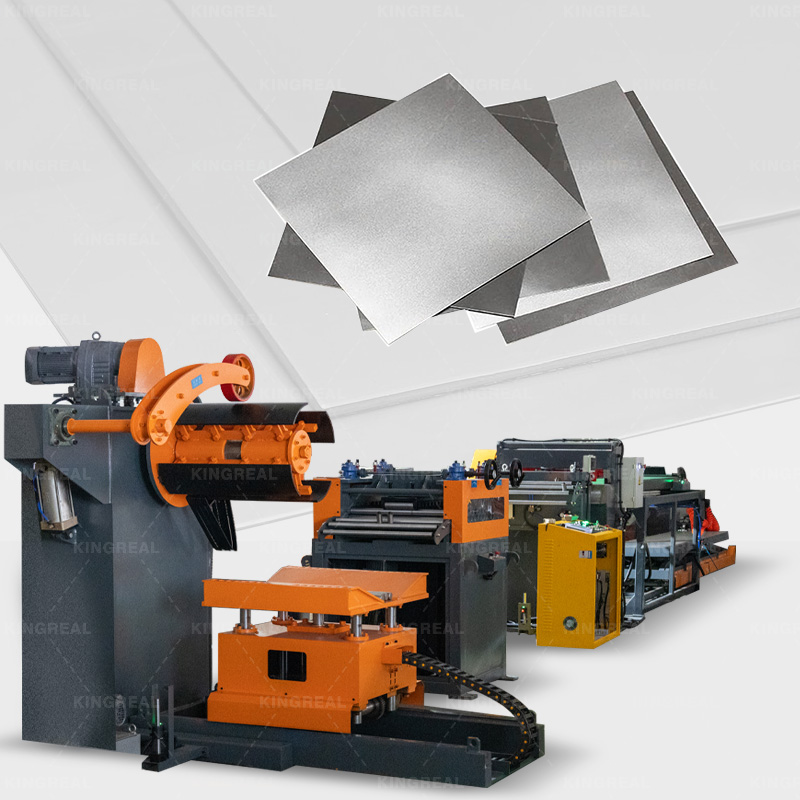

يتميز تكوين معدات خط القطع حسب الطول بالمرونة؛ قد تقوم شركة KINGREAL بتصنيع آلات تصنيع مصممة خصيصًا لتلبية متطلباتك. لتلبية الاحتياجات المحددة، قامت KINGREAL بإنشاء شاشة تعمل باللمس تسمح للمستخدمين بتعديل طول وعدد اللفائف التي سيتم قطعها. خط الطول الثابت الأوتوماتيكي يستخدم محرك مؤازر لقياس الطول، مما يضمن صحة البضائع المنتجة.
|
لا |
اسم المكون |
رقم |
|
1 |
سيارة تحميل لفائف |
1 وحدة |
|
2 |
آلة التفكيك الهيدروليكية |
1 وحدة |
|
3 |
حلقة |
2 وحدات |
|
4 |
جهاز التوجيه الجانبي |
1 وحدة |
|
5 |
آلة تمليس |
2 وحدة |
|
6 |
آلة قص عالية الدقة |
1 وحدة |
|
7 |
مواصلاتTقادر |
1 وحدة |
|
8 |
هوائيSتك |
1 وحدة |
|
9 |
نظام التحكم الهيدروليكي |
1 مجموعة |
(قائمة الأجزاء هي للإشارة فقط ويجب تخصيصها وفقًا لاحتياجات العميل.)
|
اسم الآلة |
Steelcutإلى لengthline |
|
مادة لفائف |
ورقة الصلب（يمكن توفير أخرى |
|
سمك الملف الأقصى |
3مم |
|
أقصى وزن للملف |
1600 ملم |
|
أقصى ارتفاع للملف |
20 طن |
|
معرف الملف |
508 ملم، 610 ملم، 760 ملم |
|
لفائف O.D |
≤2000 ملم |
|
أقصى طول للقطع |
24 م |
|
سرعة القطع |
60 م/دقيقة |
|
قطع التسامح |
±0.01 ملم |
|
نظام التحكم الكهربائي |
التحكم الآلي PLC |

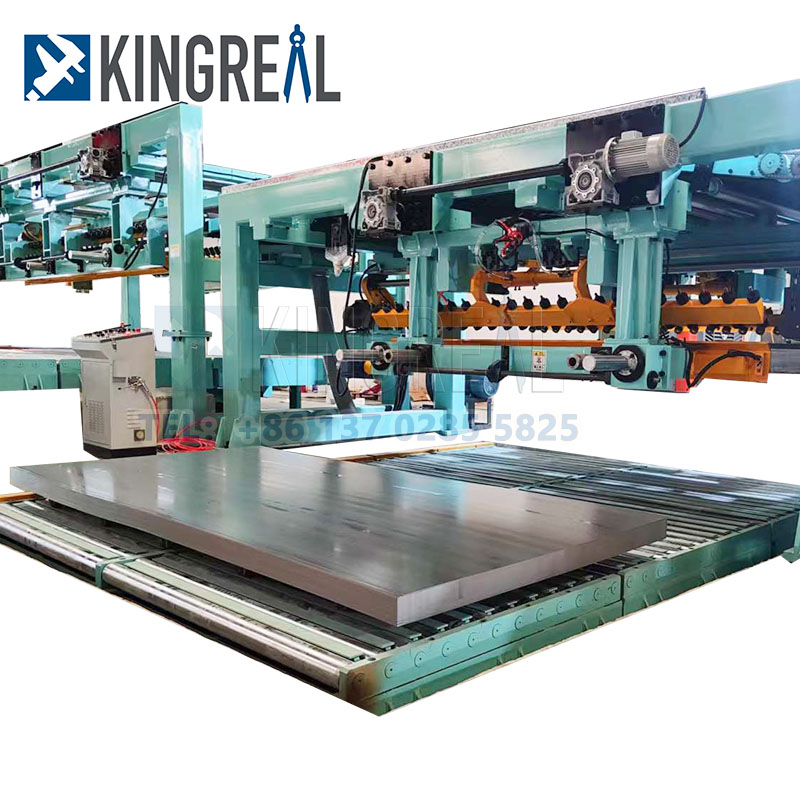

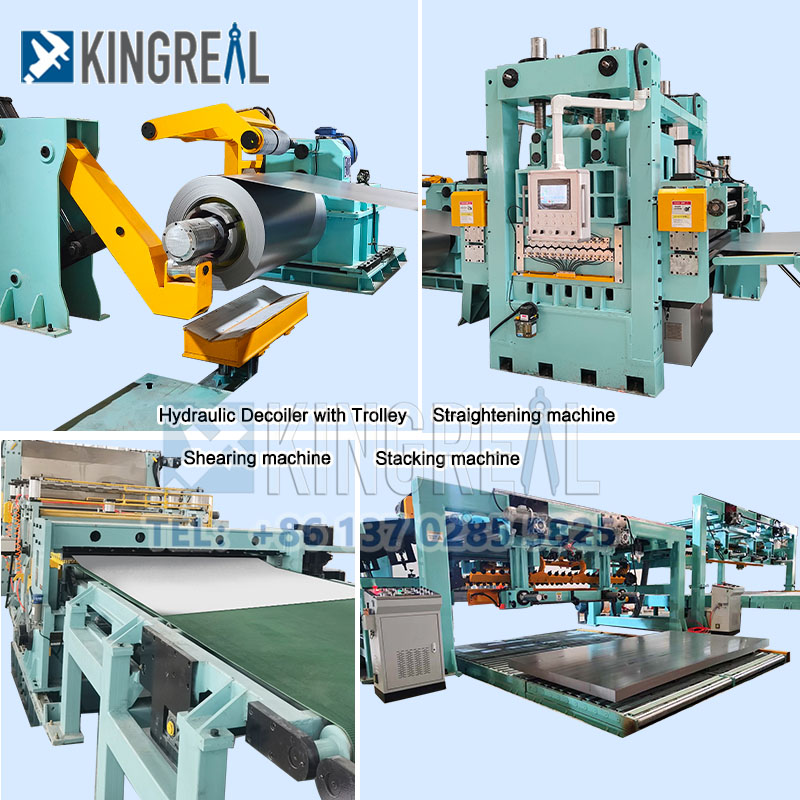

سيارة تحميل الملف - آلة فك اللفافة الهيدروليكية - تركيب لوحة دليل التغذية - آلة الضغط - الحلقة - القص عالي السرعة - المكدس
|
اسم المكون |
وصف |
مواصفة |
|

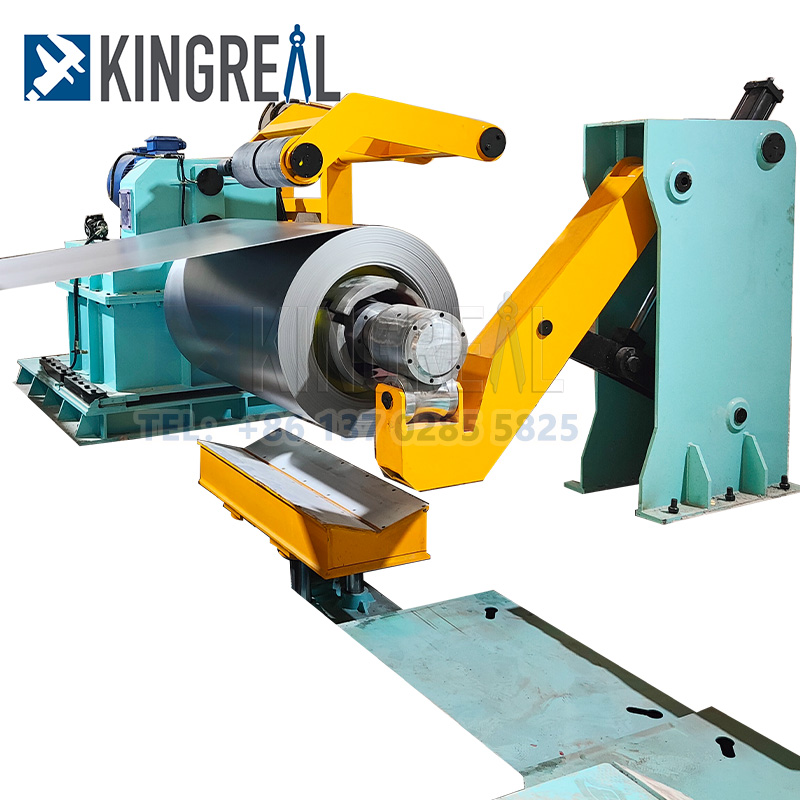

آلة التفكيك الهيدروليكية |
يتم استخدام قسم التحميل لتغذية الصفائح المعدنية في آلة القص للقص. إنها عادةً ما تعتمد آلية التحميل الهيدروليكي، والتي يمكنها تحقيق التحميل التلقائي، والتحكم في سرعة التحميل وموضعه من خلال أجهزة الاستشعار لضمان دخول الصفائح المعدنية بدقة إلى منطقة القص. |
1. الطاقة: 7.5 كيلو واط
2. مخفض السرعة: X95 مخفض العجلة الدائرية بمرحلتين |
|

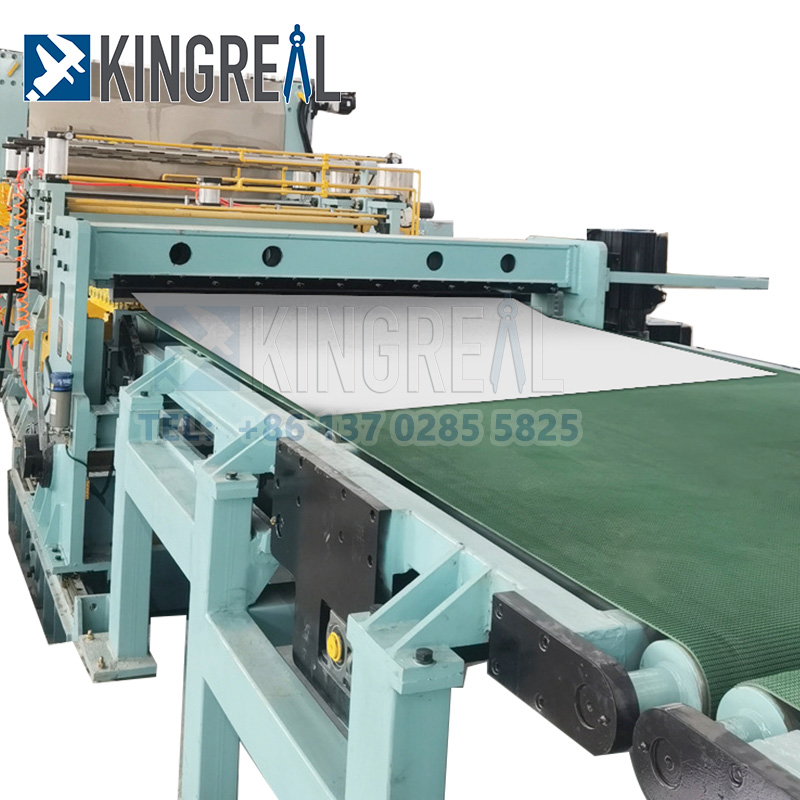

آلة قص الذبابة |
أداة القطع هي المكون الرئيسي لآلة قص المعادن الثقيلة، وعادة ما تتكون من سكين علوي وسكين سفلي. السكاكين مصنوعة من سبائك الفولاذ عالية الجودة مع صلابة عالية ومقاومة للتآكل.
يمكن تعديل الفجوة بين السكين العلوي والسكين السفلي وفقًا لسمك الصفائح المعدنية لضمان تأثير القص وجودة القطع. |
يمكن الرجوع إلى الجدول أعلاه
قص هيدروليك 12x2500 22 كيلو وات |
|
النظام الهيدروليكي |
إن آلة قص المعادن الثقيلة مجهزة بنظام تحكم كهربائي متطور، بما في ذلك جهاز التحكم PLC، واجهة المشغل بشاشة اللمس وأجهزة الاستشعار.
من خلال نظام التحكم، يمكن تحقيق التشغيل التلقائي والمراقبة للآلة، ويمكن تعديل معلمات القص لضمان استقرار وسلامة عملية القص. |
1. التدفق: لتر = 40 لتر/دقيقة 2. الضغط: P = 12Mpa 3. الطاقة: 7.5 كيلو واط
|

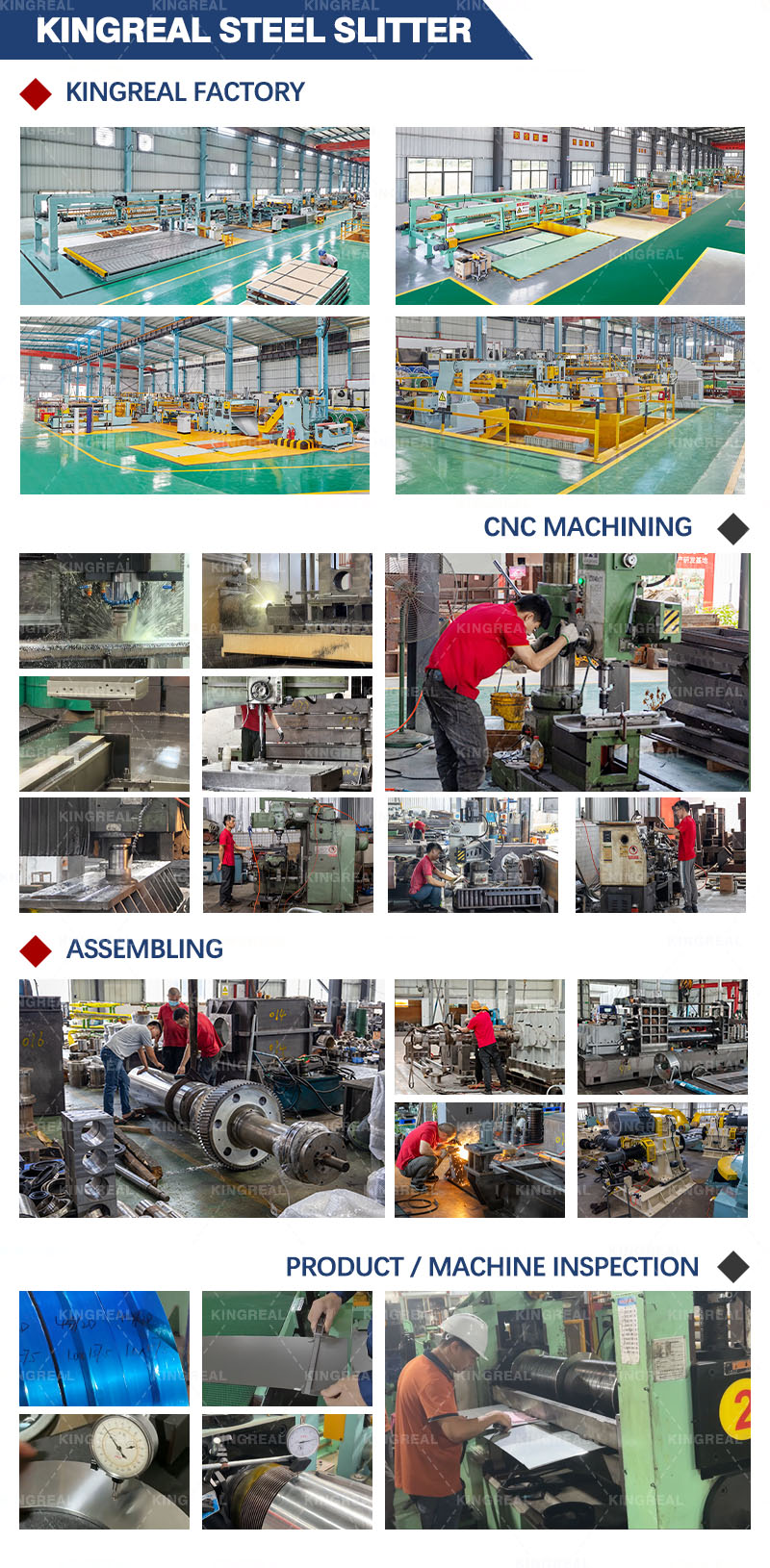

لدى KINGREAL STEEL SLITTER مصنع إنتاج خاص بها، والذي يشتمل على ورشة صب الإطارات، وورشة التحكم CNC، وورشة تصنيع الأجزاء وورشة التجميع. من أجل ضمان جودة إنتاج الآلات، سيتم اختبار الخط بأكمله وتعديله في المصنع. ترحب KINGREAL بجميع العملاء لزيارة مصنعنا.
لقد نجحت شركة KINGREAL Steel Slitter في نقل أنواع مختلفة منآلة قطع لفائفومعدات خط CTL إلى دول تشمل المملكة العربية السعودية وروسيا والهند وتركيا.يمكنك معرفة المزيد عن المشروع بالضغط هنا.
