آلة قطع اللفة 1600 مم، (0.3-3) مم × 1600 مم آلة قطع اللفة هي أكثر آلات قطع لفائف الفولاذ شيوعاً، والتي تستخدم لقطع لفائف المواد المختلفة إلى العرض المحدد ومن ثم إعادة لف ملف الشق. يمكن لـ KINGREAL STEEL SLITTER تخصيص تصميم آلة قطع اللفائف 1600 مم وفقًا لاحتياجات الإنتاج الخاصة بالعميل. اتصل بـ KINGREAL STEEL SLITTER للحصول على أحدث حلول التصميم.

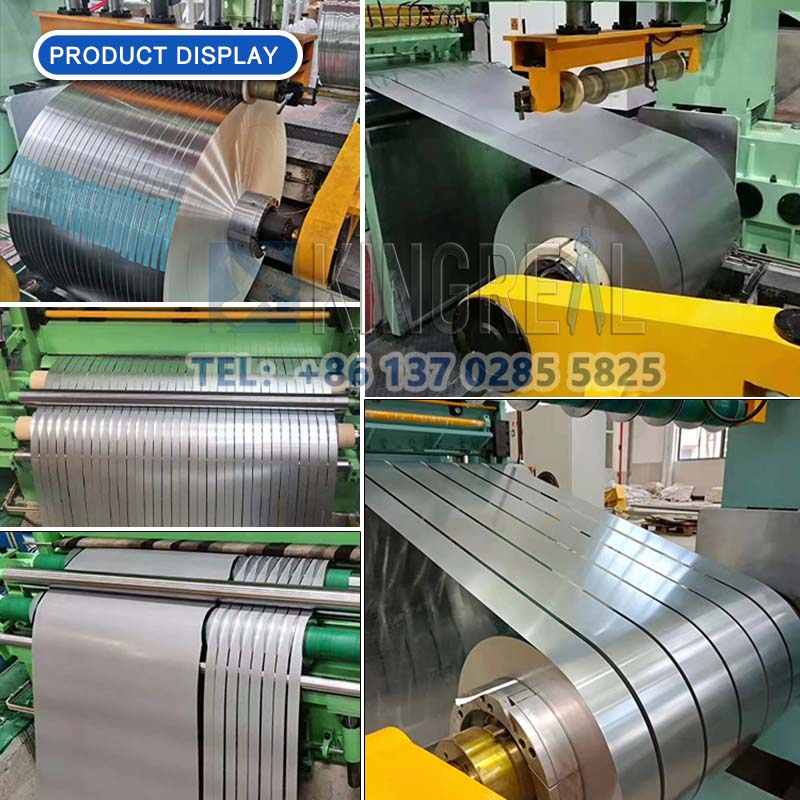

في مجال معالجة المعادن، يعد تطبيق معالجة المواد الخام أمرًا في غاية الأهمية، حيث تصبح آلة قطع اللفائف واحدة من خطوط الإنتاج الأكثر شيوعًا في عملية معالجة اللفائف المعدنية الرئيسية. يمكن لخط قطع اللفائف أن يقوم بتقطيع اللفائف المعدنية بسماكات وأوزان وأحجام مختلفة إلى شرائح ذات عروض مختلفة من خلال عملية إنتاج وتوريد القطع، وأخيرًا إنتاج ملفات مشقوقة للتطبيق في العديد من الصناعات من خلال لف الشد.
من أجل ضمان دقة العملية، فإن خط قطع اللفائف لديه معايير صارمة لتصنيع وتجميع واختبار كل مكون. تصمم KINGREAL STEEL SLITTER حلولاً مختلفة للمواد الخام المختلفة والسماكات المختلفة ومتطلبات المعالجة المختلفة. يمكن تصنيف الأنواع الأكثر شيوعًا لآلات قطع اللفائف إلى:آلات قطع اللفائف ذات القياس الثقيل, آلات قطع اللفائف متوسطة الحجموآلات قطع اللفائف ذات القياس الخفيف.
إن آلة قطع اللفة 1600 مم هي واحدة من النماذج الأكثر شيوعًا وشعبية لخط قطع اللفة، والتي يتم استخدامها لمعالجة اللفائف المعدنية بعرض يتراوح من 800-1600 مم وسمك يتراوح من 0.3-4 مم، بما في ذلك لفائف الفولاذ المجلفن والألمنيوم، إلخ. تمليس المواد الخام، والتثبيت، والقطع، وأخيرًا إعادة لف المواد الخام في عدة خطوات إنتاج.
بالنسبة لآلة قطع اللفائف 1600 مم، تعمل شركة KINGREAL STEEL SLITTER على تحديث تصميمها باستمرار لتلبية احتياجات الإنتاج الخاصة بالعميل. أحد أكثر الابتكارات الجديرة بالملاحظة هو رأس القطع المزدوج، الذي يعمل على تحسين سرعة مبدل الأدوات ويمكّن خط قطع الملفات من معالجة الملفات ذات العرض والأحجام المختلفة. وهذا يحسن الإنتاجية بشكل فعال ويمنح العميل ميزة تنافسية في السوق.
سواء كان مصنع معالجة كبير أو احتياجات معالجة دقيقة، فإن KINGREAL STEEL SLITTER ستوفر حل إنتاج خط قطع اللفائف المناسب وفقًا لاحتياجات الإنتاج الفعلية للعميل واستخدامه.
| مادة خام |
CR/HR/SS |
| سمك الملف |
0.3-3 مللي متر |
| عرض الملف |
800-1600 ملم |
| وزن الملف |
20 ت |
| سرعة القطع |
0 ~ 200 م / دقيقة |
| قطاع من خلال السرعة |
0 ~ 15 م / دقيقة |
| قوة |
380 فولت/50 هرتز/3 مراحل |
| لا. |
اسم |
الكمية |
| 1 | آلة قطع اللفائف 1600 مم |
1 وحدة |
| 2 | عربة للتغذية (مع حارس السلامة) |
1 وحدة |
| 3 | جهاز الدعم المساعد الأمامي وجهاز الفك |
1 وحدة |
| 4 | آلة معسر + مستوي + آلة قص |
1 مجموعة |
| 5 | 1# وبير |
1 وحدة |
| 6 | جهاز توجيه الجوانب |
1 وحدة |
| 7 | آلة قطع القرص (شق مزدوج / شق مفرد) |
1 مجموعة |
| 8 | جامع النفايات الخردة + ناقل الخردة |
1 وحدة |
| 9 | 2# وبير |
1 وحدة |
| 10 | محطة التوتر |
1 وحدة |
| 11 | آلة إعادة اللف (بما في ذلك الفاصل) |
1 وحدة |
| 12 | محطة التوتر |
1 وحدة |
| 13 | تفريغ العربة |
1 مجموعة |
| 14 | النظام الهيدروليكي |
1 وحدة |
ملف تحميل العربة - التمركز العمودي الهيدروليكي لجهاز فك اللفافة - جهاز فك اللفافة الهيدروليكي - قرصة ورافعة - مقصات رأس اللوحة - جسر حلقي - آلة الحز - محطة التوتر - فصل - آلة إعادة اللف
1. الحز الدقيق، ضمان جودة الشفرة

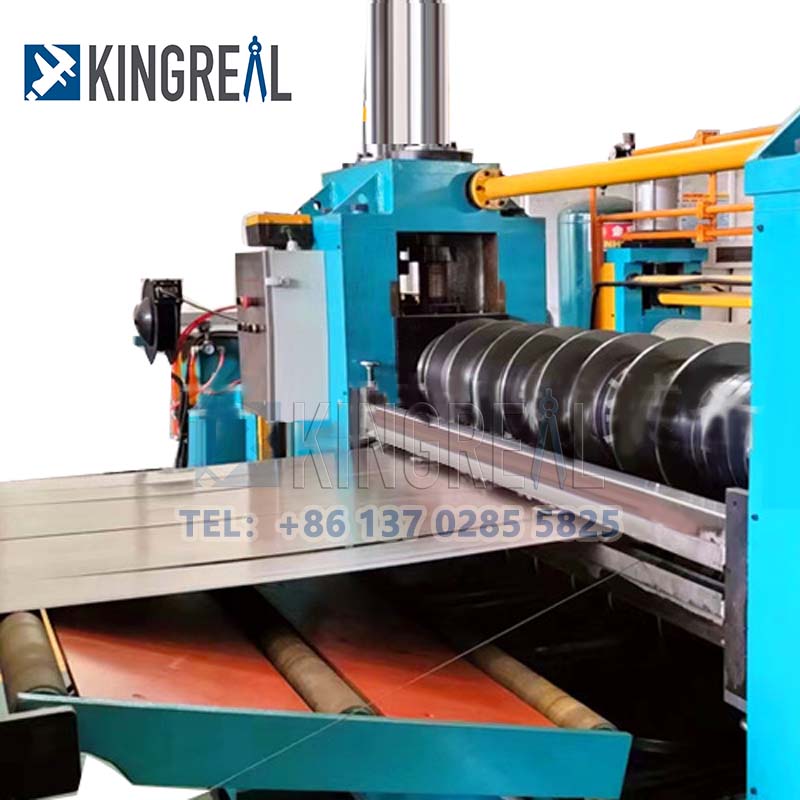

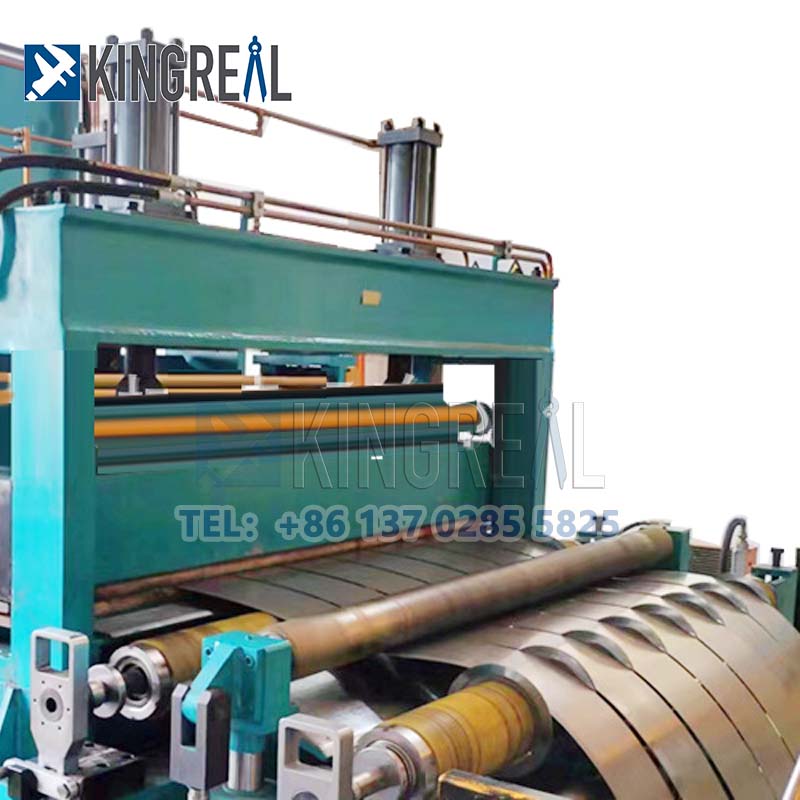

خطوة المعالجة الرئيسية في آلة قطع اللفائف 1600MM هي قطع الصفائح، والتي تتم بسرعة ودقة بواسطة مجموعة من قطع السكين الدائرية الحادة. في نفس الوقت عن طريق تبديل مجموعة الأقسام، يمكن أن تكون مرنة لتغيير عرض المنتجات المقطوعة. يعتمد تعديل عمود السكين على العمود السفلي الثابت، وتعديل العمود العلوي لضبط تزامن دودة تروس الدودة لتباعد عمود السكين، ويمكن التحكم بدقة في الفجوة بين العمود العلوي والعمود السفلي. يتم تثبيت أعمدة القطع العلوية والسفلية بشكل محوري باستخدام صواميل، كما تم تجهيز أعمدة القطع العلوية والسفلية بواقيات للأدوات عند أطراف العمود. تعتمد الآلة الرئيسية إطار مقعد الفتح والإغلاق الميكانيكي (يُدار بمحرك)، وهو مناسب لاستبدال الشفرة.
2. مجموعة متنوعة من التكوينات الاختيارية، التجميع المرن

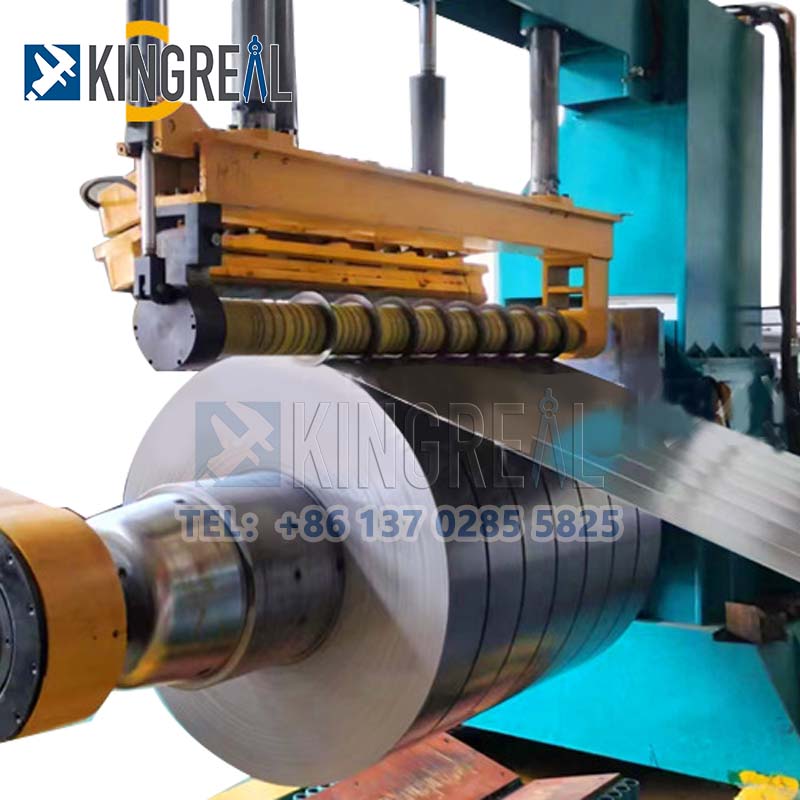

يمكن توفير آلة قطع اللفائف KINGREAL STEEL SLITTER 1600MM في مجموعة متنوعة من التكوينات الاختيارية، ونحن نقدم مجموعة واسعة من الخيارات لكل جزء، مع مراعاة تلبية متطلبات الإنتاج. في حالة آلة إعادة اللف، على سبيل المثال، يمكن لـ KINGREAL STEEL SLITTER توفير خيارات مثل عربات التحميل وأذرع الدعم لمساعدة العملاء في عملية اللف. يمكن اختيار حاملات سكاكين التقطيع من حاملات السكاكين المفردة أو المزدوجة لتلبية متطلبات مخرجات التقطيع المختلفة.
3. سهل الاستخدام
تم تجهيز آلة قطع اللفائف KINGREAL STEEL SLITTER 1600MM بلوحة تحكم PLC بالإضافة إلى نظام مراقبة لمساعدة العملاء على إجراء عملية قطع بسيطة. لذا فإن استخدام خط قطع اللفائف KINGREAL STEEL SLITTER مقاس 1600 مم سيكون أمرًا سهلاً للغاية.
سيكون لدى المشغل بسهولة التحكم الكامل في خط تقطيع اللفائف KINGREAL STEEL SLITTER 1600MM. بالإضافة إلى ذلك، مع منصة الشفرة الثانية الاختيارية على خط قطع اللفائف KINGREAL STEEL SLITTER 1600MM، فإن تغيير عرض القطع على خط حز اللفائف 1600MM سيكون أسرع.
1.ما هو خط قطع لفائف الألمنيوم المستخدم؟
2.ما هو جهاز السنوبر في آلة قطع الفولاذ المجلفن؟
3.كيفية تقييم أداء التكلفة لخط قطع اللفائف المعدنية？
4.كيف تعمل آلات الحز المدرفلة على البارد؟
5.كيفية صيانة خط قطع لفائف الفولاذ المقاوم للصدأ؟
كشركة مصنعة لآلة قطع اللفائف 1600 مم، تصر KINGREAL STEEL SLITTETR على خدمة كل عميل، فنحن لسنا فقط الشركة المصنعة لآلة قطع اللفائف، ولكن أيضًا شريك العميل للتعاون طويل الأمد، وتسعى KINGREAL STEEL SLITTETR جاهدة للحصول على فائدة الإنتاج على المدى الطويل للعميل وتحسين القدرة التنافسية للصناعة.
لأن KINGREAL STEEL SLITTER ستقوم بتخصيص حلول التصميم للعملاء، بناءً على احتياجات الإنتاج والميزانية والتطوير المستقبلي والأبعاد الأخرى، لتوفير حلول تصميم احترافية وتبادل وجهات النظر.
