قطع مقياس الضوء إلى خط الطولهو تسطيح وقطع لفائف معدنية رقيقة إلى أطوال محددة مسبقا. يستخدم هذا المقياس الخفيف إلى خط الطول على نطاق واسع في صناعة معالجة المعادن ، وخاصةً لقطع الدقة من الفولاذ الكربوني الملموس ، والفولاذ المقاوم للصدأ ، والمعادن غير الحديدية.
ستوفر هذه المقالة تحليلًا مفصلاً للهيكل الأساسي ، وتدفق العملية ، والمعلمات الفنية الرئيسية ، والمزايا الأساسية لقطع المقياس الخفيف إلى آلة الطول ، مما يوفر للقراء فهمًا أعمق لمعدات المعالجة عالية الكفاءة هذه.
A قطع مقياس الضوء إلى آلة الطوليتكون عادة من أجزاء متعددة تعمل معًا لتحقيق معالجة فعالة ودقيقة. فيما يلي المكونات الرئيسية لقطع مقياس الضوء إلى خط الطول:

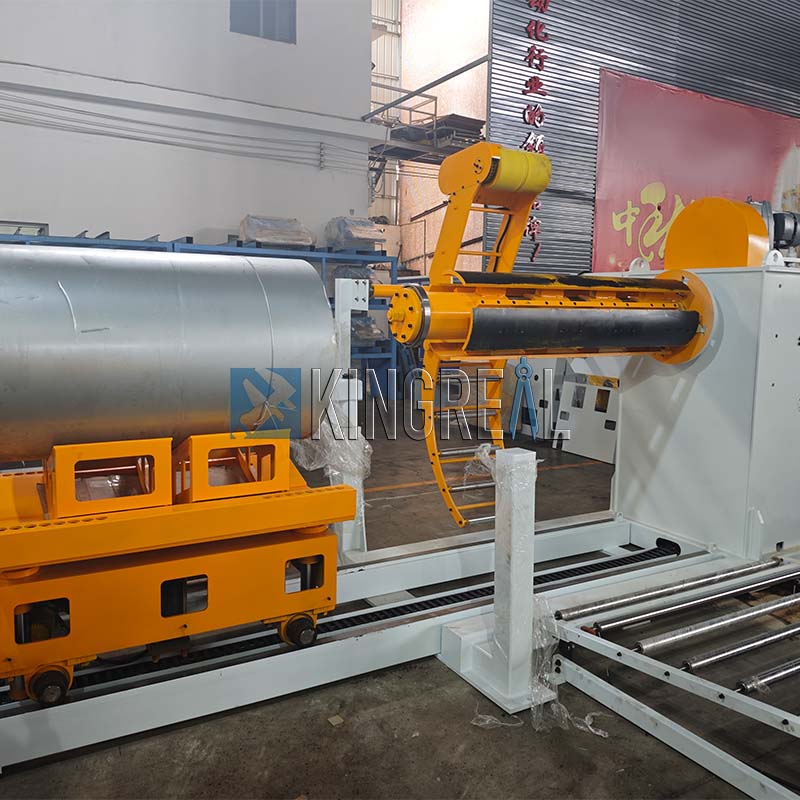

تحميل العربة لقطع المقياس الخفيف إلى خط الطول: ينقل لفائف معدنية من منطقة التخزين إلى Disoiler.
قطع DeCoiler لخفض المقياس الخفيف إلى خط الطول: يسترخي لفائف المعادن للمعالجة اللاحقة.
Pad Press for Light Gauge Cut to Length: يضمن أن تظل الملفات مستقرة أثناء المعالجة.

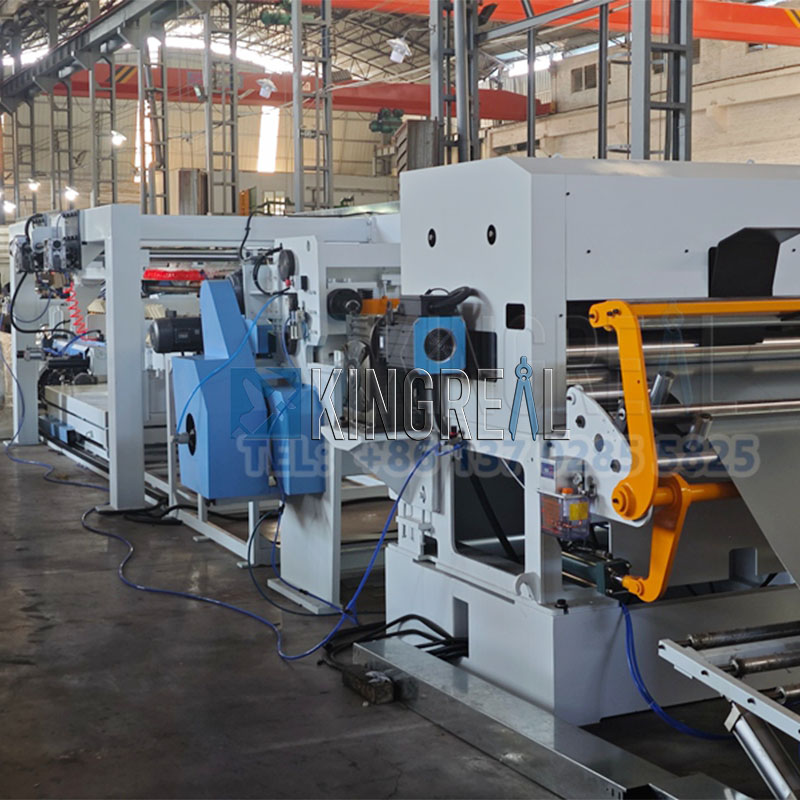

وحدة التسوية لقطع المقياس الخفيف إلى خط الطول: مستويات لفائف القضاء على أي ثني وضمان الدقة أثناء المعالجة اللاحقة. تتوفر وحدات التسوية من ست مراحل أو أربع مراحل أو مرحلتين ، اعتمادًا على احتياجات العملاء.
الجسر المتحرك ، دليل الجسر والتصحيح ، وآلية التحجيم: توجيه الورقة ملفوفة ووضعها ، مع التأكد من بقائها في الموضع الصحيح أثناء عملية القص.
جهاز التصفيح لخط المقياس الخفيف إلى خط الطول: اختياري ، يطبق فيلمًا واقعيًا على سطح الورقة.
آلة القص لقطع المقياس الخفيف إلى آلة الطول: قص ورقة ملفوفة مدعومة في صفائح ذات طول محدد مسبقًا. يمكن أن تكون آلات القص إما ميكانيكية أو هيدروليكية ، مما يتكيف مع مواد وسمك مختلف.
جدول النقل لقطع المقياس الخفيف إلى آلة الطول: ينقل أوراق القص إلى خطوة العملية التالية.

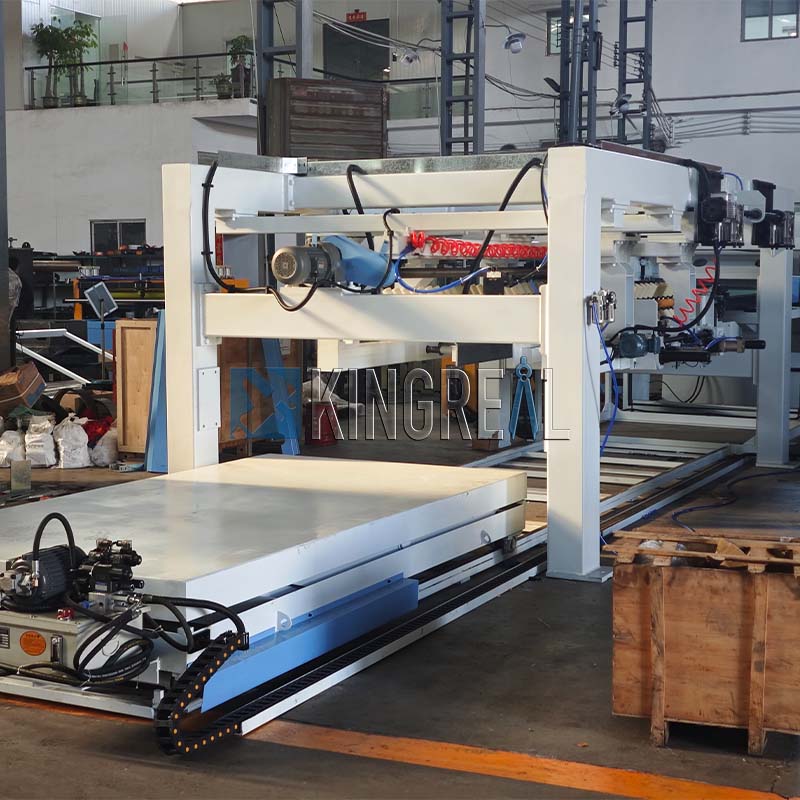

رف التراص الهوائي ، منصة الرفع الهيدروليكي ، وجدول أسطوانة النقل: هذه الأجهزة تتم أتمتة التراص والنقل ، وتحسين الكفاءة.
أنظمة التحكم الهيدروليكية والكهربائية: الطاقة والتحكم في خط الإنتاج بأكمله ، مما يضمن التشغيل المنسق لجميع المكونات.
يتم التحكم في جميع المكونات PLC ، مما يضمن درجة عالية من الأتمتة والموثوقية.
 |
 |
 |

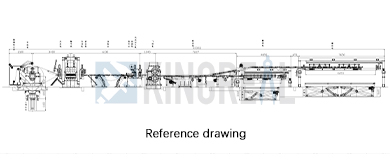

رافع لفائف ---- decoiler ---- snubber roller + patch roll + machine قبل التسوية ---- جسر حلقة ---- دليل جانبي ---- آلة تسوية 5-Roller الدقيقة (التحكم المؤازرة) ---- القص عالي السرعة ---- الناقل ---- Auto Stacker + X
مادة
CR ، المجلفن ، الفولاذ المطلي بالألوان ، الفولاذ المقاوم للصدأ
نطاق سمك
0.2-2mm / 0.3-3.2mm
نطاق العرض
1250/1300/1500/1600/1800/2000mm
وزن الملف
10/15/20T
ملف
508mm
طول القطع
500-4000mm ؛ 500-6000mm
سرعة العمل
0 ~ 120m/min (متوسط السرعة 0 ~ 60 م/دقيقة)
قطع ضوء تلقائي للغاية لخط الطول
القطع مقياس الضوء إلى آلة الطوليستخدم نظام PLC للتحكم الآلي بالكامل. هذا النظام لا ينسق فقط التشغيل المنسق لمختلف المكونات ولكنه يوفر أيضًا مراقبة في الوقت الفعلي لجميع عمليات الإنتاج. يقوم PLC تلقائيًا بضبط معلمات المعدات بناءً على ظروف التشغيل ، مما يضمن التشغيل الأمثل لقطع مقياس الضوء بالكامل إلى خط الطول. علاوة على ذلك ، يدعم النظام وظيفة إعادة تعيين المعلمة السريعة ، والتكيف بمرونة مع متطلبات المعالجة المتغيرة وظروف الإنتاج ، مما يؤدي بشكل كبير إلى تحسين القدرة على تكييف المقياس الخفيف إلى آلة الطول.
نظام القياس التلقائي لقطع مقياس الضوء إلى خط الطول
مزودًا بجهاز قياس تلقائي عالي الدقة ، يعرض النظام طول القطع وكمية الإنتاج في الوقت الفعلي ، مما يضمن أن كل منتج يفي بمعايير العملية. باستخدام أجهزة استشعار متكاملة ووحدة معالجة البيانات ، يكمل النظام عمليات التفتيش الأبعاد بالميلي ثانية ويغذي هذه البيانات مرة أخرى إلى نظام التحكم في PLC.
يتيح وضع التحكم في الحلقة المغلقة هذا قطع مقياس الضوء إلى الماكينة لضبط معلمات المعالجة ديناميكيًا استنادًا إلى البيانات المقاسة ، مما يضمن دقة القطع المستقرة في ± 0.1 مم وتحسين تناسق المنتج بشكل كبير.
حماية أمان متعددة لقطع المقياس الخفيف إلى خط الطول
مزودة بآلية حماية مزدوجة لجهاز توقف الطوارئ ونظام إنذار ذكي. تستخدم دائرة السلامة PLC لمراقبة الحالة في الوقت الفعلي.
إذا تم اكتشاف إشارة غير طبيعية ، فإن النظام يؤدي إلى وظيفة وقائية في غضون 0.5 ثانية ، مما يمنع بشكل فعالقطع مقياس الضوء إلى آلة الطولالضرر والإصابة الشخصية.
يشير نظام الإنذار المسموع والبصري في وقت واحد إلى موقع الخطأ ، مما يساعد المشغلين على تحديد موقع مصدر المشكلة بسرعة وتقليل وقت استجابة الصدع بنسبة 40 ٪.
التغذية المؤازرة لقطع المقياس الخفيف إلى خط الطول
يحقق نظام التغذية المدفوعة ذات المؤازرة مع تقنية الكشف عن الحلقة المغلقة دقة تحديد المواقع البالغة 0.05 ملم. يستخدم محرك المؤازرة تشفيرًا لتوفير ملاحظات في الوقت الفعلي على موضع التغذية ، والمقارنة ديناميكيًا وتعويضًا مع قيمة الإعداد المسبق.
بالمقارنة مع طرق التغذية الهيدروليكية التقليدية ، تكون سرعة استجابة نظام المؤازرة أسرع بنسبة 60 ٪ وتدعم التكيف التكيفي للتغيرات المفاجئة في سمك المواد ، مما يجعلها مثالية لإنتاج المرونة من إنتاج مزدوجة عالية.
معالجة الحرارة لحام لقياس الخفيف إلى آلة الطول
تخضع جميع اللحامات في هيكل الصلب في علاج تخفيف الإجهاد في فرن كبير. هذه العملية تقلل بشكل فعال من إجهاد اللحام المتبقي وتمتد عمر المعدات بأكثر من 30 ٪. اللحامات غير المعالجة عرضة للتعب تكسير تحت الأحمال المتناوبة. إن التدافع عند درجة حرارة ثابتة تبلغ 580 درجة مئوية ± 10 درجة مئوية يعيد الشبكة المعدنية ، مع الحفاظ على الصلابة المثالية ضمن نطاق HRC22-26 ، مما يضمن الاستقرار التشغيلي طويل الأجل.

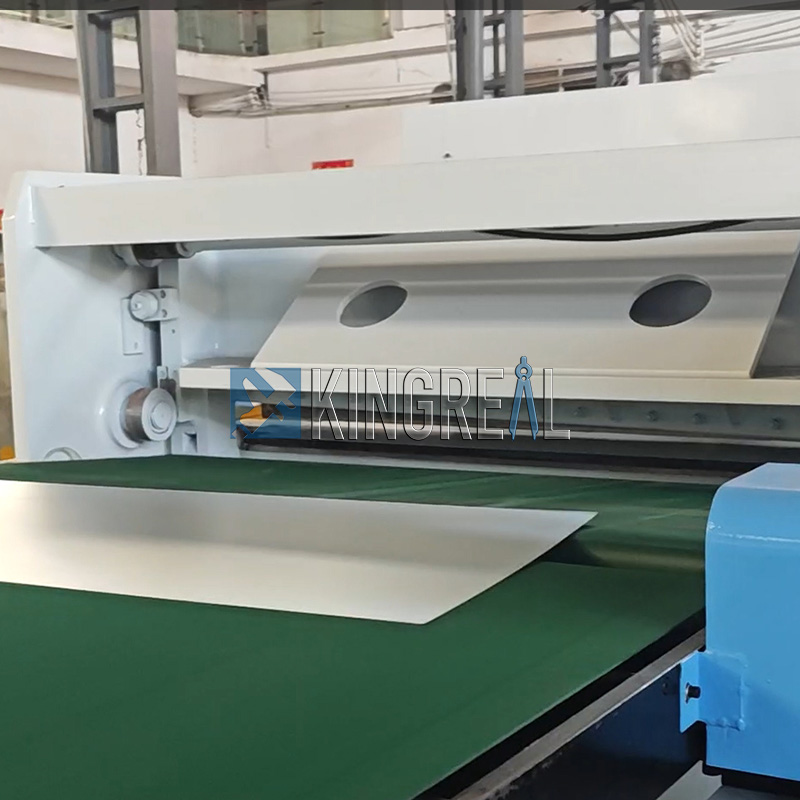

القص عالي الكفاءة لقطع المقياس الخفيف إلى خط الطول
يحقق نظام هيدروليكي حاصل على براءة اختراع مع تصميم متطور محسّن معدل قص عالي السرعة يبلغ 25 عملية تخفيض في الدقيقة. تتمتع شفرات السبائك الخاصة بعمر خدمة ثلاثة أضعاف مواد المواد العادية ، وتسطيح مقطوع قدره 0.02 مم/م أو أقل. أظهرت التطبيقات العملية أن هذه التكنولوجيا تزيد من الناتج المفرد بنسبة 45 ٪ مع تقليل استهلاك الطاقة بنسبة 15 ٪. نظام التشحيم التلقائي الاختياري يقلل من ارتداء الأدوات.
