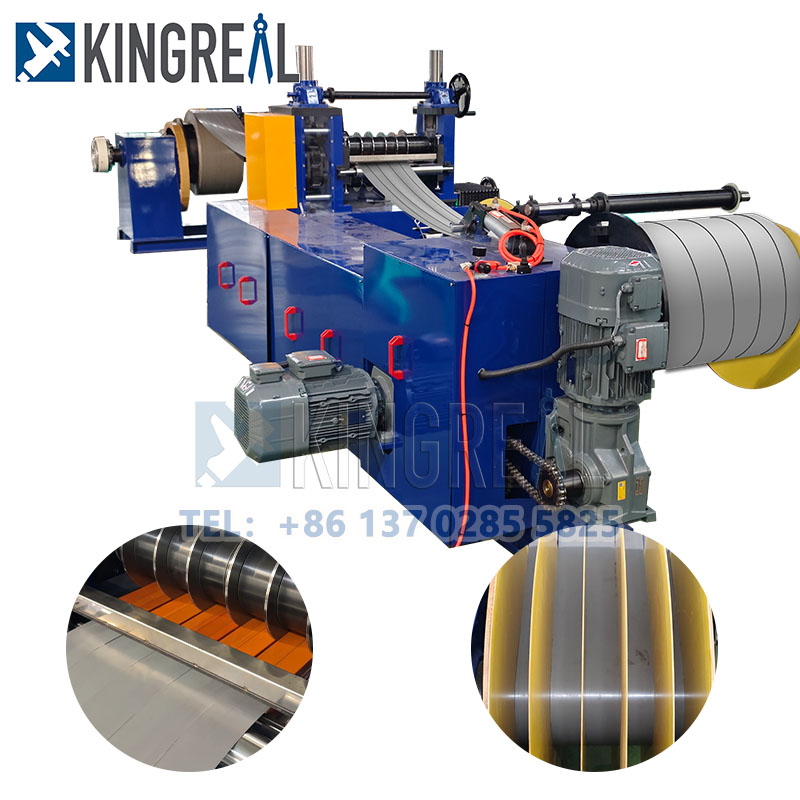

تقدم Kingreal Steel Slitterآلة فتحات لفائف بسيطةللعملاء ذوي الميزانية المنخفضة. يستخدم هذا الخط البسيط للملفات في المقام الأول لقطع الملفات الواسعة إلى شرائح ضيقة مصممة لتلبية احتياجات العميل ثم إعادة تربيتها إلى خط الإنتاج.
تم تصميم آلة فتحات الملف البسيطة هذه لتلبية احتياجات العملاء بمتطلبات عرض الدقة والعرض المنخفضة. يقدم Kingreal Steel Slitter أيضًا نسخة مبسطة من خط فتحات الملف البسيط. تقلل آلة فتحات الملف البسيطة هذه من متطلبات المعدات مع استمرار تلبية احتياجات خط فتحات الملف البسيط.
يمكن لكل من آلة فتحات الملف البسيطة وآلة التزحلق المعدنية القياسية معالجة مجموعة متنوعة من المواد المعدنية ، بما في ذلك الفولاذ الكربوني الملموس والبرد ، والفولاذ السيليكون ، والصفيحة ، والفولاذ المقاوم للصدأ ، والمواد المطلية ، وما إلى ذلك ، مما يوفر انزلاقًا دقيقًا وتشغيلًا تلقائيًا.

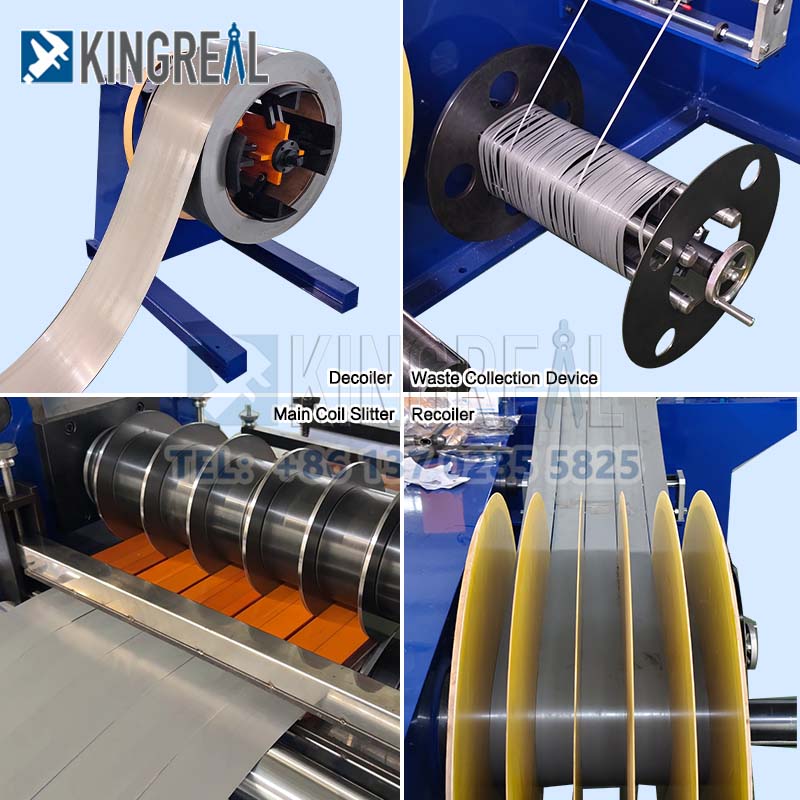

لفائف التحميل ← فك الارتباط ← قرصة ← القص ← الحلق
نموذج
سمك المواد (مم)
عرض المواد (مم)
عدد الشرائط
سرعة
وزن الملف
ملاحظة
النموذج 1
0.1-1
80-350
8-30
50-100
3
يمكن تحديد المعلمات الفنية وتكوين المعدات وفقًا لاحتياجات العملاء
النموذج 2
0.2-2
80-350
6-30
50-150
3
النموذج 3
0.2-2
80-450
6-30
50-150
5
النموذج 4
0.2-2
80-650
6-30
50-150
7
النموذج 5
0.2-2
80-800
6-30
50-150
7
النموذج 6
0.1-1
500-1300
12-30
50-200
7/15
النموذج 7
0.3-2
500-1600
12-30
50-200
7/15
النموذج 8
0.3-3
500-1600
8-30
50-180
15
النموذج 9
0.3-3
900-1800
8-30
50-180
20
النموذج 10
1-4
900-1600
6-30
50-120
20
النموذج 11
1-6
900-1600
6-30
30-80
30
النموذج 12
2-12
900-1600
5-30
20-50
30
أ. عربة تحميل لفائف الهيدروليكية لآلة فتحة لفائف بسيطة
1. المكونات الرئيسية: بنية فولاذية ملحومة ، عجلات متحركة ، أربعة أعمدة دليل ، عمود محرك ، إلخ.
2. الحمل القصوى: 10 أطنان ، 1.1 كيلو واط محرك الدوران الدولي ، سرعة السفر 6 م/دقيقة.
3. محرك الهيدروليكي: يمكن رفع الملفات أقل من 10 أطنان لأعلى ولأسفل ، بحد أقصى 500 ملم. الأسطوانة الهيدروليكية: FA -φ125 مم (مجموعة واحدة).
ب. disoiler الهيدروليكي لخط فتحة الملف البسيط
1) المكونات الرئيسية: بنية فولاذية ملحومة ، أربعة شفرات مقوسة ، قاعدة انزلاقية على شكل إسفين ، مغزل ، لوحات جانبية ، محامل ، مقعد محمل ، فرامل القرص الهوائية ، إلخ.
2) نطاق التوسع والتراجع: φ460 مم إلى φ520 مم × 850 مم.
3) الحمل القصوى: 10 أطنان.
4) محرك الهيدروليكي: يتم تنفيذ التمدد والتراجع عن طريق أسطوانات هيدروليكية للدفع. الأسطوانات الهيدروليكية: FA -φ200 مم (مجموعة واحدة)
5) طاقة المحرك: 4.0 كيلو واط محرك الدوران الدولي + العاكس ، تغذية تعتمد على السلسلة
6) Press Roller: 1.1 كيلو واط محرك الدوران الدولي
ج. ذراع الدعم الهيدروليكي لآلة فتحات الملف البسيطة
الغرض: يدعم ذراع Disoiler الرئيسي ويزيد من القصور الذاتي التناوب في بكرة.
بنية الذراع الواحدة ، مصاعد الأسطوانة الهيدروليكية وتخفيضها.
أثناء الاسترخاء ، يرتفع ذراع الدعم لدعم ذراع Disoiler ؛ أثناء التحميل ، ينحدر ذراع الدعم.
د. مقشرة ، أسطوانة الصحافة ، القص الهيدروليكي لخط فتحة الملف البسيط
الهيكل الرئيسي: لوحة فولاذية ملحومة
Press Roller: φ250 × 1050 مم ، أنبوب سلس ، طلاء المطاط البولي يوريثان ، محرك تقليدي 18.5 كيلو وات مع محرك تردد متغير
القص الهيدروليكي: إطار لوحة فولاذية ملحومة ، قاعدة شفرة الصلب المصبوب
القاطع: شفرة أربعة جوانب ، المواد: CR12MOV ، صلابة: 60 ± 1
محرك الهيدروليكي: الأسطوانة الهيدروليكية: FA -φ100mm ، 2 مجموعات
ه. حفرة حلقة وجسر لآلة فتحات الملف البسيطة
الهيكل الرئيسي: لوحة فولاذية ملحومة
محرك الهيدروليكي: Ca-80mm ، مجموعة واحدة من الأسطوانات الهيدروليكية تتحكم في رفع وخفض الجسر
و. أدلة جانبية يدوية لخط فتحات الملف البسيط
1. المكونات الرئيسية: لوحة فولاذية ، مجموعة أسطوانة الضغط ، عجلة المطاط البولي يوريثان ، عجلة اليد المسمار ، ضبط كهربائي ، إلخ.
2. بكرات الدليل الجانبي: المواد: CR12MOV ، مرسومة بدرجة حرارة عالية ومخففة ، HRC 580-620 ، 2 بكرات على كل جانب

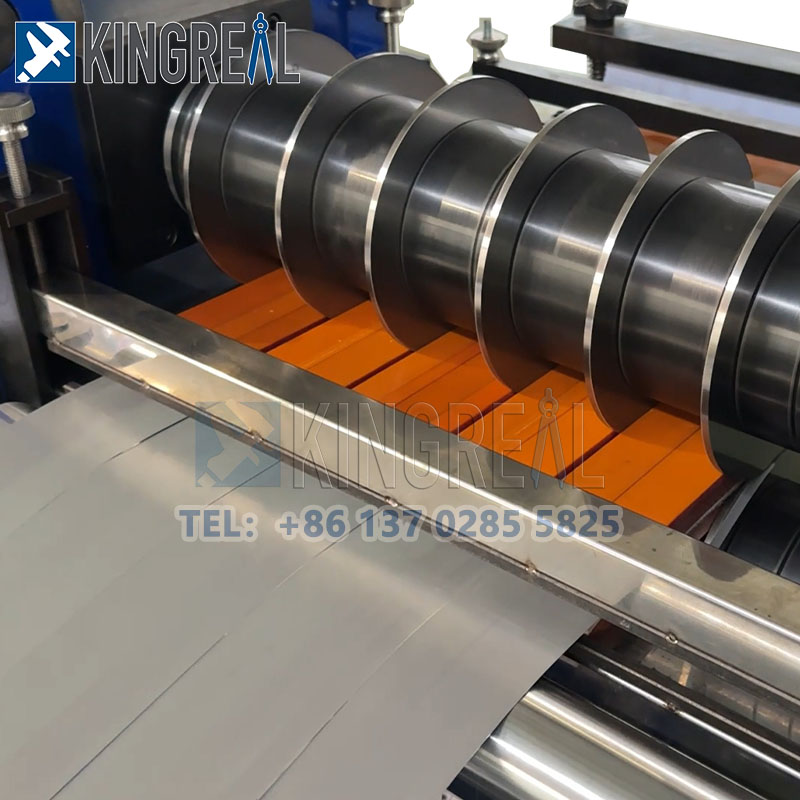

ز. آلة الزلاجات لخط فتحة لفائف بسيطة
1. المكونات الرئيسية: هيكل لوحة الصلب ، قاعدة المصبوب ، علبة التروس المتزامنة ، آلية الرفع ، اقتران القابض ، المفصل العالمي ، إلخ.
2. عمود القاطع: 40Cr ، φ140 × 1050 مم ، T-Slot 28mm ، تبريد التردد المتوسطة والتهدئة ، الأرض ، معالجة الكروم الصلب ، عمق الفتحة 16 مم.
3. القطر الخارجي القاطع: φ280mm (المقدمة المشتري)
4. طريقة التثبيت: قاطع قفل مع المكسرات
5. مجموعة تعديل واحدة لتثبيت شرائط الخشب
6. الألواح الجانبية تحرك المصعد الكهربائي وعمود القاطع وخفض الكهرباء بشكل متزامن
7. محرك الزلزال: محرك AC 45KW + العاكس
ح. منفصل عن آلية الخردة لآلة فتحات الملف البسيطة
المكونات الرئيسية: بنية لوحة الصلب الملحومة ، بكرات دليل
لفة الخردة على الوجهين ، آلية تلسكوبية ، تفريغ تلقائي ، محرك AC + محرك العاكس
أنا. حلق حفرة وجسر لخط فتحة لفائف بسيطة
الإطار الرئيسي: بنية لوحة الصلب الملحومة
محرك الهيدروليكي: يتحكم الأسطوانة الهيدروليكية في رفع الجسر والأسفل: Ca -φ80mm (مجموعة واحدة)
ي. محطة توتر اللوحة لآلة فتحة لفائف بسيطة
الهيكل الرئيسي: صفيحة فولاذية ، أسطوانة منفصلة ، مطاط PU
وسادة التوتر: مغلفة بالصوف
الأسطوانة: φ500mm ، PU مغلفة بالمطاط
محرك الهيدروليكي: يتحكم في رفع وخفض اللوحة ؛ الأسطوانة الهيدروليكية: FA -φ100MM (مجموعتان)
ك. لفائف الهيدروليكية ، القاذف الهيدروليكي لخط فتحات الملف البسيط
المكونات الرئيسية: بنية فولاذية ملحومة ، أربعة ألواح فولاذية ، قاعدة انزلاقية على شكل إسفين ، مغزل ، لوحات جانبية ، محامل ، كتل تحمل ، أسطوانة هيدروليكية للدفع ، مخفض علبة التروس ، القاذف الهيدروليكي ، الفرامل الهوائية ، إلخ.
نطاق القطر الفطري: φ480mm إلى φ508mm × 850mm
اسطوانة هيدروليكية دفع: FA -φ150mm
سعة الحمل القصوى: 10 أطنان
محرك AC 75kW + العاكس
Ø80mm ذراع الصحافة ، قابلة للرفع هيدروليكيا
ل. ذراع الدعم الهيدروليكي لآلة فتحات الملف البسيطة
الغرض: يدعم ذراع الملفات الرئيسية ويزيد من القصور الذاتي للمروفات.
بنية الذراع الواحد ، قابلة للرفع الهيدروليكي
أثناء اللف ، يرفع ذراع الدعم لأعلى لدعم ذراع الملفات ؛ أثناء التفريغ ، يرفع ذراع الدعم لأسفل.
م. عربة التفريغ الهيدروليكية لخط فتحات الملف البسيط
1) المكونات الرئيسية: هيكل الصلب الملحوم ، عجلات السفر ، أربعة أعمدة دليل ، عمود محرك ، إلخ.
2) سعة الحمل القصوى: 10 أطنان ، 1.1 كيلو وات محرك الدوران الدوري ، سرعة السفر: 6 م/دقيقة.
3) محرك الهيدروليكي: قادر على رفع لفائف تصل إلى 10 أطنان ، بحد أقصى 500 مم. الأسطوانة الهيدروليكية: fa-φ125mm ، مجموعة واحدة.
N.Hydraulic System لآلة فتحة الملف البسيطة
المكونات الرئيسية: 300 كجم من خزان زيت الصلب الملحوم ، والصمامات الهيدروليكية المختلفة ، ولوحات دائرة الزيت.
قوة القيادة الهيدروليكية: محرك E-Class 11 KW ، إزاحة 30 مل ، الضغط العادي: 70 كجم/سم مربع ، الحد الأقصى للضغط: 140 كجم/سم مربع.
س. نظام التحكم الكهربائي لخط فتحة الملف البسيط
1) وحدة تحكم رئيسية واحدة وخزائن التحكم الإضافية تسهل تحميل الملف وتفريغه.
2) مزود الطاقة: ثلاث مراحل 380V ± 10 ٪ ، 50 هرتز ± 1Hz
3) المكونات والتطبيقات الرئيسية: يتكون السطر بأكمله من وحدة تحكم رئيسية ، وحدة تحكم مساعدة مساعدة في Disoiler ، وحدة تحكم مساعدة للتراجع ، وخزانة تحكم كهربائية. يستخدم خط فتحات الملف البسيط بأكمله التحكم المركزي. تتميز وحدة التحكم الرئيسية بالتحكم في الشاشة الرقمية ، وتعديل السرعة العالية والمنخفضة ، والتغذية اليدوية ، والشقاق المستمر ، ووظائف إنذار الصدع. يتم استيراد جميع المكونات أو من العلامات التجارية المحلية المعروفة. يسهل نظام التحكم في الشاشة التي تعمل باللمس إعداد وتعديل السرعة والمعلمات الأخرى. يمكن أن يتحول بسهولة بين أوضاع يدوي ، مستقلة وتلقائية ، ويمكنها مراقبة حالة عمل كل مكون في أي وقت لضمان تشغيل آمن وفعال للكاملخط فتحات الملف البسيط.
 |
 |
 |
