A ببساطة قطع لخط الطولهي قطعة مهمة من معدات معالجة اللفائف، وهي مصممة لقطع المواد الخام أفقيًا وفقًا لاحتياجات العملاء وإعدادها لعمليات التشكيل اللاحقة. عادةً ما يتم استخدام المواد التي تتم معالجتها بواسطة خط القطع البسيط للطول في عملية تشكيل واحدة، مثل ختم الصفائح المعدنية، والثني، والتشكيل بالتمدد. يتم تفضيل الخطوط المقطوعة حسب الطول على نطاق واسع نظرًا لصغر حجمها وملاءمتها لمعالجة المواد المعدنية الرقيقة وخفيفة الوزن، مما يجعلها مناسبة بشكل خاص للإنتاج على نطاق صغير أو لأولئك الجدد في الصناعة.

توضح هذه المقالة تفاصيل التكوين الأساسي لخط القطع البسيط، على أمل توفير مرجع قيم.

وصف لـقطع ببساطة لخط الطول

قطع بسيط لخطوط الطولتم تصميمها خصيصًا لمعالجة المواد المعدنية خفيفة الوزن نسبيًا. سرعات إنتاجها بطيئة، ومن السهل نسبيًا الحفاظ على صلابة إطار الماكينة. علاوة على ذلك، نظرًا لقدرتها المركبة المنخفضة، فإن الخطوط المقطوعة حسب الطول تشغل مساحة صغيرة نسبيًا، مما يجعلها مثالية لإنتاج كميات صغيرة. ومع ذلك، مع زيادة عرض الألواح وسماكة المواد وأوزان الملفات، فإن زيادة سرعة الإنتاج تتطلب زيادة كبيرة في هوامش الأمان، مما يشكل تحديات أمام التصميم المبسط.

علاوة على ذلك، فإن أنظمة التغذية والتكديس بعد القطع لخطوط القطع البسيطة حسب الطول تختلف وفقًا للاحتياجات المحددة، مما يؤدي إلى تكوينات وتحديات متنوعة في التقييس. ولذلك، فإن فهم مجموعة المعدات المختلفة ذات الصلة هو أحد المفاتيح لإتقان تكوين خط القطع البسيط حسب الطول.

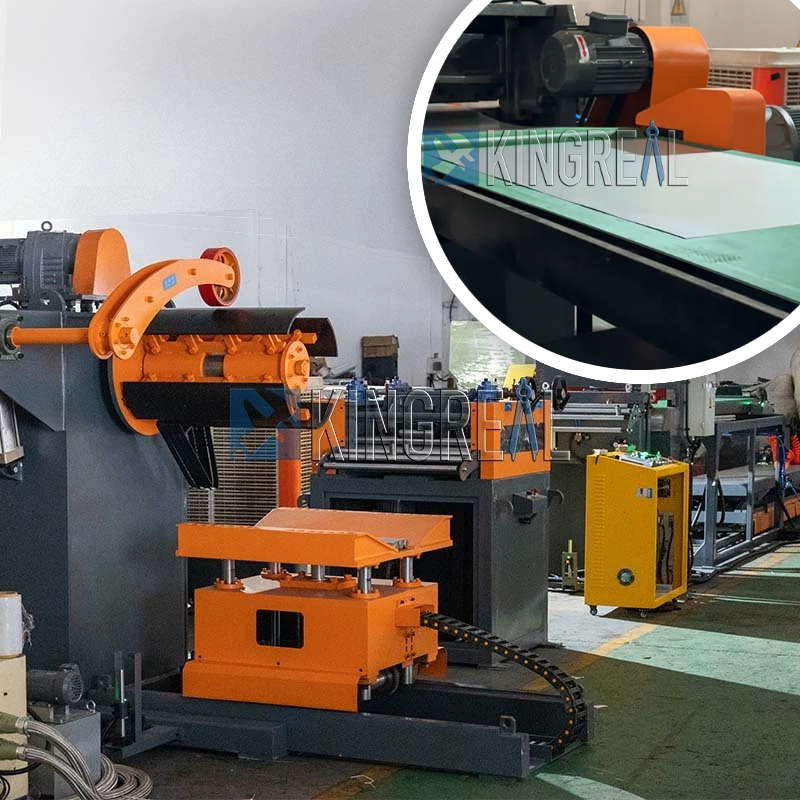

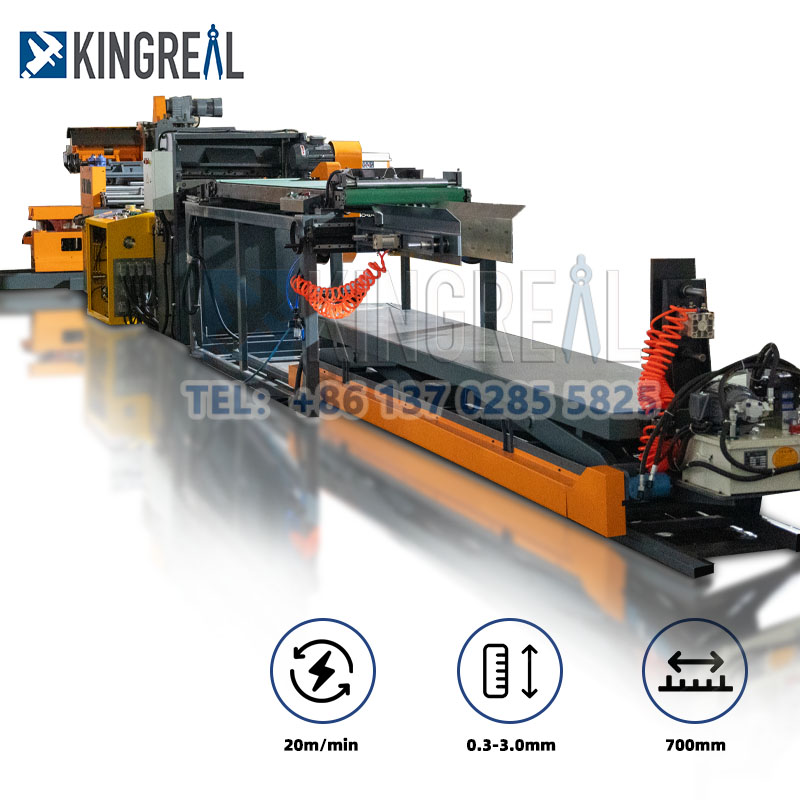

يتكون خط القطع البسيط بشكل أساسي من آلة فك اللفائف المستقلة، وجهاز فرد الشعر، ووحدة تغذية الأسطوانة المؤازرة CNC، وآلة القطع حسب الطول. تتم عمليات التحميل والفك والتسوية والتغذية والقطع بالكامل لخط القطع حسب الطول تلقائيًا. لمساعدتك على فهم هذا النوع من خطوط القطع البسيطة حسب الطول بشكل أفضل، تم إصدار خط قطع بسيط تم تصميمه وتطويره بواسطة مهندسي KINGREAL STEEL SLITTER على موقع YouTube. يمكنك عرض المحتوى بسرعة.

التكوين الأساسي للقطع البسيط لخط الطول

أثناء الإنتاج الأولي للمواد، أببساطة قطع لخط الطولتم تصميمه للاحتفاظ بالوظائف الأساسية لخط الإنتاج المقابل. خاصة بالنسبة للخطوط البسيطة المقطوعة حسب الطول، يمكن للمجموعات المختلفة أن تلبي احتياجات الإنتاج المتنوعة. ولذلك، فإن فهم احتياجات العميل المحددة هو الأساس لتطوير التكوين الأمثل للماكينة.

● تحميل المواد ونظام التوجيه لقطع الخط حسب الطول

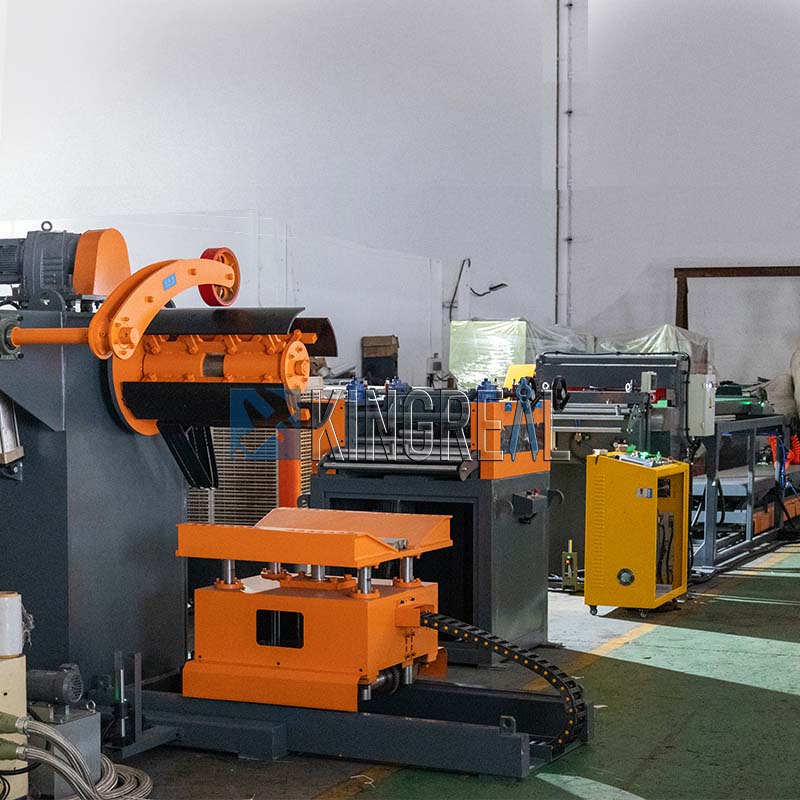

تصميم نظام تحميل وتوجيه المواد لـ أقطع بسيط لخط الطوليتكون خط القطع البسيط بشكل أساسي من آلة فك اللفائف المستقلة، وجهاز فرد الشعر، ووحدة تغذية الأسطوانة المؤازرة CNC، وآلة القطع حسب الطول. تتم عمليات التحميل والفك والتسوية والتغذية والقطع بالكامل لخط القطع حسب الطول تلقائيًا. لمساعدتك على فهم هذا النوع من خطوط القطع البسيطة حسب الطول بشكل أفضل، تم إصدار خط قطع بسيط تم تصميمه وتطويره بواسطة مهندسي KINGREAL STEEL SLITTER على موقع YouTube. يمكنك عرض المحتوى بسرعة.

يعتمد على الاحتياجات المحددة للعميل لهذا النوع من الخطوط. يمكن تصنيف طرق التجميع على نطاق واسع على أنها التجميع اليدوي، وجمع الرفع البسيط، والتحصيل التلقائي على منصات نقالة. بالنسبة للمعدات الداخلية التي تحتوي على مواد أقل سمكًا، وأطوال قطع أقصر، وأحجام إنتاج أقل، يعد التجميع اليدوي والتحريك على منصات نقالة من الخيارات الشائعة. بالنسبة لخطوط القطع البسيطة حسب الطول، إذا تجاوز طول القطع 600 مم ويتجاوز نطاق الإمساك اليدوي، فيمكن التفكير في استخدام رافعة شوكية للالتقاط. بالنسبة للإنتاج بكميات كبيرة أو موردي المواد الذين يحتاجون إلى معالجة المواد ذات الاختلافات الكبيرة في العرض والطول، فإن النقل التلقائي على المنصات هو الخيار الأمثل.

يتم تحديد قسم التغذية لخط القطع البسيط حسب الطول بناءً على متطلبات القطع حسب الطول الخاصة بالعميل وكفاءة مادة الصفائح. اعتمادًا على مصدر الطاقة، يمكن تكوين قسم التغذية باستخدام التحكم في السرعة المتغيرة AC، أو التحكم في محرك DC، أو التحكم في محرك مؤازر. بالنسبة لتطبيقات البناء الشاملة ذات جودة المواد الرديئة والتفاوتات الكبيرة في القطع حسب الطول، يمكن استخدام دائرة تتكون من مصدر طاقة التصحيح، ومحول التردد، ومشفر الطول للقطع المباشر حسب الطول. بالنسبة للمواد السميكة والأقوى ذات متطلبات الإنتاج المنخفضة، يعد الجمع بين محرك DC وجهاز تشفير الطول خيارًا جيدًا أيضًا. بالنسبة للمواد التي تتطلب سرعة عالية، وقدرة إنتاجية عالية، ودرجة عالية من الأتمتة، يوصى باستخدام نظام القطع حسب الطول المعتمد على المؤازرة.

● قسم القص لقطع الخط حسب الطول

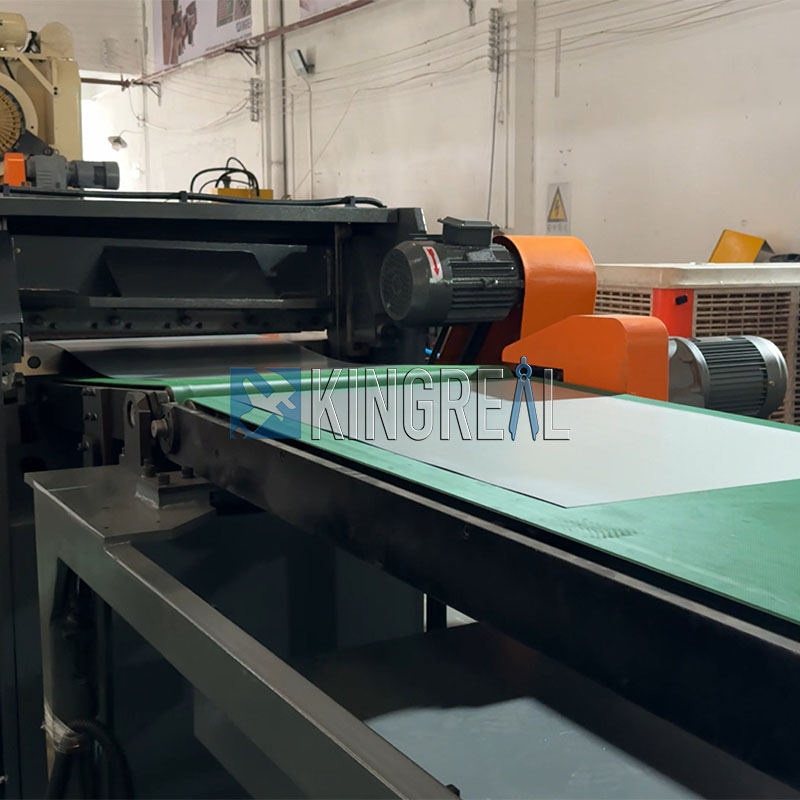

يتم تصنيف قسم القص لخط القطع البسيط إلى عدة أنواع، بما في ذلك مقص الرأس المدمج لخط القطع البسيط، والمقصات الميكانيكية (الهيدروليكية)، والمقصات الهوائية عالية السرعة (أو المقصات الهيدروليكية عالية السرعة). بالنسبة لخطوط القطع الطولية البسيطة ذات متطلبات الإنتاج المنخفضة، يمكن استخدام ماكينة القص الرأسية مباشرة. بالنسبة لخطوط القطع المعدنية ذات الطول المنخفض إلى المتوسط ​​مع عرض مواد واسع ونطاق سماكة واسع، فإن المقصات الميكانيكية أو المقصات الهيدروليكية هي أكثر ملاءمة. بالنسبة للتطبيقات ذات متطلبات القص الأعلى ومتطلبات السرعة المحددة، ينبغي النظر في المقصات عالية السرعة ذات القابض الهوائي أو المقصات الهيدروليكية عالية السرعة.

●طريقة جمع المنتجات لخط القطع البسيط حسب الطول

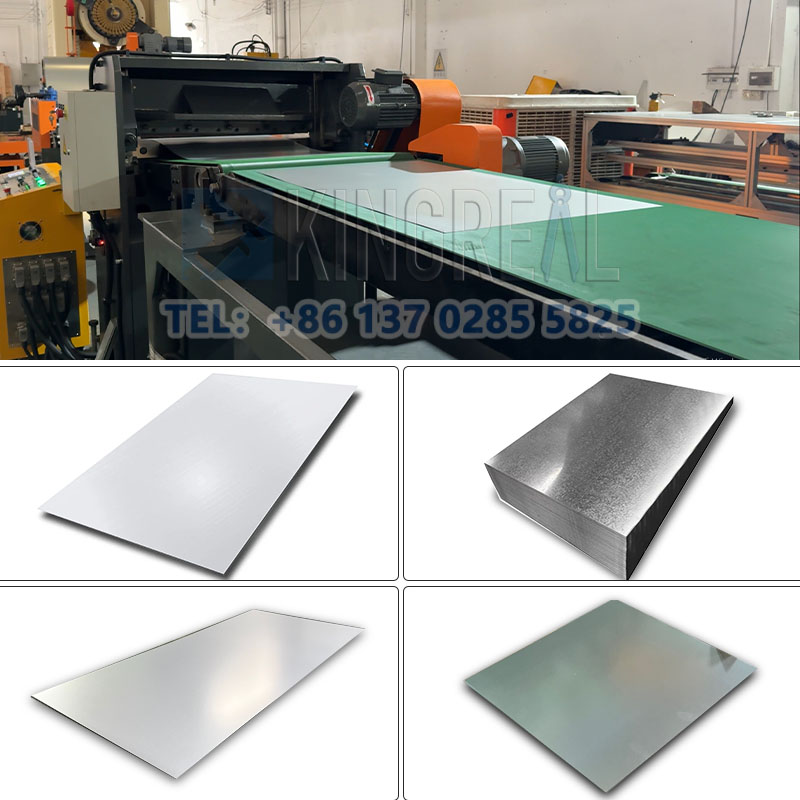

طريقة جمع المنتجات لببساطةقطع لخط الطوليعتمد على الاحتياجات المحددة للعميل لهذا النوع من الخطوط. يمكن تصنيف طرق التجميع على نطاق واسع على أنها التجميع اليدوي، وجمع الرفع البسيط، والتحصيل التلقائي على منصات نقالة. بالنسبة للمعدات الداخلية التي تحتوي على مواد أقل سمكًا، وأطوال قطع أقصر، وأحجام إنتاج أقل، يعد التجميع اليدوي والتحريك على منصات نقالة من الخيارات الشائعة. بالنسبة لخطوط القطع البسيطة حسب الطول، إذا تجاوز طول القطع 600 مم ويتجاوز نطاق الإمساك اليدوي، فيمكن التفكير في استخدام رافعة شوكية للالتقاط. بالنسبة للإنتاج بكميات كبيرة أو موردي المواد الذين يحتاجون إلى معالجة المواد ذات الاختلافات الكبيرة في العرض والطول، فإن النقل التلقائي على المنصات هو الخيار الأمثل.

بساطةقطع لخط الطولs، نظرًا لمرونتها، وبصمتها المدمجة، ودرجة عالية من الأتمتة، فهي خيار مثالي للعديد من المؤسسات الصغيرة والمتوسطة الحجم والداخلين الجدد إلى الصناعة. من خلال التكوين العقلاني لكل مكون، يمكن لخطوط القطع البسيطة أن تلبي احتياجات المعالجة للمواد المتنوعة وتحسين كفاءة الإنتاج. علاوة على ذلك، فإن الفهم العميق لاحتياجات العملاء سيساعد الشركات المصنعة على توفير حلول أكثر دقة وبسيطة لخطوط الإنتاج، مما يضمن مكانة مناسبة في السوق التنافسية.

تأمل شركة KINGREAL STEEL SLITTER أن تساعدك هذه المقالة على فهم التكوين الأساسي لخط القطع البسيط حسب الطول. إذا كان لديك المزيد من الأسئلة أو الاستفسارات، يرجى الاتصال بـ KINGREAL STEEL SLITTER لمزيد من المناقشة.
