في أخط الحز الفولاذي الأوتوماتيكي الكامل، يلعب ذراع تخزين لفائف الباب الدوار من النوع المتقاطع دورًا محوريًا، مما يساعد على ضمان الحركة والتعامل السلس للملفات المعدنية أثناء تدفقها خلال مراحل المعالجة المختلفة. إنه يمثل أحد المكونات المساعدة الأساسية التي تتيح الإنتاج المستمر عالي الكفاءة في آلات قطع الفولاذ الأوتوماتيكية الكاملة. عند تصميم خطوط قطع الفولاذ الأوتوماتيكية الكاملة، فإن KINGREAL STEEL SLITTER عادةً ما تتضمن هذا المكون لتعزيز مستوى الأتمتة خلال عملية الإنتاج بأكملها وتقليل الحاجة إلى التدخل اليدوي.
تعد أذرع تخزين الملفات ذات الباب الدوار من النوع المتقاطع مكونات أساسية لتخزين الملفات ومعالجتها، وهي مصممة خصيصًا لتكملهاآلات الحز الفولاذية الأوتوماتيكية الكاملة. وظيفتها الأساسية هي التخزين المنظم والتعامل بكفاءة مع الملفات النهائية مباشرة بعد معالجتها بواسطة خط حز الفولاذ الأوتوماتيكي الكامل؛ وفي الوقت نفسه، يمكنهم المساعدة في التخزين المؤقت ونقل ملفات المواد الخام. إنها بمثابة مركز بالغ الأهمية، حيث تربط بين المراحل المختلفة لعملية الحز - بما في ذلك القطع، وإعادة اللف، والتعبئة - لضمان سير العمل بسلاسة. تم تصميم التصميم الهيكلي لذراع تخزين لفائف الباب الدوار من النوع المتقاطع بدقة وفقًا لمتطلبات الإنتاج لآلة قطع الفولاذ الأوتوماتيكية الكاملة؛ تشتمل عادةً على أذرع أو عوارض دوارة، وتتمثل وظيفتها الأساسية في تأمين الملفات وتدويرها لتسهيل التخزين المؤقت أو خطوات المعالجة اللاحقة - مثل التعبئة والنقل - وبالتالي ضمان تدفق الإنتاج دون انقطاع.
للتوافق مع خصائص الإنتاج الآلي لخط قطع الفولاذ الأوتوماتيكي الكامل، فإن تصميم ذراع تخزين ملفات الباب الدوار من النوع المتقاطع يعطي الأولوية للتوافق مع مكونات الماكينة الأخرى. وهذا يضمن إمكانية دمجها بسهولة مع معدات المناولة والمعالجة لتشكيل نظام إنتاج آلي كامل ومغلق الحلقة.
لتلبية متطلبات التحكم الآلي لخط حز الفولاذ الأوتوماتيكي الكامل، يتم تشغيل ذراع تخزين لفائف الباب الدوار من النوع المتقاطع بواسطة نظام التحكم في المحرك ودعمه بواسطة PLC. يتيح هذا التكوين تحديد موضع دقيق وتدوير مرن للملفات، مما يتزامن بشكل مثالي مع إيقاع الإنتاج لخط قطع الفولاذ الأوتوماتيكي الكامل.
فيآلات الحز الفولاذية الأوتوماتيكية الكاملة، تم تحسين موقع التثبيت والتصميم الهيكلي لذراع تخزين ملفات الباب الدوار من النوع المتقاطع خصيصًا حول سير عمل إنتاج آلة قطع الفولاذ الأوتوماتيكية الكاملة. الهدف الأساسي هو حل التحديات المرتبطة بالتفريغ، التخزين، والنقل للملفات النهائية أثناء عملية الإنتاج، وبالتالي تعزيز كفاءة الإنتاج الإجمالية لخط قطع الفولاذ الأوتوماتيكي الكامل. على وجه التحديد، يتم وضع مكون ذراع تخزين لفائف الباب الدوار من النوع المتقاطع في الجزء الخلفي من عربة التفريغ لآلة قطع الفولاذ الأوتوماتيكية الكاملة. إنها تعمل بالتعاون مع وحدة إعادة اللف وعربة التفريغ، مما يخلق واجهة دقيقة بين عملية الحز ومراحل معالجة المنتج النهائي اللاحقة، وفي النهاية ضمان أن عملية إنتاج خط حز الفولاذ الأوتوماتيكي الكامل تظل مستمرة ودون انقطاع. الهدف الأساسي وراء تصميم مهندسي KINGREAL STEEL SLITTER لهذا المكون المحدد لآلات قطع الفولاذ الأوتوماتيكية الكاملة هو تمكين النقل الفوري للملفات الفولاذية النهائية إلى رف دوار بمجرد تأمين أطرافها الخلفية.
يسمح هذا لآلة قطع الفولاذ الأوتوماتيكية الكاملة ببدء لف الملف التالي في الوقت الفعلي - دون الحاجة إلى انتظار رافعة علوية لنقل المنتج النهائي - وبالتالي تقليل وقت التوقف عن العمل الناتج عن التأخير المرتبط بالرافعة بشكل أساسي وإزالة التداخل من عمليات التعبئة والتغليف النهائية. وبالتالي، هذا يزيد بشكل فعال من ساعات التشغيل الفعلية لخط قطع الفولاذ الأوتوماتيكي الكامل ويعزز قدرته الإنتاجية في الساعة. علاوة على ذلك، فإن تنفيذ رف ذراع تخزين الملفات ذو الباب الدوار من النوع المتقاطع يحرر الرافعة العلوية من الارتباط بإيقاع إنتاج آلة قطع الفولاذ الأوتوماتيكية الكاملة، مما يسمح بجدولة ونشر أكثر مرونة لمهام الرفع الثقيلة الأخرى. يؤدي هذا إلى تحسين تخطيط إنتاج الورشة واستخدام المعدات، مما يضمن سير عمل إنتاج أكثر سلاسة وكفاءة لخط قطع الفولاذ الأوتوماتيكي الكامل.

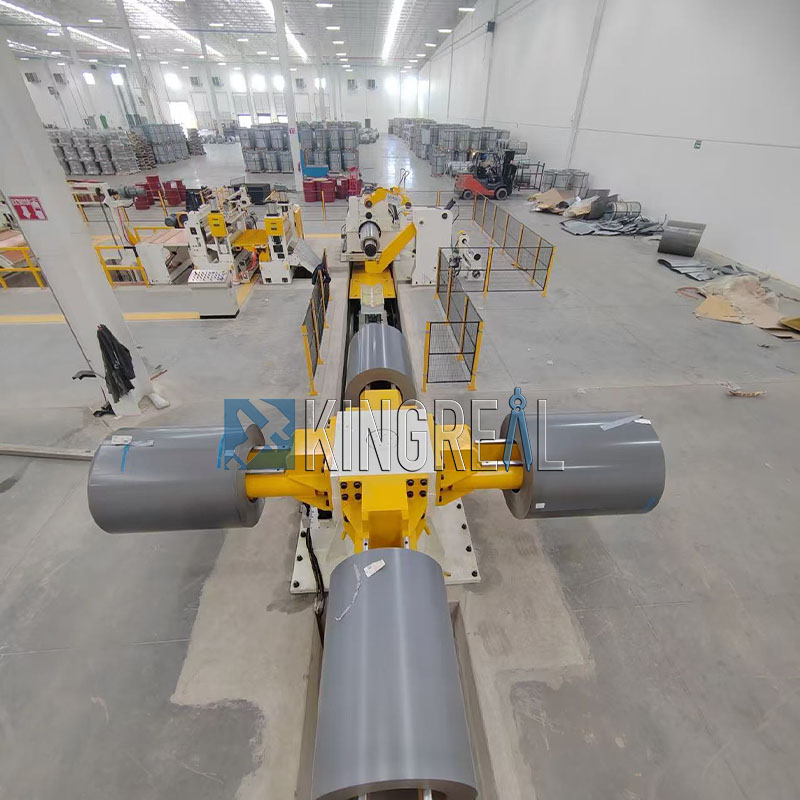

تم تصميم هيكل وميزات رف ذراع تخزين ملفات الباب الدوار من النوع المتقاطع بدقة شديدة، وذلك وفقًا لمتطلبات الحمل المحددة والبيئة التشغيلية لآلات قطع الفولاذ الأوتوماتيكية الكاملة. إنها تستخدم تكوين رف دوار مزدوج الجوانب "على شكل متقاطع" (180 درجة)، مع قدرة تحميل على جانب واحد تصل إلى 16 طنًا. وهذا يتيح لها التعامل بسهولة مع الملفات المعدنية الثقيلة الكبيرة التي تتم معالجتها بواسطة آلة قطع الفولاذ الأوتوماتيكية الكاملة، مما يلبي بشكل مثالي المتطلبات الصارمة للتطبيقات الصناعية الثقيلة، مثل معالجة الفولاذ. تم تجهيز رف ذراع تخزين الملفات ذو الباب الدوار من النوع المتقاطع بأربعة أذرع تخزين، قادرة على حمل ملفات نهائية متعددة تمت معالجتها بواسطة خط الحز الفولاذي الأوتوماتيكي الكامل في وقت واحد. وهذا يعزز أيضًا قدرات الإنتاج المستمر للخط ويمنع التوقف الناتج عن تراكم المنتجات النهائية. من حيث الطاقة، يتم تشغيل دوران الحامل بواسطة محرك هيدروليكي عبر نظام نقل التروس. تضمن هذه الآلية التشغيل السلس والقوة الكافية، مما يضمن حركات دورانية دقيقة وفعالة. يدعم الحامل الدوران الكامل بـ 360 درجة في كل من اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة، مما يوفر المرونة لاستيعاب اتجاهات النقل المختلفة ومتطلبات التخزين للملفات النهائية، وبالتالي تسهيل التنسيق السلس مع عربة التفريغ ومعدات التعبئة والتغليف لآلة قطع الفولاذ الأوتوماتيكية بالكامل.
تجهيز أآلة قطع الفولاذ الأوتوماتيكية الكاملةمع ذراع تخزين لفائف الباب الدوار من النوع المتقاطع يرفع مستوى الأتمتة بشكل كبير. وهذا يقلل بشكل كبير من الحاجة إلى التدخل اليدوي، وبالتالي تقليل كثافة العمل البدني المرتبط بالعمليات اليدوية وتقليل خسائر الإنتاج الناتجة عن الخطأ البشري. في سير عمل خط قطع الفولاذ الأوتوماتيكي الكامل التقليدي، بمجرد اكتمال عملية الحز، يلزم تشغيل الرافعة اليدوية لرفع الملفات النهائية من جهاز إعادة اللف للتغليف اللاحق. هذه العملية لا تستغرق وقتًا طويلاً فحسب، بل تؤدي أيضًا إلى فترة توقف طويلة لآلة قطع الفولاذ الأوتوماتيكية بالكامل أثناء انتظارها، وبالتالي الإضرار بشدة بكفاءة الإنتاج الخاصة بها. ومع ذلك، مع دمج معالج الملف ذو الذراع المتقاطعة، تم حل هذه المشكلة تمامًا: مباشرة بعد انتهاء آلة قطع الفولاذ الأوتوماتيكية الكاملة من تشغيلها، تقوم عربة التفريغ بنقل المواد النهائية المقطوعة تلقائيًا إلى معالج الذراع المتقاطع. يتولى الذراع المتقاطع بعد ذلك الاستقبال والتخزين المؤقت للملفات النهائية، مما يسمح لعربة التفريغ بالعودة فورًا إلى خط قطع الفولاذ الأوتوماتيكي الكامل للمساعدة في دورة الإنتاج التالية - وبالتالي تحقيق التكامل السلس لمراحل الحز والتفريغ والتخزين.
نظام القيادة المثبت بالأعلى: تستخدم البوابة الدوارة نظام قيادة مثبت بالأعلى - يشتمل على تروس دعم ومحرك - مما يسهل عملية الصيانة. يضمن هذا التصميم الاستقرار التشغيلي والموثوقية.
الإشارة وتحديد المواقع الميكانيكية: تستخدم البوابة الدوارة نظام تحديد المواقع الهجين الذي يجمع بين الكشف القائم على الإشارة والتوقف الميكانيكي، مما يضمن حركة دقيقة ووضعًا دقيقًا للملفات. تضمن آلية تحديد المواقع المتقدمة هذه التشغيل الآمن والفعال للغاية.
هيكل مستقر وموثوق: تتميز البوابة الدوارة بهيكل إطار قوي مصمم للتشغيل المستقر. فهو قادر على دعم الأحمال الثقيلة بسهولة، ويوفر حلاً آمنًا وموثوقًا للتعامل مع الملفات الكبيرة شديدة التحمل.
هل ترغب في معرفة المزيد حول وظائف المكونات الأخرى داخل ملفخط الحز الفولاذي الأوتوماتيكي الكامل؟ لا تتردد في الاتصال بـ KINGREAL STEEL SLITTER مباشرة!
