آلة قطع اللفائف ذات الرأس المزدوج 1300 مم هي واحدة من أكثر منتجات KINGREAL تميزًا. إن تصميم رأس القطع المزدوج مناسب للملفات 0.3-3 مم لتحقيق كفاءة إنتاج عالية السرعة تبلغ 220 م / دقيقة. ويباع حاليا إلى تركيا وروسيا والمملكة العربية السعودية ودول أخرى.
تم تصميم آلة قطع اللفائف ذات الرأس المزدوج KINGREAL 1300MM من أجل القطع الدقيق للألمنيوم، الفولاذ المجلفن، المدرفلة على الساخن، المدرفلة على البارد والعديد من الملفات المعدنية الشائعة الأخرى لتلبية متطلبات الحز المختلفة للعملاء، بما في ذلك سرعة القطع والكمية والجودة.
إن تصميم مقعد السكين المزدوج قادر على تحقيق قطع أحجام مختلفة من الملفات في نفس خط الإنتاج، مما يحسن بشكل كبير من كفاءة الإنتاج عن طريق استبدال مقعد السكين، وقد نال استحسان العديد من العملاء.

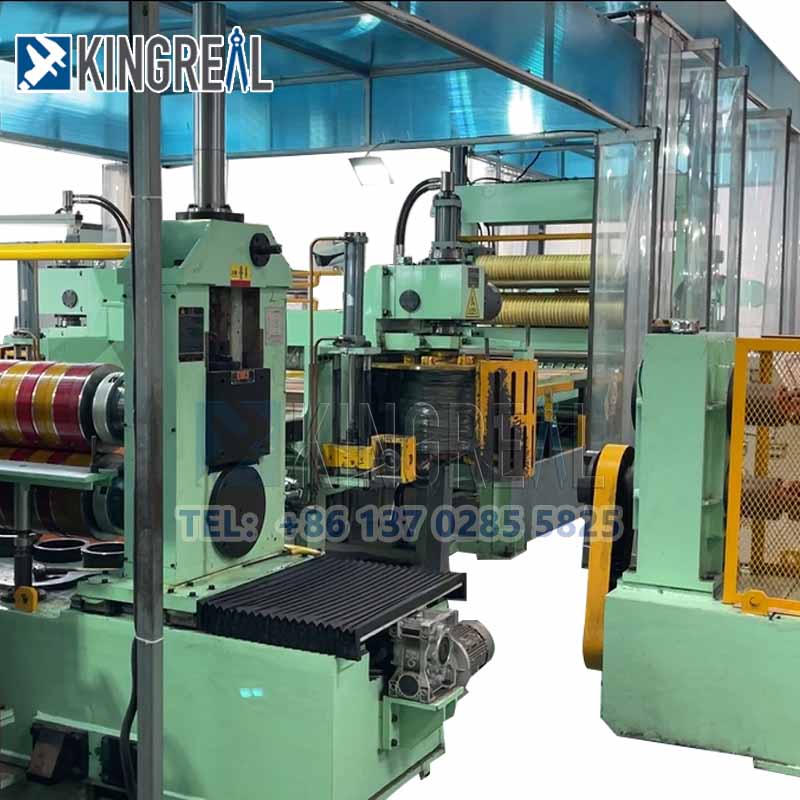

بالإضافة إلى تصميم مقعد السكين المزدوج، تم تصميم آلة قطع صفائح الفولاذ KINGREAL أيضًا للعملاء لحماية غطاء الماكينة، وتحسين سلامة الإنتاج في عملية القطع، بما يتماشى مع متطلبات الإنتاج الخاصة بالعميل. ويتم الآن تشغيله بنجاح في مصنع العميل في المملكة العربية السعودية.
1. قطع لفائف عالية السرعة لخط الطول
2. آلة قطع الفولاذ ذات الشريط الضيق
تحميل الملف - آلة فك اللفافة الهيدروليكية - جهاز فرد عالي الدقة - جسر حلقي - آلة قطع - حافة نفايات متدحرجة - جسر حلقي - شد - آلة إعادة اللف
لا |
عنصر |
كمية |
1 |
عربة التحميل |
1 مجموعة |
2 |
آلة فك الكابولي الهيدروليكية |
1 مجموعة |
3 |
مملس بخمسة بكرات |
1 مجموعة |
4 |
جسر الحلقة |
2 مجموعة |
5 |
آلة الحز |
2 مجموعة |
6 |
إعادة لف النفايات |
1 مجموعة |
7 |
اللف الهيدروليكي |
1 مجموعة |
8 |
النظام الهيدروليكي |
1 مجموعة |
9 |
نظام التحكم الإلكتروني |
1 مجموعة |
10 |
درع حماية الأجزاء المخصصة |
1 مجموعة |
معلمات المواد الخام |
|
مادة لفائف |
الألومنيوم، الصلب، الصلب المجلفن، الخ |
سمك الملف |
0.3-3 مللي متر |
عرض الملف |
500-12500 ملم |
وزن الملف |
15 طن |
معلمات المنتج النهائي |
|
التسامح العرض |
± ± 0.05 مم |
استقامة الحز |
≥1 مم/2000 مم |
زركشة النفايات |
≥2 مم |
معلمات آلة الحز |
|
سرعة العمل |
100-180 م/دقيقة |
مصدر الطاقة |
380 فولت/50 هرتز |
القدرة المثبتة |
حوالي 280 كيلو واط |

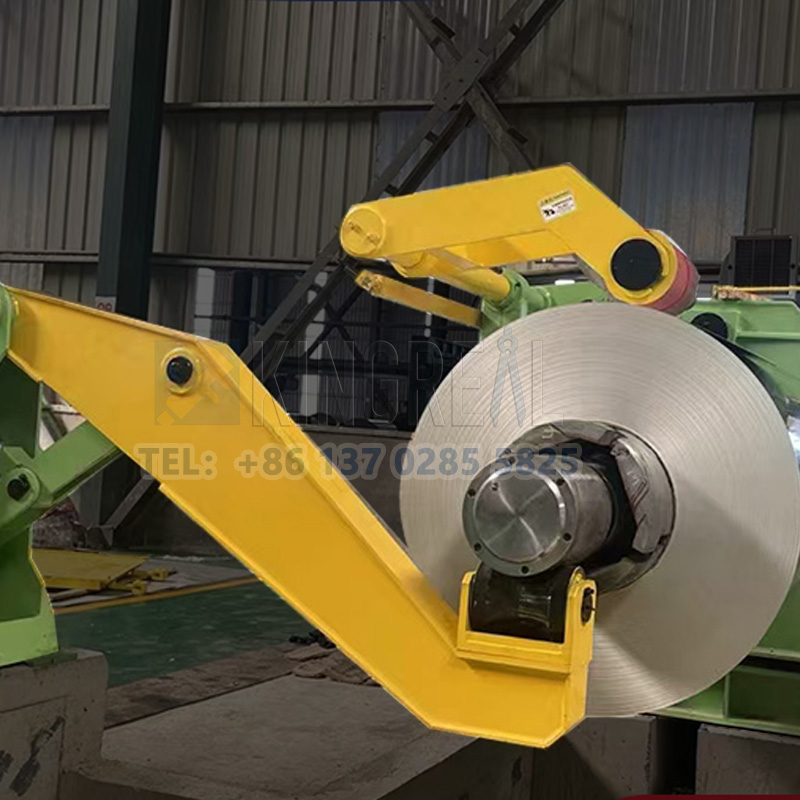

① آلة فك اللفائف الكابولية الهيدروليكية
تتمثل الوظيفة الرئيسية لجهاز فك اللفائف الكابولي الهيدروليكي في حمل وتدوير الشبكة بحيث يتم فكها ببطء للخطوة التالية في العملية. يتكون هذا النوع من آلات التفكيك عادةً من بكرة، وحامل، وقطار قيادة، وما إلى ذلك، وهو من النوع الكابولي ذو المحمل الفردي. تتكون البكرة عادةً من عمود دعم وشريحة إسفينية ولوحة مقوسة متداخلة في شريحة الإسفين، والتي تعمل على توسيع وتقليص البكرة تحت تأثير إسفين مائل لاستيعاب اللفات ذات الأحجام المختلفة.
تعتبر آلة فك اللفافة الكابولية الهيدروليكية ذات أهمية خاصة في معدات آلات قطع المعادن عالية السرعة، لأنه يمكن تشغيلها بمحرك لتحقيق دوران البكرة، وذلك للحفاظ على الشريط تحت التوتر اللاحق للفك العلوي تحت نظام القيادة.

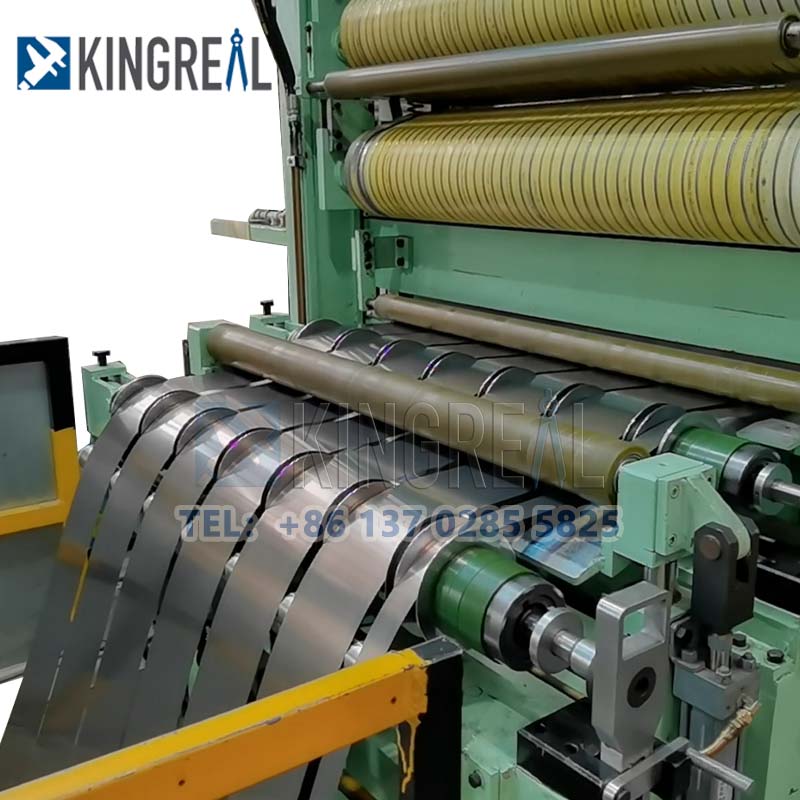

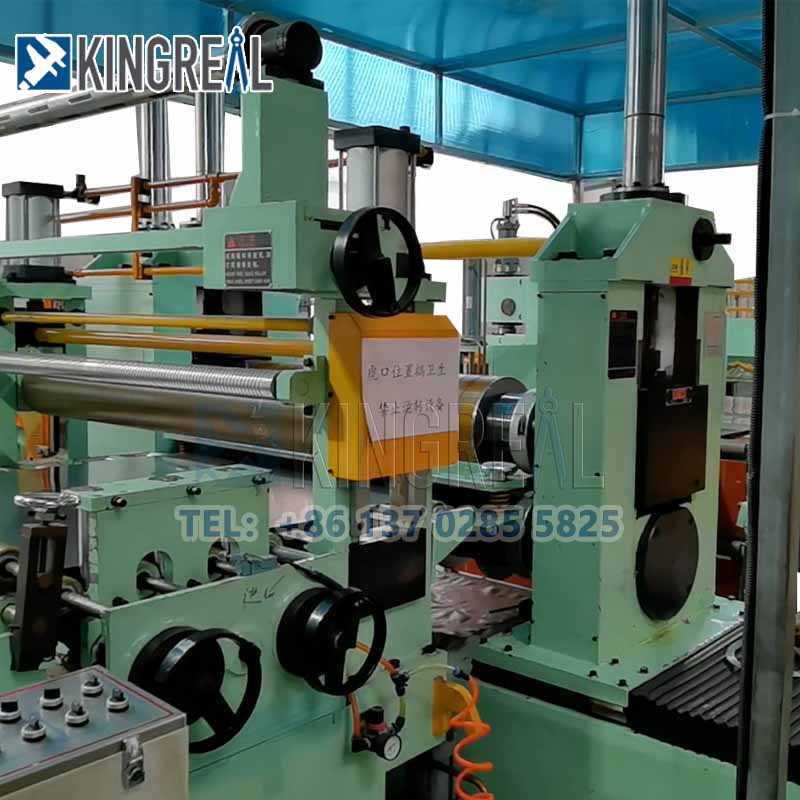

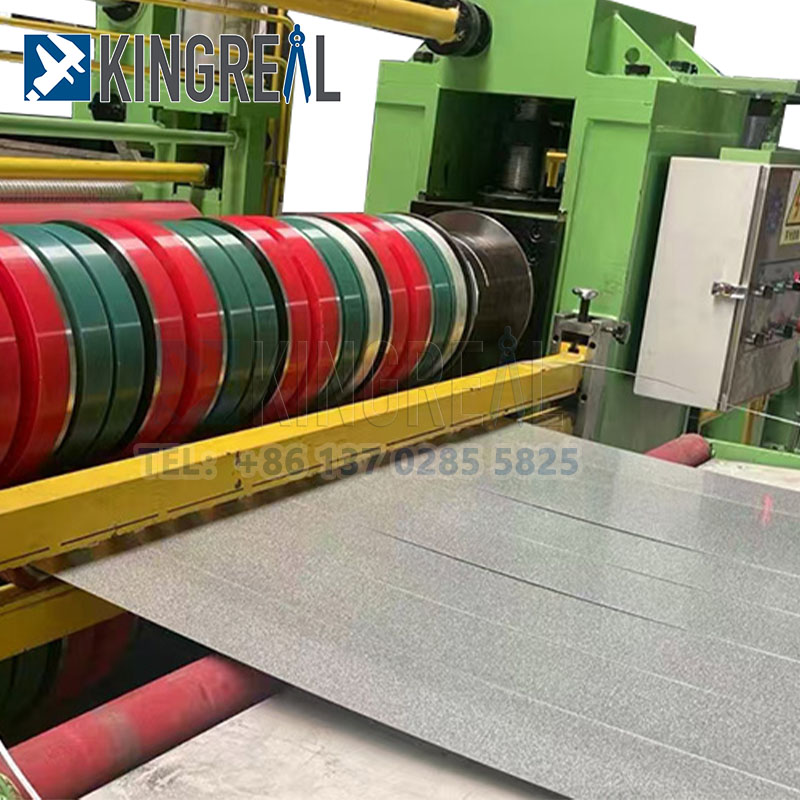

① آلة قطع الرأس المزدوجة
أ. إطار الجسم الرئيسي: قسم فولاذي، لوحة فولاذية، ملحومة معًا، ملدنة لإزالة الضغط ومن ثم معالجة السطح المرجعي.
ب. الضغط على زوج من الأسطوانات: يمكن مزامنة الأسطوانة العلوية بواسطة مادة ضغط رفع الأسطوانة، لضمان استقرار اللوحة في عمود السكين، وحركة بخار الأسطوانة العلوية.
ج. مادة عمود السكين: 42CrMo، المواصفات 200 مم × 1300 مم، مع مجرى رئيسي، من خلال الآلات الخشنة، ومعالجة التقسية، ومعالجة التردد المتوسط، والطحن، والطلاء بالكروم الصلب، وإعادة الطحن و8 عمليات أخرى؛

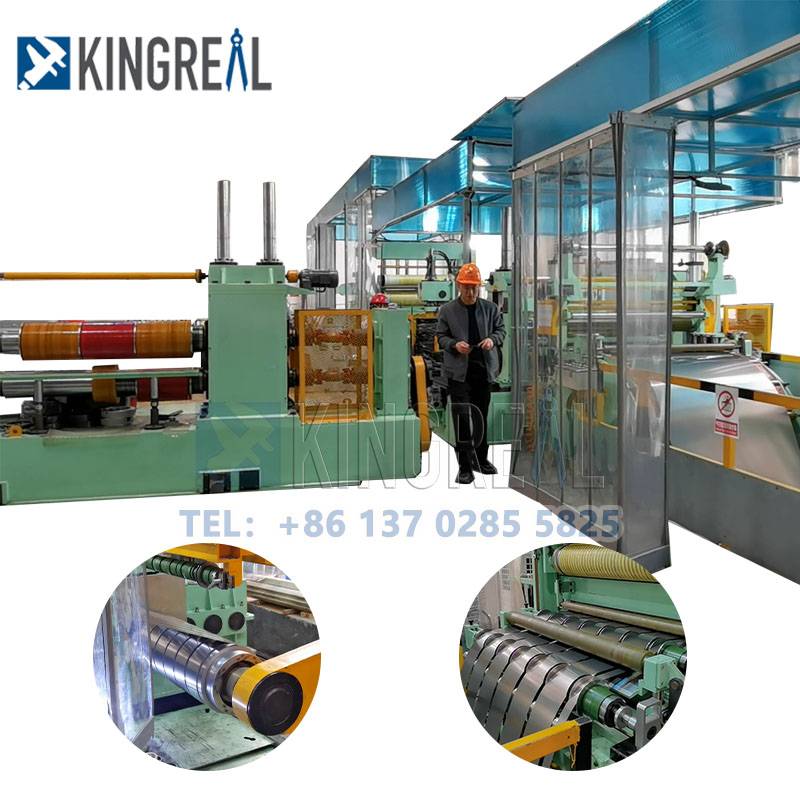

① الدرع الواقي:
إن غطاء الآلة الواقي في آلة قطع المعادن له الأدوار والخصائص التالية:
حماية المعدات: يمكن للغطاء الواقي للآلة أن يعزل الآلة عن الاتصال المباشر بالبيئة المحيطة، ويمنع الغبار وبقع الماء والزيت والأسوار والملوثات الأخرى من الدخول إلى داخل الآلة، وذلك لتحسين عمر خدمة الآلة.
سلامة التشغيل: يضمن الغطاء الواقي للآلة سلامة المشغل والموظفين المحيطين به، ويمنع الأفراد من الاتصال المباشر بالأجزاء المتحركة عالية السرعة، أو الموصلات المشحونة كهربائيًا أو الأجزاء الخطرة الأخرى، ويتجنب الحوادث.
◀ 1. حلول كاملة لمعدات معالجة الملفات؛
◀ 2. فريق فني محترف
-برنامج تصميم ما قبل البيع. -التصنيع الاحترافي أثناء البيع؛ - خدمة التركيب بعد البيع؛
◀ 3. حالات مشاريع وفيرة
لقد نجحنا في بيع آلات الحز الخاصة بنا إلى تركيا والمملكة العربية السعودية والهند وروسيا.
