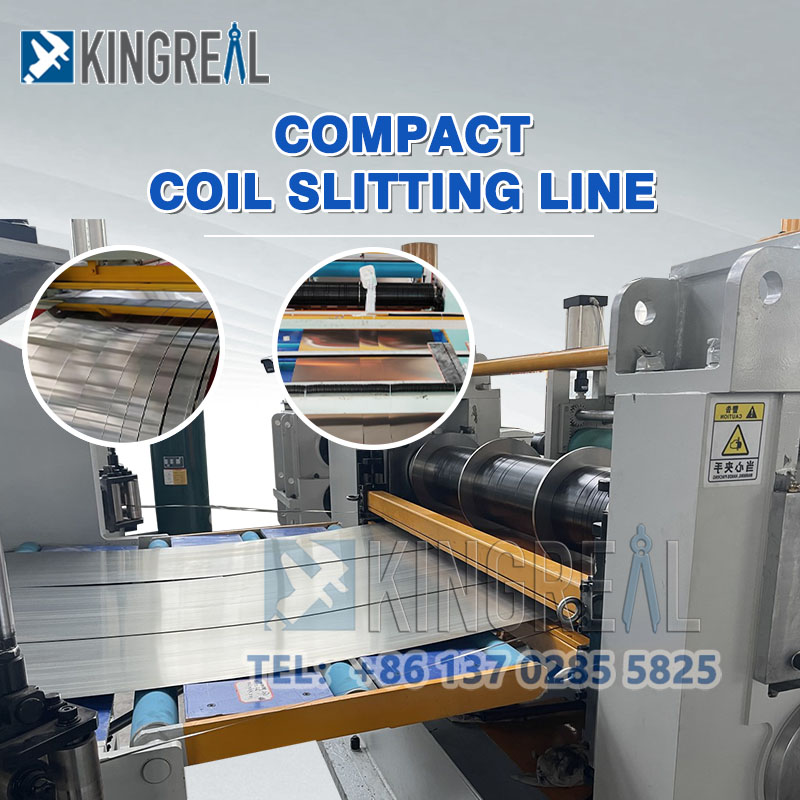

يتم استخدام آلة قطع اللفائف البسيطة لقطع الصفائح المعدنية من الملف الأوسع إلى الملف الأصغر عرضًا في المقطع الرأسي. تعمل آلة قطع اللفائف البسيطة على فك الصفائح وبعد عملية قطع المعدن ثم إعادة لف الصفائح المعدنية المشقوقة. كمورد لآلة قطع اللفائف البسيطة، توفر KINGREAL STEEL SLITTER الخيار الأمثل كشركة مصنعة لآلة قطع اللفائف البسيطة وفقًا للمعايير المطلوبة من قبل عملائنا.
فيديو حول آلة قطع اللفائف البسيطة
وصف آلة قطع اللفائف البسيطة
يمكن لـ KINGREAL STEEL SLITTER توفير آلة قطع اللفائف البسيطة للعملاء ذوي الميزانية المنخفضة. يتم استخدام آلة الحز البسيطة بشكل أساسي لقطع اللفائف العريضة إلى شرائح ملف ضيقة محددة يطلبها العملاء، وأخيرًا إعادة لف خط الإنتاج.
يمكن لشركة KINGREAL STEEL SLITTER توفير آلات الحز البسيطة بأي خصائص وفعالية من حيث التكلفة وفقًا لمتطلبات العملاء. بشكل عام، من أجل أن نكون قادرين على قطع ملفات أوسع بدقة، فإن حجم خط آلة الحز البسيط كبير نسبيًا. سيكون المكان والتكلفة المقابلة باهظ الثمن بعد كل شيء.
آلة الحز البسيطة مناسبة لمجموعة متنوعة من المواد بما في ذلك الفولاذ الكربوني، الفولاذ المقاوم للصدأ، والفولاذ المجلفن. يمكنها قطع الشرائط الضيقة بدقة عالية وبدون نتوءات. ويتميز خط الحز البسيط بعمر خدمة طويل ودرجة عالية من التشغيل الآلي، مما يجعله مستخدمًا على نطاق واسع في صناعة تشغيل المعادن.
ومع ذلك، من أجل تلبية متطلبات العملاء المنخفضة فيما يتعلق بالدقة وعرض الملف، ستوفر KINGREAL STEEL SLITTER أيضًا نسخة بسيطة من آلة قطع المعادن، تسمى Simple Coil Slitting Machine. يمكنها محاولة تبسيط متطلبات المعدات على أساس أن خط الحز البسيط يمكن أن يلبي احتياجات العملاء.

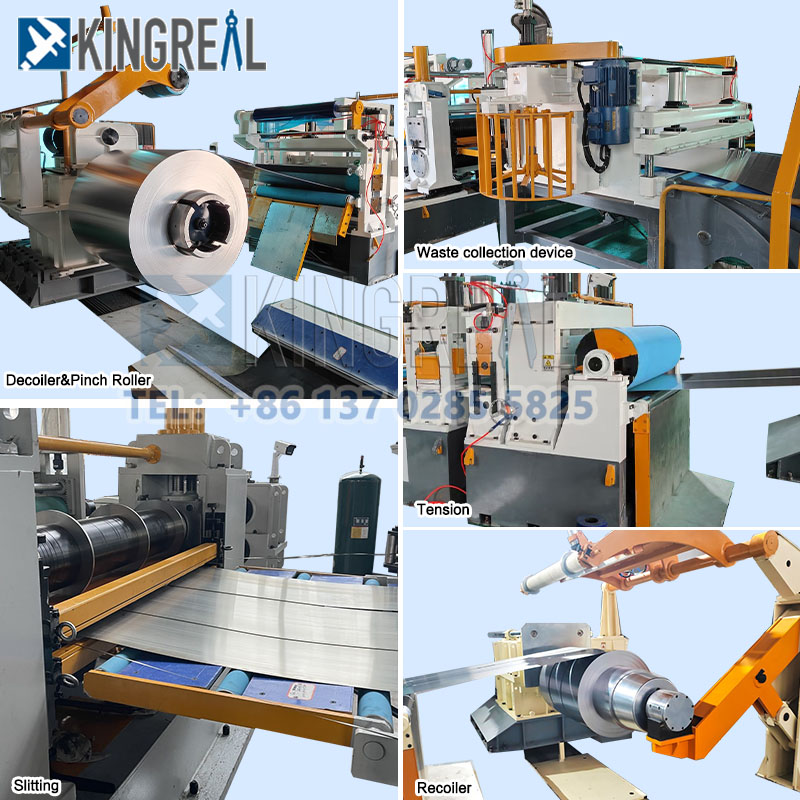

تشتمل آلة قطع اللفائف البسيطة KINGREAL STEEL SLITTER بشكل رئيسي على: آلة فك اللفافة الهيدروليكية، آلة الحز، الناقل، اللفاف الهيدروليكي. آلة الحز البسيطة هذه ستكمل عملية الحز والقطع للملف إلى الحجم المطلوب، ومن ثم دحرجته إلى الشكل المحدد، وسوف تقوم آلة اللف بلف خردة الفولاذ في نفس الوقت.
تفاصيل المكونات الرئيسية لآلة قطع اللفائف البسيطة
● دقة معالجة عالية: قادرة على تلبية متطلبات تحدب شكل اللوحة المختلفة، مع نظام التحكم في الحلقة المغلقة لشكل اللوحة لضمان استقامة شكل اللوحة.
● القدرة على التكيف قوية: قادرة على التعامل مع شرائح مختلفة السماكة (0.1-6.0 مم) وعرض (200-2100 مم)، تنطبق على مجموعة واسعة من المواد المعدنية، مثل شريط النحاس، الفولاذ المقاوم للصدأ، اللوحة الباردة، فولاذ السيليكون، الصفيح، إلخ.
● تكوينات المعدات المختلفة: وفقًا لوزن الملف ومتطلبات سطح المنتج وعوامل أخرى، سيكون لتكوين المعدات والتكلفة فرق كبير لتلبية احتياجات الإنتاج المختلفة.

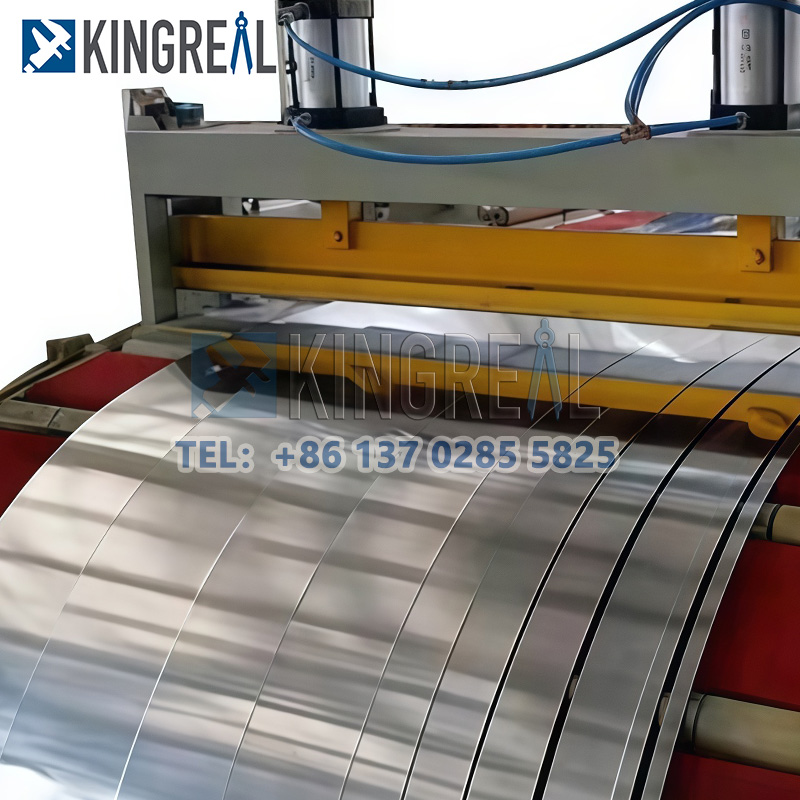

تتكون آلة الحز البسيطة من جهاز توجيه جانبي لتحقيق شريط تحديد المواقع وقضيب التوقف عن القفز، والإطار السفلي، ومحور السكين، والقوس المتحرك. يعد قطع شريط الفولاذ عالي الجودة جزءًا مهمًا، ويمكن تعديل الأحجام المختلفة وفقًا للشفرة.
من بينها، عمود القطع مصنوع من فولاذ Cr-Mo، والذي تم تصنيعه بدقة بعد المعالجة الحرارية المتكررة، والذي يمكن أن يضمن الدقة العالية لمواد القطع إلى أقصى حد.
▶قطع اللفاف الخردة لآلة الحز البسيطة
لمنع فقدان الخردة أثناء عملية قطع اللفائف، فإن KINGREAL STEEL SLITTER يشتمل أيضًا على لفات الخردة في زاويتي خطوط الحز البسيطة. هذه هي المعدات القياسية لآلات الحز البسيطة، حيث أن الخردة الموجودة في الزوايا تكون طبيعية بشكل عام. وهذا أمر شائع في خطوط الحز البسيطة بسبب الاختلافات في مطابقة عرض الملف وعرض الحز المعدني.
▶وحدة فصل وشد لآلة الحز البسيطة
لتحقيق نتائج اللف المثالية بعد قطع الصفائح المعدنية، فإن أداء وحدات الفصل والشد على خط الحز البسيط أمر بالغ الأهمية. تؤثر عمليات الشد والفصل بشكل كبير على أداء وحدة اللف لآلة قطع المعادن. بالاعتماد على خبرتنا الواسعة، تقوم شركة KINGREAL STEEL SLITTER بتصميم آلات قطع بسيطة تقدم نتائج لا تشوبها شائبة.
يعتمد التصميم الشامل للهيكل الكابولي للوحة الفولاذية على تصميم نموذج التمدد والانكماش الهيدروليكي. تصميم الذراع الهيدروليكي، مزود بفواصل لضمان جودة تعبئة موحدة.
بالإضافة إلى ذلك، الأطراف الأمامية والخلفية لآلة الحز البسيطة مجهزة بأجهزة أسطوانية لتقليل تلف سطح المواد. وفي الوقت نفسه، فهي مجهزة بلوحة تحكم قابلة للإزالة لسهولة التشغيل.
الاستفادة من آلة قطع اللفائف البسيطة
|
1. ميزانية منخفضة لخط قطع اللفائفقم بشراء خط قطع بسيط يمكنه إتمام عملية القطع بأقل سعر، مما يقلل من تكلفة الإنتاج للشركة المصنعة. وفي الوقت نفسه، سيتم تقليل مساحة موقع التثبيت بشكل كبير، مما يقلل من تكلفة الموقع.
2. سهولة تشغيل النسخة البسيطة من آلة الحز قد تقلل من المعدات الموجودة على خط الإنتاج وتقلل من تعقيد خط الحز البسيط.
3. يمكن تقسيم العديد من المواد إلى شرائح، حيث يمكن لآلة قطع اللفائف البسيطة أن تقطع مواد مختلفة، مثل الفولاذ المقاوم للصدأ، وشريط النحاس، واللوحة الفولاذية، والفولاذ المدلفن على الساخن، وما إلى ذلك، ويمكن أن يتم قطعها ببساطة.
|
 |
تحميل الملفات ← فك اللفائف ← القرص والقص ← التكرار ← التوجيه ← الحز ← إعادة لف القصاصات ← التكرار ← التوتر ← الارتداد ← تفريغ ملفات الأطفال ← التعبئة
المعلمة الفنية لآلة قطع اللفائف البسيطة
|
سمك الملف (مم) |
0.4-0.6 |
|
سمك الملف (مم) |
20 |
|
عدد ماكينات القطع |
مصممة |
|
موقف الأسطوانة |
18 |
|
الطاقة الرئيسية (كيلوواط) |
7.5 |
|
المغزل (مم) |
Ø70 |
|
مادة الأداة |
Cr12 |
|
دقة القطع |
10 ± 2 مم |
|
قوة المحطة الهيدروليكية (كيلوواط) |
5.5 |
|
نظام التحكم |
وحدة تحكم منطقية قابلة للبرمجة |
التعليمات
معالجة الملفات هي تحويل الملفات الفولاذية إلى أشكال وأحجام مختلفة.
تتضمن تقنيات معالجة الملفات الشائعة القطع حسب الطول، والقطع، وتوحيد الشكل، والتمدد/الفرد، وختم الحواف.
ستحقق خطوط قطع المعادن المختلفة نتائج ومنتجات نهائية مختلفة، لذلك من المهم معرفة العملية التي تريد إنجازها عند اختيار خط قطع المعادن.
هذه الصفحة عبارة عن خط حز معدني لفئة اللفائف الفولاذية.
مع أكثر من 15 عامًا من الخبرة في تصنيع آلات قطع المعادن، تعد شركة KINGREAL STEEL SLITTER شركة مصنعة.
لذلك يمكن لـ KINGREAL STEEL SLITTER تقديم خدمة قوية وقوية قبل وبعد البيع.
يقع مصنع KINGREAL STEEL SLITTER في مدينة Foshan بمقاطعة Guangdong. لذلك هناك طريقتان إلى مدينتنا.
أحدهما بالطائرة، مباشرة إلى مطار فوشان أو قوانغتشو. آخر بالقطار، مباشرة إلى محطة فوشان أو قوانغتشو.
KINGREAL STEEL SLITTER سوف يقلك في المحطة أو المطار.
