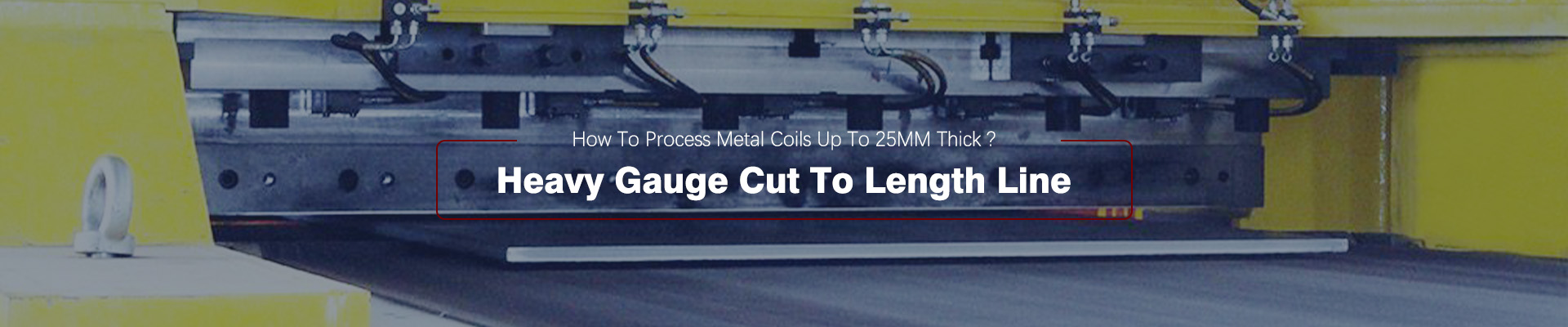

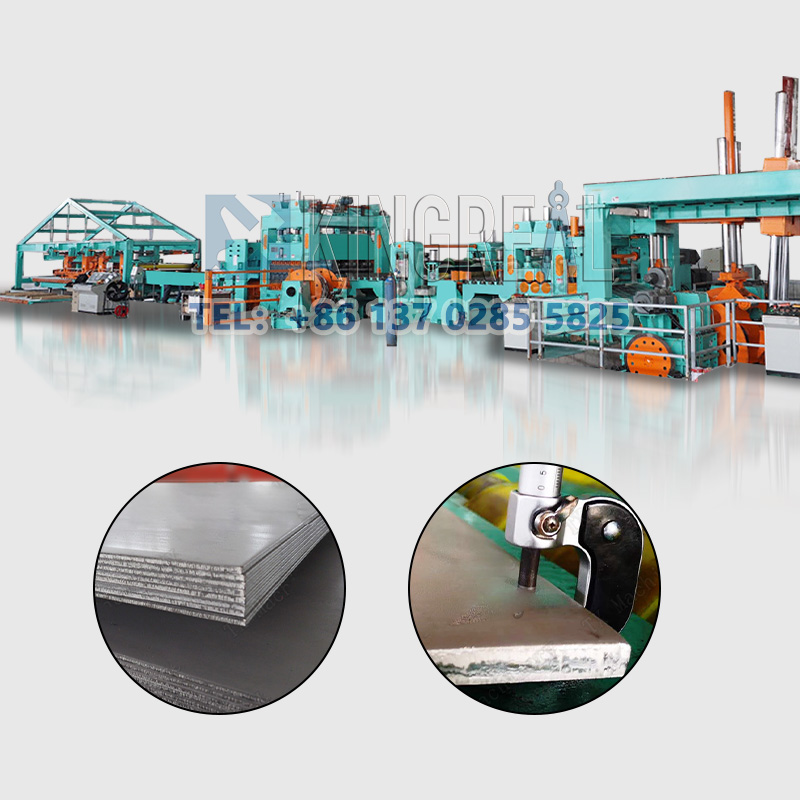

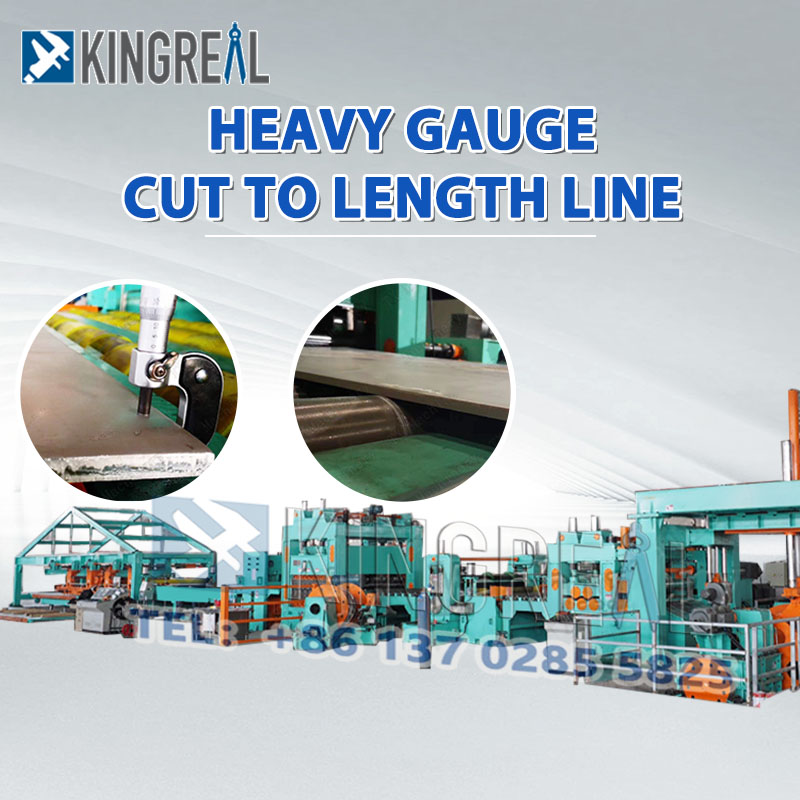

خط القطع الثقيل حسب الطول - 2024 تم تصميم KINGREAL لمعالجة الملفات المعدنية الثقيلة بسمك 6-25 مم وتقطيعها إلى صفائح معدنية ذات حجم دقيق.
خط القطع حسب الطول الثقيل - 2024 KINGREAL STEEL SLITTER يمكن أن يوفر كلاً من خط القطع حسب الطول، وآلة القطع حسب الطول عالية السرعة، وخط القطع البسيط حسب الطول، وآلة القطع حسب الطول ذات المقياس الثقيل، والتي يمكنها القطع الدقيق حسب الطول للفولاذ المدرفل على الساخن، والفولاذ المدرفل على البارد، والفولاذ المقاوم للصدأ، وفولاذ السيليكون، والملفات المعدنية الأخرى مع جهاز تكديس تلقائي لعملية إنتاج مؤتمتة بالكامل.
نظرًا لقوتها العالية، وصلابتها الجيدة، وسهولة معالجتها وتشكيلها وقدرة اللحام الجيدة، يتم استخدام لفائف الصفائح المعدنية السميكة على نطاق واسع في مختلف المجالات الصناعية، لتلبية احتياجات الصناعات المختلفة. يتزايد الطلب على خطوط القطع الثقيلة حسب الطول، ومعالجة لفائف الصفائح المعدنية السميكة لتلبية المتطلبات الأعلى للمعدات، بدءًا من تسوية المعدات وفكها إلى القص والتكديس. متطلبات نطاق الحمل أعلى بكثير من السماكات الأخرى للصفائح المعدنية.
تم تصميم خط قطع الطول الثقيل من KINGREAL STEEL SLITTER خصيصًا لمعالجة الملفات بسمك يصل إلى 6-20 مم بواسطة آلة فك اللفافة، وآلة فرد الشعر، والقياس، وآلة القطع حسب الطول، والتكديس.
|
اسم |
التفاصيل |
|
مادة خام |
س235 ساعة |
|
سمك الورقة |
5.0 ~ 20.0 ملم |
|
عرض الورقة |
900 ~ 2000 مم |
|
العرض الصافي لإدخال الآلة |
2000 ملم |
|
القطر الخارجي للملف |
Φ1000~Φ2200mm |
|
القطر الداخلي للملف |
Φ550~Φ760mm |
|
الحد الأقصى لوزن الملف |
30 طن |
|
طول التراص |
1000 ~ 12000 مم |
|
دقة الحكم |
± ± 1.5 مم / 3 م |
|
دقة قطرية |
± ± 1.5 مم / 3 م |
|
دقة التسوية |
± ± 2.0 مم / م |
|
سرعة التشغيل |
0 ~ 25 م / دقيقة |
|
إجمالي الطاقة |
~500 كيلو واط |
|
ارتفاع مركز الآلة |
1000 ملم |

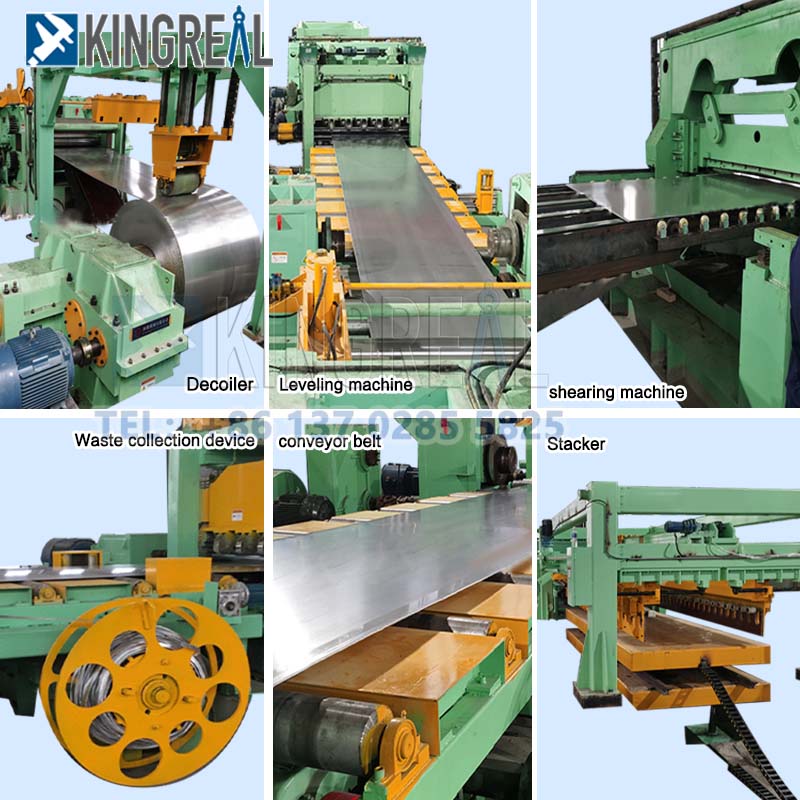

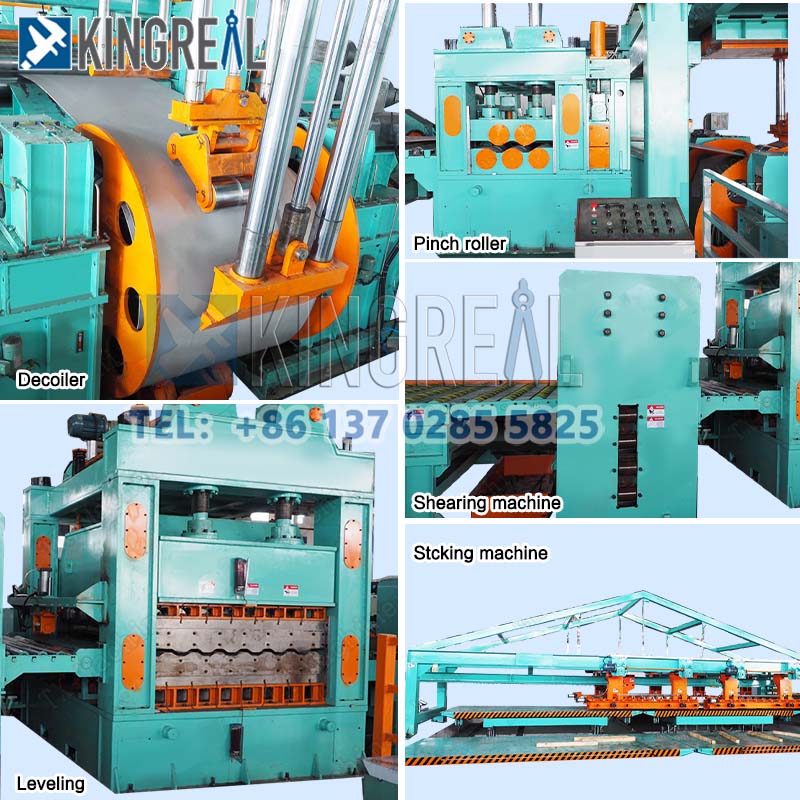

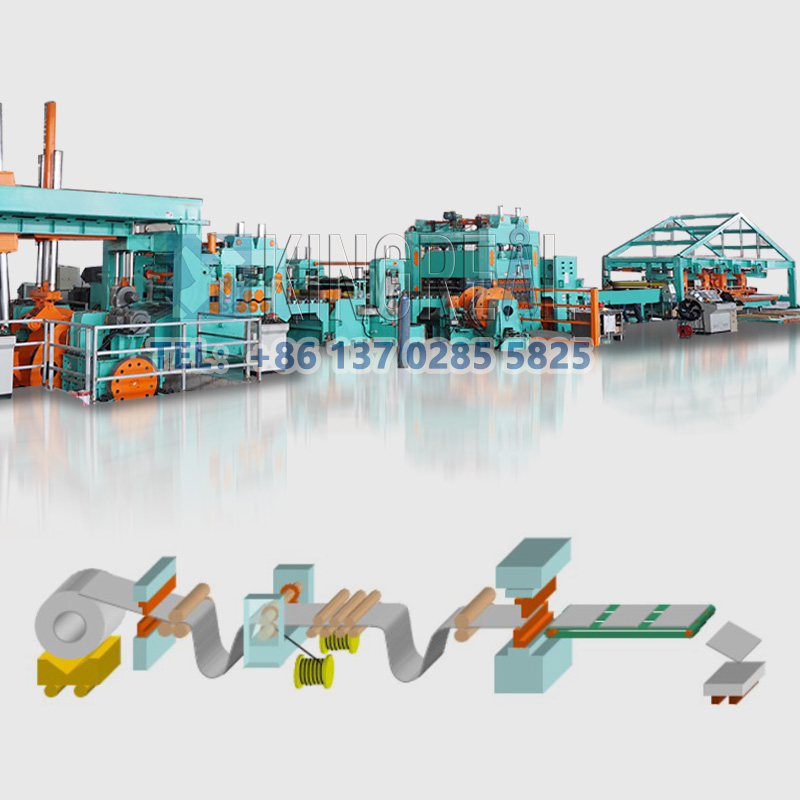

آلة التفكيك الهيدروليكية-- الآلة الدليلية الهيدروليكية للإطار--آلة التسوية ذات السبع بكرات--آلة التشذيب ذات الرأس المزدوج--مجمع Scarp--آلة التسوية ذات الـ11 لفة--جهاز تحجيم هوائي-- وحدة تغذية اللوحة الخلفية-- آلة القطع الهيدروليكية-- آلة التراص
أ. السعة: 30 طن
ب.مواصفات الفرامل: 4-DBH205
ج. ضربة رفع إطار المادة 650 مم (ارفع مباشرة إلى البكرة، ويمكن أن تتم إزالة بطانة المادة الفولاذية)

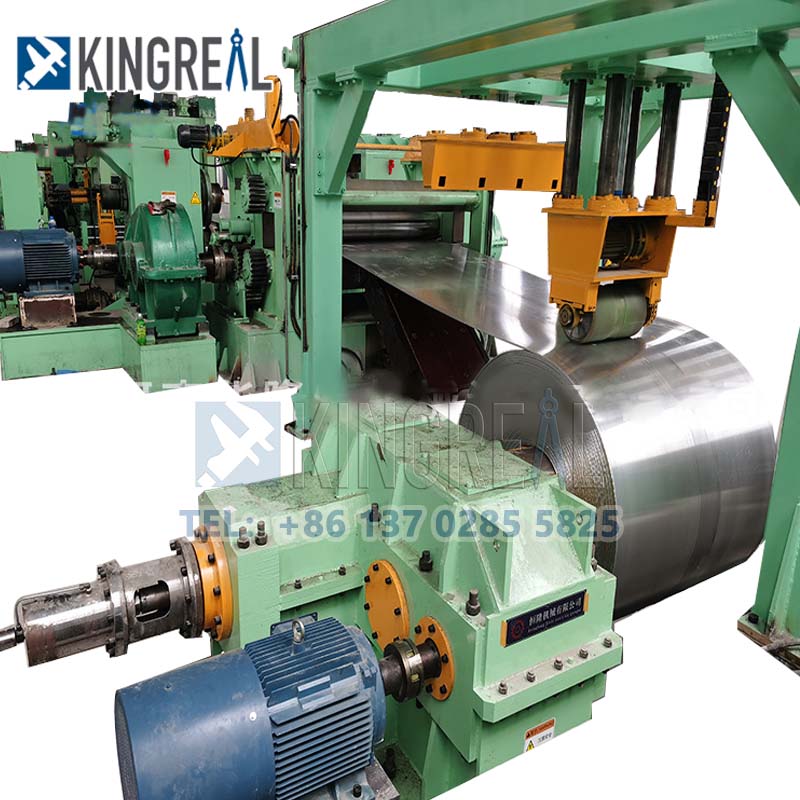

د.اعتماد آلية الضغط العلوي المخروطي المزدوج المحمل المزدوج لتثبيت الملف الفولاذي، يتم تشغيل حركة الطرف الثاني من قاعدة الماكينة بواسطة أسطوانات هيدروليكية ولها وظيفة توسيط المحرك المتزامن، والمغزل في الطرف الثاني من آلة فك اللفة مصمم بجهاز فرامل قرص هوائي.
إنها تعتمد هيكل التثبيت والتغذية ثنائي الأسطوانة وتسوية خمس بكرات. يقوم المحرك بتشغيل الأسطوانات العلوية والسفلية من خلال المخفض وصندوق التوزيع من خلال عمود التوصيل العالمي، ويتم ضبط الأسطوانة العلوية والضغط لأسفل للتغذية بواسطة الأسطوانة الهيدروليكية، ويتم ضبط الأسطوانة العلوية والضغط لأسفل للتسوية بواسطة الطاقة الكهربائية. مع الأخذ في الاعتبار التشغيل المتزامن لآلة التعليم ما قبل المدرسة ومضيف التسوية، فإن التحكم في المحرك يتم التحكم فيه عن طريق نظام التحكم DC من سلسلة PARKER590C الأمريكي. يعتمد عمود التوصيل العالمي على العمود العالمي الصناعي للطاحونة.
قطر أسطوانة التسوية: Φ220mm
تباعد لفة التسوية: 260 ملم
عدد البكرات: 2+5 بكرات
مادة الأسطوانة: الفولاذ المطروق GCr15 مع تصلب التردد المتوسط والمتوسط (HRC60)
قوة المحرك الرئيسي: 132 كيلو وات تيار مستمر
قوة المحرك للتعديل: 2-7.5 كيلو واط
المخفض الرئيسي: JZQ850
مخفض التعديل: 2-BWY4 تخفيض التأرجح
أ. الوظيفة: منع الورقة من نفاد الشكل عند التشغيل، وتنظيم الورقة في آلة التسوية الرئيسية. إنها تتكون من قاعدة الماكينة، بكرة الحد، شريحة المقعد الداعمة، بكرة التوجيه وجهاز التعديل. يتم توفير بكرات التوجيه العمودية على جانبي اتجاه عرض الورقة، ويتم تثبيت إطار بكرة التوجيه على الشريحة المعنية، والتي تحرك الشريحة على عمود التوجيه في اتجاه عرض الورقة من خلال المحرك عن طريق دفع صامولة قضيب السلك، وذلك للتكيف مع عروض الورقة المختلفة. التعديل بمحرك.
ب. نطاق التعديل: 900 ~ 2000 مم
مادة أسطوانة التوجيه: Gcr15(HRC60)
محرك التعديل: 2 ~ 3KW
مخفض التعديل: 2-WPDKS135 مخفض الدودة
الوظيفة: آلة القص تنجز بشكل أساسي مهام قطع الرأس، قطع الذيل، التشذيب الجانبي، القص الطولي والقص حسب الطول.
القدرة على التكيف مع المواد: إنها مناسبة للألواح الفولاذية ذات السماكات والمواد المختلفة، مثل الفولاذ الكربوني العادي، وسبائك الفولاذ المنخفضة عالية الجودة، وسبائك الفولاذ، وفولاذ خطوط الأنابيب، وألواح الفولاذ المقاوم للصدأ.
درجة الأتمتة: العملية برمتها تعمل تلقائيا، مما يقلل من التشغيل اليدوي ويحسن كفاءة الإنتاج.
القياس الدقيق: مع قياس عالي الدقة لضمان حجم القطع الدقيق.
تعديل فجوة شفرة القص: يمكن تعديل الفجوة الجانبية لشفرة القص لضمان جودة القطع.
أ. الموديل: الفرامل الهيدروليكية
ب. عدد الضربات في الدقيقة: 8 إلى 12 مرة
ج. مادة الشفرة: Cr12Mov
د. قوة المحرك: 55 كيلو واط
محطة التغذية:
أ. تتكون من إطار، وطاولة بكرة متأرجحة، وناقل بكرة ناقل، ووحدة طاقة. وظيفتها هي إدخال اللوحة المسطحة في آلة الرمي.
ب. المحرك: 7.5 كيلو واط
ج. المخفض: مخفض التأرجح BWY4
المغذية الرئيسية:
أ. تتكون من قاعدة الآلة، اللوحة، المنزلق، بكرة الرمي ووحدة الطاقة. رمي المواد رفع الأسطوانة العلوية وخفضها للتنفيذ الهوائي. ناقل الحركة ميكانيكي. وتتمثل مهمتها في تغذية اللوحة في طاولة الفناء.
ب. المحرك: 7.5 كيلو واط
ج. المخفض: مخفض التأرجح BWY4
طاولة التراص: تتكون من صفائح فولاذية ومقاطع فولاذية ملحومة معًا. وتتمثل مهمتها في تكديس اللوحة المسطحة المعايرة. الطول 12 متر.
الخزنة الهوائية: تتكون من مجموعة واحدة من أجهزة تسوية الحدود الطولية وثلاث مجموعات من أجهزة تسوية الحدود العرضية. يمكن تعديل كل من آليات التحديد والضبط وفقًا لعروض اللوحة المختلفة، ويكون التعديل يدويًا. تنفيذ تصحيح المواد هو مشغل هوائي.
 |
 |
 |
1. مجموعة كاملة من الخدمات المخصصة، وفقًا لاحتياجات إنتاج الألواح الخاصة بالعميل لتوفير قطع قياس ثقيل لتصميم رسم خط الطول، يمكن تهيئتها مع الاختيار.
2. توفير تكوينات مختلفة لخط القطع الثقيل حسب الطول، مثل عربة التحميل، وجهاز التشذيب، والتكديس التلقائي، والتفريغ التلقائي، وما إلى ذلك؛ تحقيق الإنتاج التلقائي بالكامل.
3. توفير مجموعة متنوعة من الملحقات لضمان ثبات وطول عمر قطع المقياس الثقيل لخط الطول؛
4. ضمان خدمة ما بعد البيع للمهندسين المحليين، يمكنهم توجيه تركيب خط القطع الثقيل حسب الطول في الموقع.
5. خدمة ما بعد البيع عبر الإنترنت على مدار الساعة طوال أيام الأسبوع، والإجابة الفنية.
1/ ما هو الحد الأقصى لسماكة الصفائح الفولاذية التي يمكن أن تقطعها آلة خط القطع حسب الطول؟
يمكن للخطوط المقطوعة حسب الطول من KINGREAL STEEL SLITTER قطع المواد المعدنية بسماكة تتراوح من 0.2 مم إلى 25 مم. يعتمد النموذج المحدد الموصى به على متطلباتك.
2/كم من الوقت تدوم شفرات الماكينة المقطوعة بالطول؟
يعتمد العمر الافتراضي لشفرات الماكينة المقطوعة حسب الطول على المادة التي يتم قطعها وتكرار الاستخدام. يوفر KINGREAL STEEL SLITTER أيضًا شفرات فولاذية مصنوعة من سبائك مخصصة لإطالة عمر الخدمة.
3/ما هي المواد المناسبة لخطوط القطع الطولية؟
آلات القطع حسب الطول KNGREAL مناسبة في المقام الأول للفولاذ والفولاذ المقاوم للصدأ والفولاذ الكربوني والألومنيوم والنحاس والمواد المعدنية الأخرى.
4/ماذا لو تعطلت آلة القطع حسب الطول؟
تتميز ماكينات القطع الطولي KINGREAL STEEL SLITTER بجودة موثوقة للغاية. في حالة تلف أي أجزاء، سوف توفر لك KINGREAL STEEL SLITTER قطع الغيار.
5/ما هي أنواع آلات القطع الطولية التي تقدمها؟
ستوفر شركة KINGREAL STEEL SLITTER آلات القطع حسب الطول التي تتوافق مع متطلبات المشروع الفعلية للعميل، بما في ذلك مواد المعالجة، وسمك المادة، والعرض، والطول، وطريقة القطع. ويمكن لـ KINGREAL STEEL SLITTER أيضًا تجهيز ماكينات القطع حسب الطول بمكونات خاصة.
