تقدم KINGREAL STEEL SLITTER الحل الكامل لآلة قطع المعادن

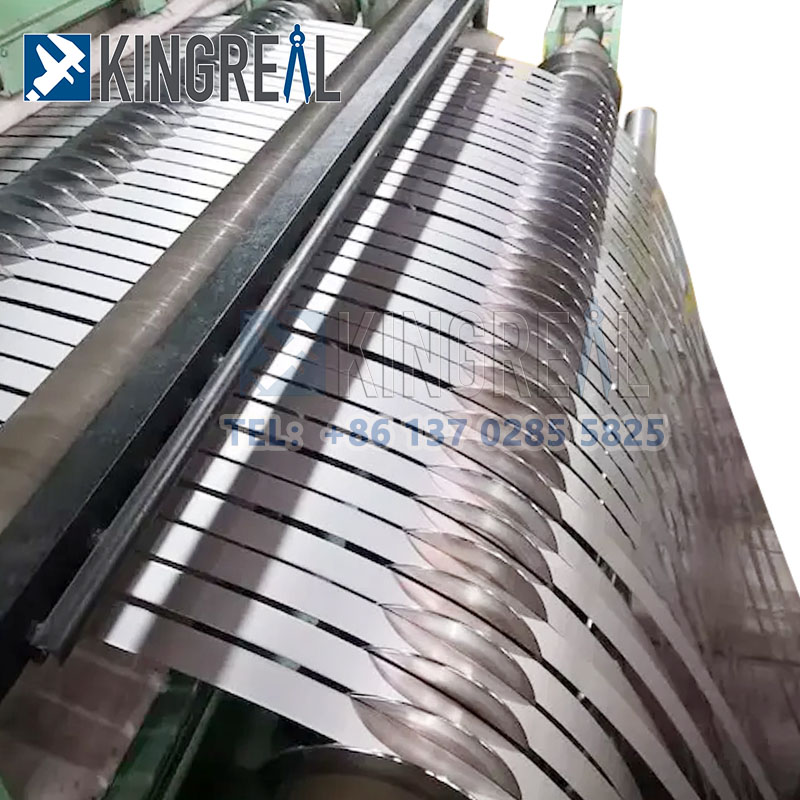

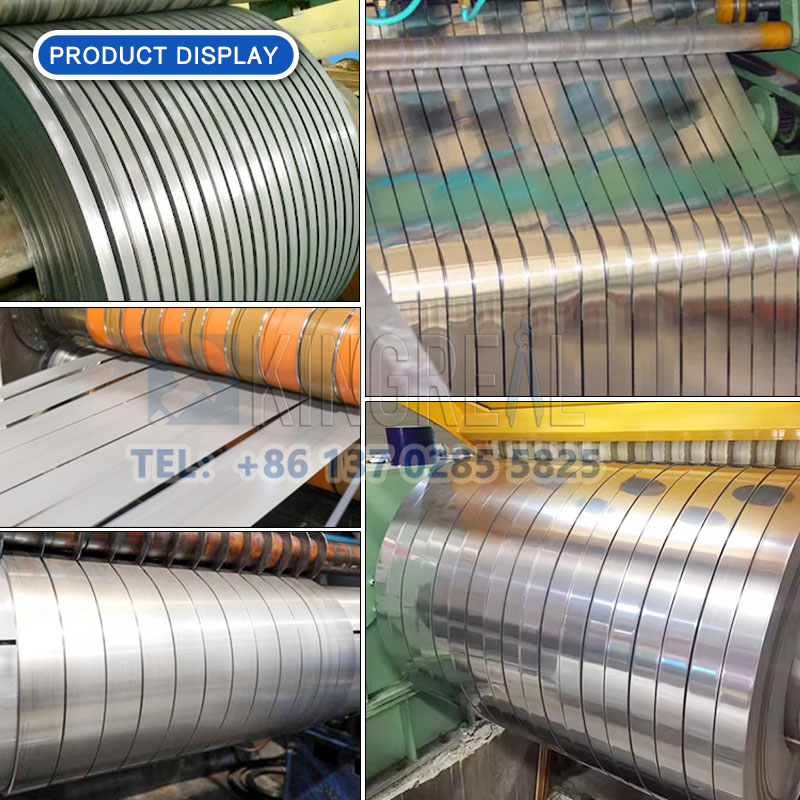

آلة قطع المعادن KINGREAL STEEL SLITTER يمكنها إنتاج شرائح ضيقة بعرض خاص للعملاء من الفولاذ، الفولاذ المقاوم للصدأ، الألومنيوم، النحاس، والمواد المعدنية الأخرى بسمك يتراوح من 0.2 إلى 16 مم. يمكنها تقطيع ما يصل إلى 40 شريطًا في وقت واحد. إن سرعة إنتاج آلة قطع المعدن قابلة للتعديل، وتصل إلى الحد الأقصى 230m/min.

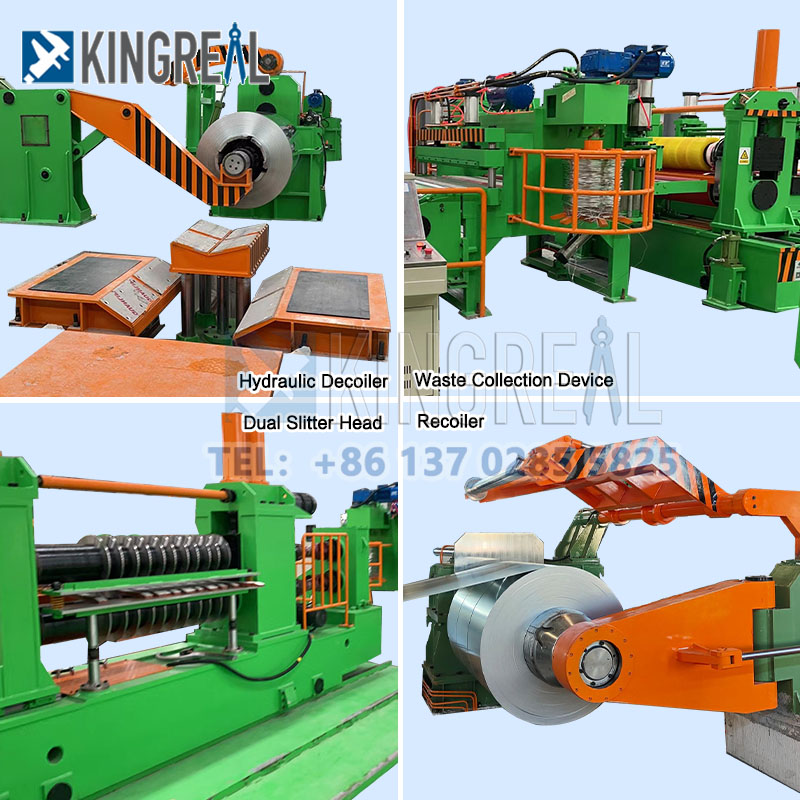

آلة قطع المعادن لديها الوظائف الرئيسية لآلة التفكيك، جهاز فرد الشعر، قطع اللفائف، شد الحزام، وإعادة اللف. تشتمل معدات العمل الرئيسية لآلة قطع المعادن على عربة التغذية، وآلة التفكيك، وآلة التسوية والطاقة، والحلقة الأمامية، وآلة قطع المعادن والطاقة، وآلة جمع حافة النفايات، والحلقة الخلفية، وآلة شد الحزام، وآلة اللف، والدعم الإضافي، وجهاز التفريغ، والنظام الهيدروليكي، والنظام الكهربائي، إلخ.

خط تقطيع المعادن KINGREAL STEEL SLITTER يعتمد التحكم المركزي PLC وشاشة عرض الواجهة بين الإنسان والآلة. إنه نظام تحكم إلكتروني تهيمن عليه العلامات التجارية مثل Siemens وSchneider، والذي يمكن ضبطه بحرية وفقًا لكمية طلب المستخدم وعدد الشرائط ومواصفات الشريط المختلفة وسرعة الشريط وغيرها من المعلمات.

التفاصيل الفنية لآلة قطع المعادن

1. منتج لفائف الصلب

المواد الخام: جي آي / الكربون الصلب

سمك المادة: 0.25-2 مم (حسب طلبك)

وزن الملف: ≥ 10 طن

عرض الملف: 500-1500 ملم

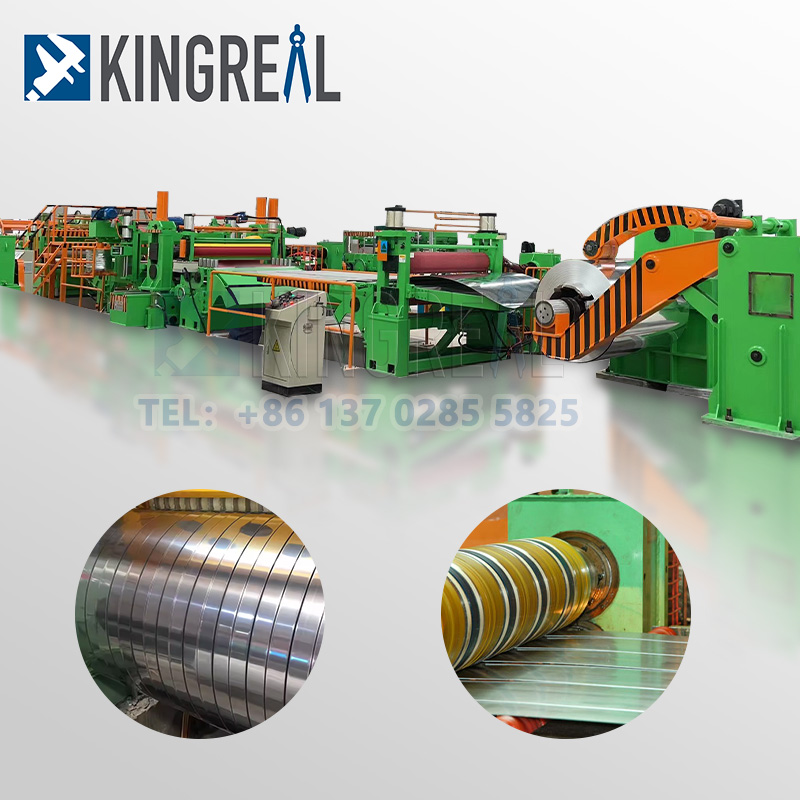

خط آلة قطع لفائف الصلب البسيطة معدات قطع الصفائح المعدنية

1. رافعة عالية الدقة لخط الحز المعدني

الاستخدام: دعم الملف والمحركات الهيدروليكية التي تتوسع وتتقلص. تحميل الملف بشكل نشط.

نوع العمل : هيدروليك

قدرة التحميل: 20 طن

المكون: القاعدة، نظام الكسر، العمود الرئيسي، إطار الماكينة، نظام التوسيع والتقليص من نوع التدعيم القطري، مضخة الزيت الهيدروليكي، المحرك، نظام ملف الضغط، إلخ.

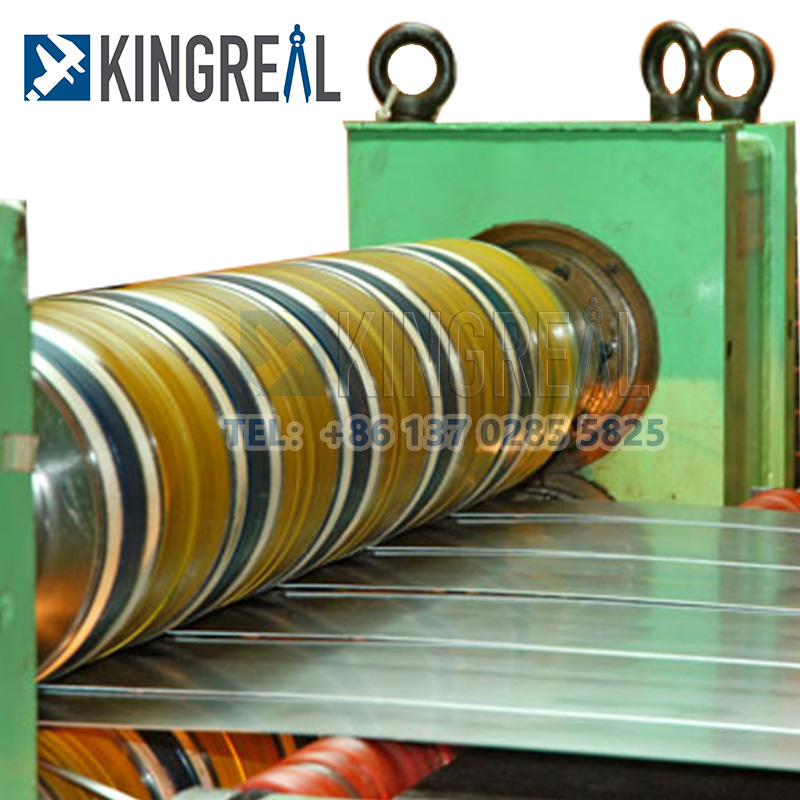

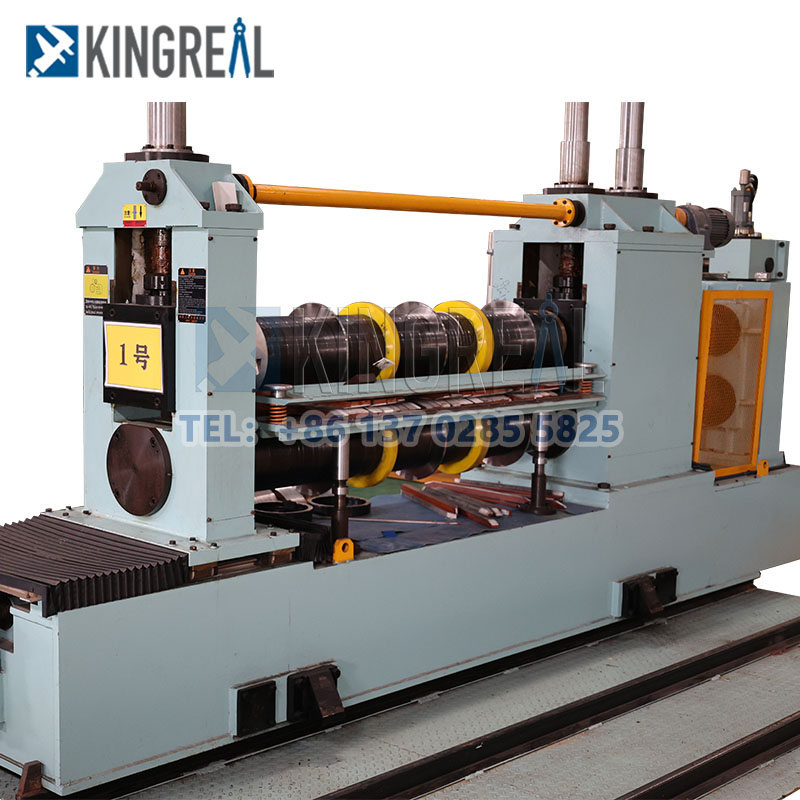

3. آلة الحز المعدنية الرئيسية

الاستعمال: آلة الحز المعدنية الرئيسية

يحتوي على جهاز توجيه في كل جانب وفرشاة مسح مغذية، إلى الشرائط النهائية ومنعها من القفز وتحسين دقة القطع.

يحتوي نظام الحز المعدني على مقص قص وسحب نشط ويمكنه تبديلها لتلبية جميع متطلبات الدقة بسماكات مختلفة. يوجد أيضًا جهاز لف الخردة.

قطر عمود القطع: Φ 150 مم

مادة عمود القطع: 40 كر مع معالجة تقسية

مادة القطع: 9CrSi

دقة قطع المعدن: ±±0.05 مم

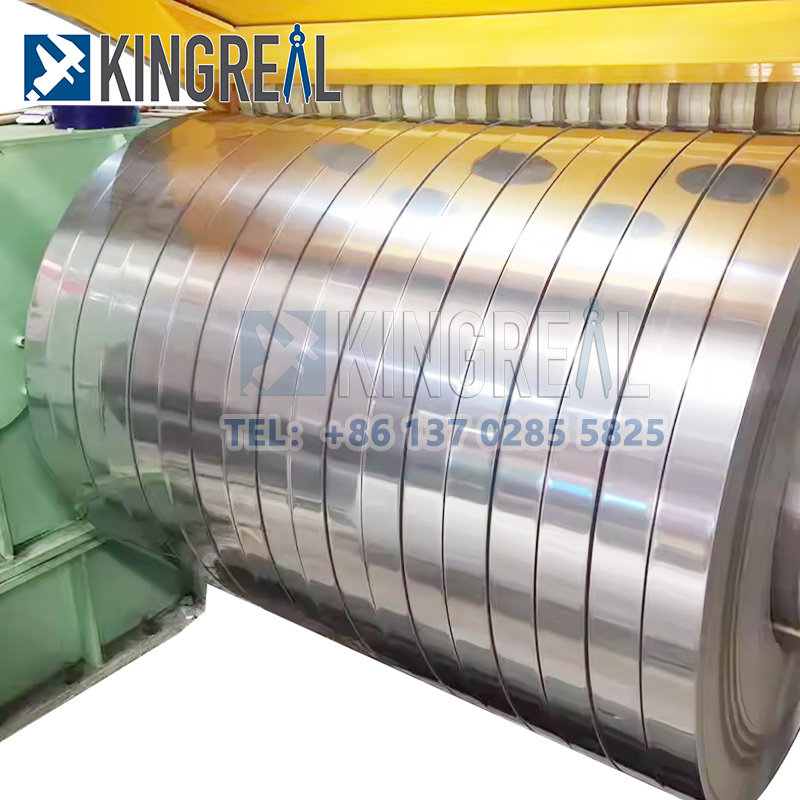

4. جهاز تقطيع وإعادة لف المعادن

الاستخدام: جهاز إعادة لف وتقطيع المعادن يتعاون مع شرائح الفولاذ النهائية بعد التقسيم المسبق الأول والتقسيم الثاني لضمان الجودة المتساوية والمحكمه لجهاز إعادة اللف. توتر الارتداد قابل للتعديل، وسرعة الارتداد قابلة للتعديل.

قدرة التحميل: 10 طن

قطر الثقب الداخلي: Φ508 ملم

المكون: القاعدة، العمود الرئيسي، إطار الآلة، نظام التوسيع والتقليص من نوع التدعيم القطري الهيدروليكي، محرك ذو سرعة قابلة للتعديل (45KW)، مخفض، قضيب لولبي، عمود تقسيم، إلخ.

خيارات التكوين الاختيارية لخط الحز المعدني

1. رافعة عالية الدقة لخط الحز المعدني

آلة تسوية آلة قطع المعادن هي جهاز يستخدم لتسوية الألواح الفولاذية غير المستوية. تعتمد آلة التسوية هيكل الأسطوانة أحادي الطبقة مع بكرتين علويتين و3 بكرات سفلية.

كل أسطوانة تسوية في آلة تسوية المعادن هي عبارة عن خراطة دقيقة، ومقساة، ومطلية بالكروم، وأرضية لضمان صلابة السطح والتشطيب، ولتحقيق أفضل تأثير للتسوية. يتم تشغيل بكرات التسوية بشكل مستقل بواسطة علبة تروس التوزيع من خلال أدوات التوصيل العامة، ويمكن للآلة الواحدة التحرك للأمام والخلف.

2.Loop Bridge لآلة الحز المعدنية

يتم استخدام جسر الحلقة لآلة قطع المعادن للتحكم في المزامنة والتخزين المؤقت لسرعة الحزام الفولاذي بين آلة القطع ووحدة التغذية. الطاولة مصنوعة من لوح النايلون لضمان عدم خدش سطح اللوحة. تتحكم ثلاثة أزواج من العيون الكهربائية في موضع الحزام الفولاذي في الحفرة الحلقية للحفاظ على سعة تخزين كافية في الحفرة.

Cumhacht iomlán

3. آلة لقط آلة الحز المعدنية

يمكن استخدام آلة التثبيت لآلة قطع المعدن في آلة اللف لقطع المقاطع، والتعامل بمرونة مع مشكلة لف اللفات الكبيرة والصغيرة. الاستعداد للعملية اللاحقة. يتم تشغيله بواسطة أسطوانة زيت.

عند قطع الألواح ذات السماكات المختلفة، يمكن تعديل الفجوة بين شفرات المقص يدويًا. يمكن استبدال شفرات المقص ذو الجوانب الأربعة واستخدامها بالتناوب. قطع من الأعلى إلى الأسفل.

ما هي ميزة آلة الحز المعدنية؟

1. تلبية احتياجات معالجة الملف المختلفة.

آلة قطع المعادن KINGREAL STEEL SLITTER يمكنها معالجة لفائف الألمنيوم، لفائف الفولاذ المقاوم للصدأ، الملفات المجلفنة، لفائف الصلب السيليكون والملفات المدرفلة على الساخن، وما إلى ذلك، مع نطاق سمك يتراوح من 0.2 إلى 16 مم وعرض الملف من 600 إلى 2500 مم. يمكن انزلاقه إلى عروض محددة وفقًا لاحتياجات المعالجة الخاصة بالعميل ثم لفه أخيرًا. أرسل لنا معلمات الملف الخاص بك، وسوف يساعدك KINGREAL STEEL SLITTER على تصميم رسومات خط إنتاج آلة قطع المعادن وحلول تكنولوجيا الإنتاج.

2. خط الحز المعدني عالي السرعة.

يمكن لآلة قطع المعادن KINGREAL STEEL SLITTER أن تصل إلى 150 م / دقيقة إلى 200 م / دقيقة، ويمكن أن يساعد تصميم آلة قطع المعادن عالية السرعة عملاء مصانع معالجة الملفات الكبيرة على تحسين كفاءة الإنتاج بشكل فعال وتحقيق أرباح أعلى. قامت شركة KINGREAL STEEL SLITTER بزيادة سرعة إنتاج آلة قطع المعادن عن طريق إضافة وظائف أوتوماتيكية بالكامل إلى تكوين مقعد السكين، والأجهزة المساعدة للفك وإعادة اللف، وما إلى ذلك.

3. توفير خدمة تركيب آلة الحز المعدنية بعد البيع.

لقد شكلت KINGREAL STEEL SLITTER فريقًا محترفًا من مهندسي ما بعد البيع للمساعدة في التجميع والتركيب والإنتاج لخط قطع المعدن، مما يضمن أن العملاء يمكنهم تشغيل خط قطع المعدن بسلاسة. في نفس الوقت، نحن نقدم إرشادات تشغيل وصيانة آلة قطع المعادن الاحترافية للمشغلين في مصنع العميل.

الأسئلة الشائعة المتعلقة بخط قطع المعادن

1. كيفية الحصول على عرض أسعار كامل لآلة قطع المعادن؟

لدى KINGREAL STEEL SLITTER فريق فني محترف لمتابعة احتياجات معالجة الملفات للعملاء ورسومات التصميم والحلول التقنية لآلات قطع المعادن. يرجى تقديم المواد الخام والسمك والعرض ووزن الملف للملفات والمعلمات الأخرى.

2.هل يمكن تخصيص المكونات المختلفة لآلة الحز المعدنية؟

بالطبع! سيتم تخصيص كل مكون من مكونات آلة قطع المعادن على أساس معلمات ملف العميل، وسرعة القطع، ومخرجات معالجة الملف، ومنطقة المصنع والتخطيط وعوامل أخرى. سوف توفر KINGREAL STEEL SLITTER للعملاء أفضل حلول إنتاج آلات قطع المعادن

3. كيفية ضمان جودة آلة قطع المعادن؟

لدى KINGREAL STEEL SLITTER فريق إنتاج محترف وورشة إنتاج كاملة. بدءًا من شراء المواد الخام وحتى المعالجة باستخدام الحاسب الآلي وصب المكونات، يكون الفريق الفني المحترف مسؤولاً عن العملية بأكملها.

في نفس الوقت، تم إنشاء نظام كامل لفحص جودة آلة قطع المعادن. بعد تصنيع خط قطع المعدن، سيتم اختبار دقة المكونات عن طريق التباطؤ في المصنع. وسيتم دعوة العملاء إلى المصنع للفحص والتعلم في الموقع.

العملاء في مصنع خط تقطيع المعادن KINGREAL STEEL SLITTER
