قطع تلقائي كامل لخط الطول

فيديو حول القطع التلقائي الكامل لخط الطول

ما هو القطع التلقائي الكامل لخط الطول؟

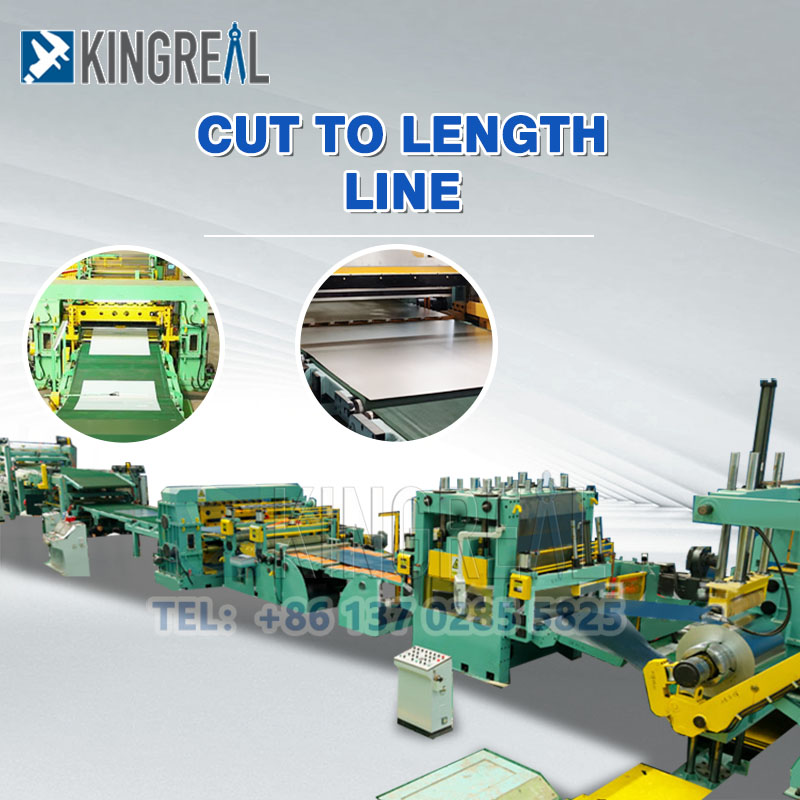

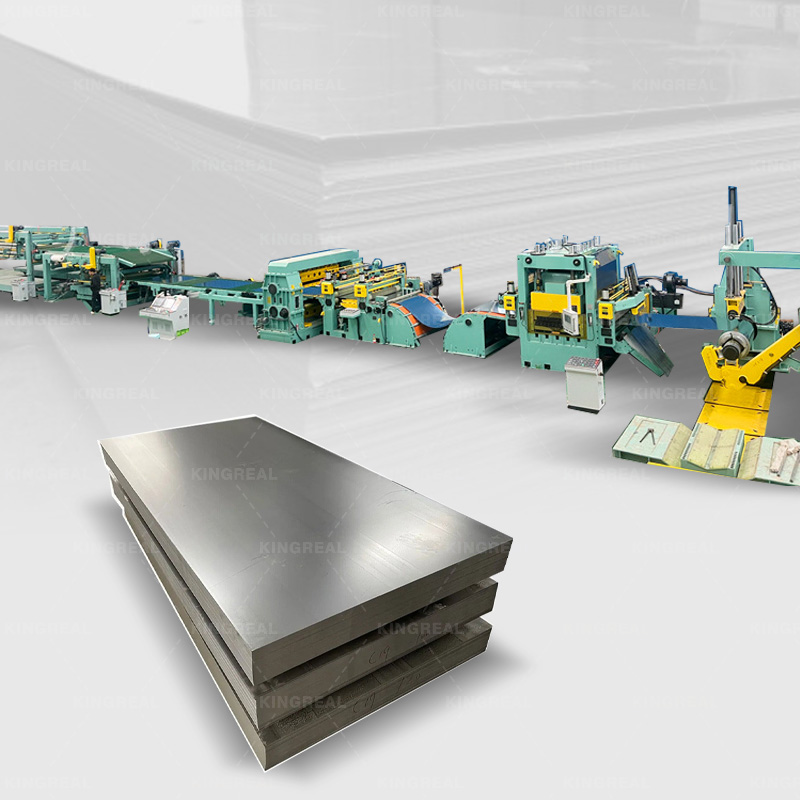

إن خط القطع التلقائي الكامل لطول KINGREAL STEEL SLITTER هو تصميم لقطع لفائف المواد المختلفة في الورقة المطلوبة وتكديس الملف الشخصي، والذي يتكون بشكل أساسي من آلة فك اللف، وأداة تسوية المشبك، والقاطع، والمكدس، وما إلى ذلك، ومجهز بأجهزة مساعدة مثل وحدة التغذية، وجهاز التوجيه الجانبي، وجهاز النقل، والناقل، وما إلى ذلك.

إن خط القطع حسب الطول الأوتوماتيكي بالكامل المصمم بواسطة KINGREAL STEEL SLITTER يحتاج فقط إلى إدخال سرعة الإنتاج المطلوبة والعرض المحدد على شاشة اللمس PLC بين العمليات، ومن ثم يمكن أن يبدأ الإنتاج التلقائي.

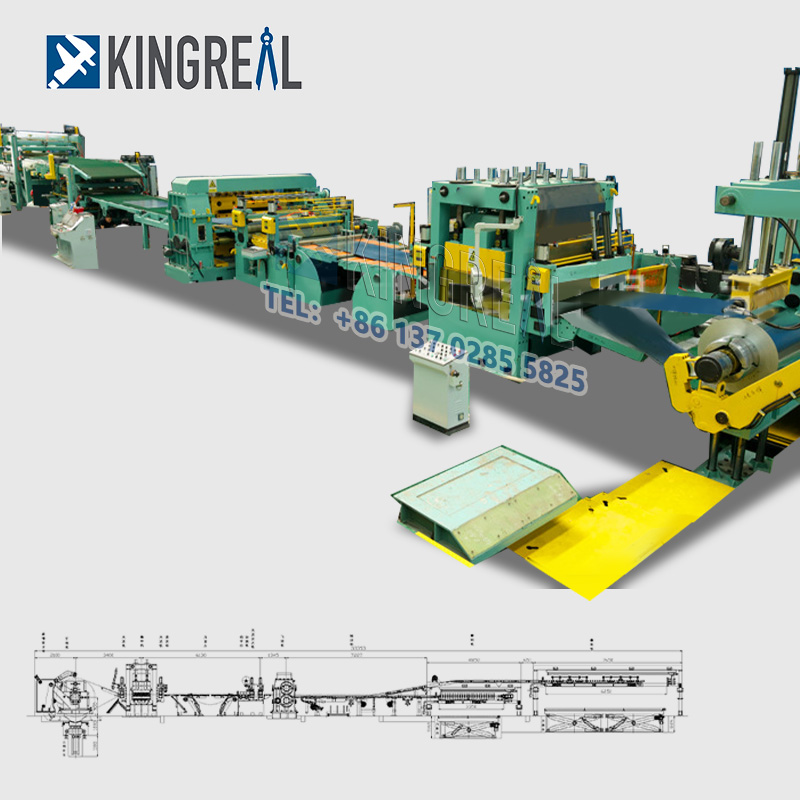

سير عمل القطع التلقائي الكامل لخط الطول

آلة فك اللف مع عربة ترولي --- آلة فك اللفافة الهيدروليكية --- Straigntener --- جسر حلقي --- جهاز تشفير وقياس (مع قرص اللوحة الخلفية) --- آلة قطع --- ناقل --- منصة رفع هيدروليكية --- مكدس مع جهاز منفاخ --- عربة تفريغ

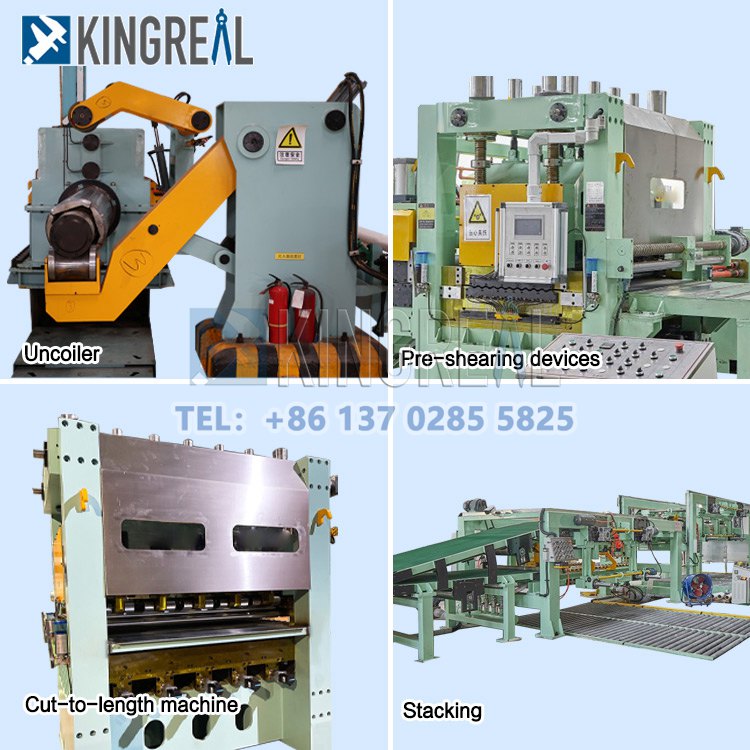

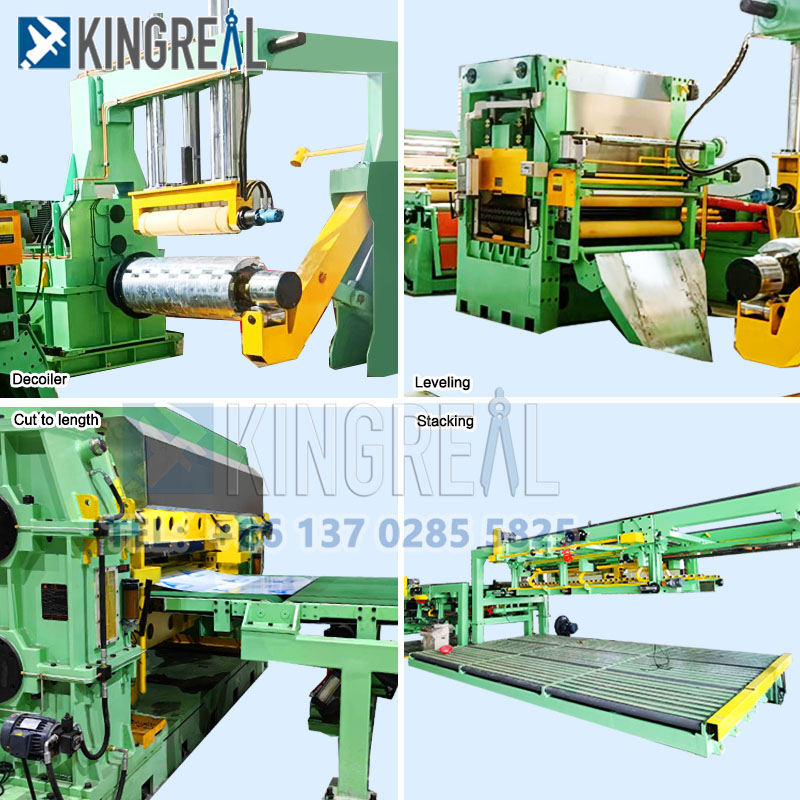

تفاصيل المكونات الرئيسية لخط القطع التلقائي الكامل حسب الطول

آلة فك اللفافة الكابولية الهيدروليكية لآلة القطع التلقائي الكاملة حسب الطول

الوظيفة: يتم استخدامه للتخلص من السرعات المختلفة وإعادة الورقة المتتبعة الخاطئة إلى الاتجاه الصحيح.
يتم استخدام الأسطوانات الهيدروليكية لجعل آلة تفكيك اللفافة قابلة للسحب ومناسبة للقطر الداخلي للملف. وهي مجهزة بذراع ناتئ.
يعمل محرك عزم الدوران 10 0 نيوتن متر على تشغيل الملف في اتجاهين أمامي وخلفي، ويمكنه أيضًا الاسترخاء مع التوتر.

حلقة للقص التلقائي الكامل لآلة الطول

تستخدم حلقة القطع حسب الطول مجموعتين من العيون للتحكم في مخزن السرعة بين آلة فك اللفة وآلة التقطيع. يتم التحكم في عيون T بواسطة PLC.
الوظيفة: يتم استخدامه للتخلص من السرعات المختلفة وإعادة الورقة المتتبعة الخاطئة إلى الاتجاه الصحيح.
في البداية، يتم رفع المنصات والألواح الانتقالية بواسطة أسطوانات لتمرير الرأس. عند العمل، تتحرك لوحة النقل والمنصات إلى الأسفل ويتم تخزين اللوحات في الحفرة.

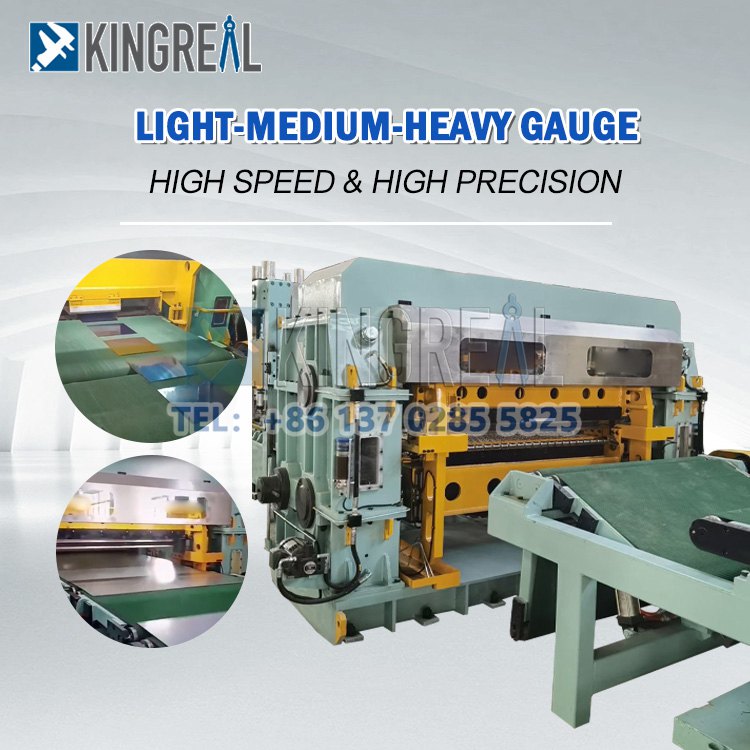

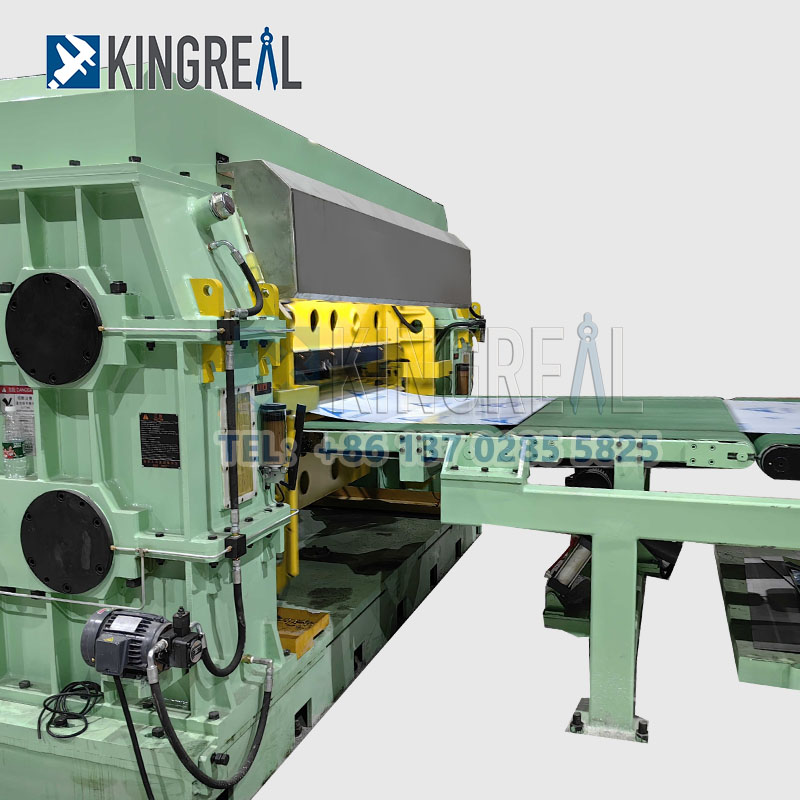

آلة قطع عالية السرعة لآلة القطع الأوتوماتيكية الكاملة حسب الطول

قطع تلقائي كامل لوضع القص على طول الخط: القص الهيدروليكي لأعلى ولأسفل، مع القص التلقائي للإشارة المباشرة للمغذي
باستخدام مواد قطع تصميم تعديل الفجوة، يمكن للمعالجة الحرارية قص الألواح الفولاذية 2 مم بأمان

جهاز تكديس هوائي لآلة القطع التلقائي الكاملة حسب الطول

تكديس الألواح بالهواء المضغوط، ورفع يتم التحكم فيه بواسطة PLC. يتم سحب ثلاثة محركات بقدرة 0.75 كيلو واط لضبط العرض والطول.
وهي مجهزة ببوق جهاز الرياح المطابق المذكور مع مروحة الضغط العالي لمنع احتكاك الصفائح المعدنية.

النظام الهيدروليكي لآلة القطع الأوتوماتيكية الكاملة حسب الطول

تأكد من استخدام كل مكون هيدروليكي. ضغط العمل للنظام الهيدروليكي هو 6.3-16Mpa.

ميزة القطع التلقائي الكامل لخط الطول

- إنتاج أوتوماتيكي كامل للقطع التلقائي الكامل لخط الطول

عندما يتم تشغيل خط القطع التلقائي الكامل حسب الطول من KINGREAL STEEL SLITTER، فإن المكونات الرئيسية مثل آلة التفكيك، وجهاز فرد الشعر، وآلة القطع حسب الطول، وجهاز جمع النفايات، وحزام النقل، والمكدس تعمل تلقائيًا معًا لمعالجة الملفات بكفاءة. يمكن لآلة القطع الأوتوماتيكية الكاملة حسب الطول تحويل الملفات بسرعة إلى صفائح، مما يؤدي إلى تقصير دورات الإنتاج بشكل كبير.

إن خطوط القطع الأوتوماتيكية الكاملة حسب الطول من KINGREAL STEEL SLITTER مؤتمتة للغاية، مع إدارة النظام بأكمله بواسطة لوحة تحكم PLC. يقوم المستخدمون ببساطة بإدخال معلمات الإنتاج ذات الصلة، مثل العدد المطلوب من الأوراق التي سيتم قطعها، وطول القطع، وسرعة الإنتاج، على لوحة التحكم، وتبدأ آلة القطع الأوتوماتيكية الكاملة للطول تلقائيًا وتبدأ في التشغيل.

تم تصميم خطوط القطع التلقائي الكاملة من KINGREAL STEEL SLITTER لتكون سهلة الاستخدام. لمساعدة العملاء على البدء بسرعة، توفر KINGREAL STEEL SLITTER دروس فيديو مفصلة وأدلة تشغيل لضمان قدرة كل مستخدم على إتقان عملية القطع التلقائي الكامل للآلة بسرعة. علاوة على ذلك، عند الطلب، سوف تقوم KINGREAL STEEL SLITTER بإرسال مهندسين محترفين إلى منشأة العميل للتدريب في الموقع لضمان أن كل عامل ماهر في تشغيل خط القطع التلقائي الكامل.

لضمان دقة القطع، قامت شركة KINGREAL STEEL SLITTER بتجهيز آلة القطع الأوتوماتيكية الكاملة حسب الطول بنظام تغذية عالي الاستقرار، مما يضمن تغذية الصفائح بشكل متساوي ودقيق في آلة القطع حسب الطول. تعد خشونة السطح واستدارة بكرات التغذية أمرًا ضروريًا لنقل الألواح بشكل سلس. إذا كانت بكرات التغذية خشنة أو غير مستديرة بدرجة كافية، فقد تهتز الصفائح أثناء النقل، مما يؤدي إلى انحرافات في أبعاد القطع. علاوة على ذلك، فإن استقرار عزم دوران محرك التغذية له نفس القدر من الأهمية، حيث أن التقلبات في عزم دوران القيادة تؤثر بشكل مباشر على استقرار سرعة التغذية. لمعالجة هذه المشكلة، قامت شركة KINGREAL STEEL SLITTER أيضًا بتجهيز آلة القطع الأوتوماتيكية الكاملة حسب الطول بجهاز تحديد موضع دقيق لضمان وضع الورقة بشكل صحيح قبل القطع. يمكن تعديل دقة جهاز تحديد المواقع هذا وفقًا لمتطلبات معالجة الألواح، مما يحقق عادةً معيار دقة عاليًا يتراوح من ±0.1 مم إلى ±0.5 مم.

لضمان دقة القطع، قامت شركة KINGREAL STEEL SLITTER بتجهيز آلة القطع الأوتوماتيكية الكاملة حسب الطول بنظام تغذية عالي الاستقرار، مما يضمن تغذية الصفائح بشكل متساوي ودقيق في آلة القطع حسب الطول. تعد خشونة السطح واستدارة بكرات التغذية أمرًا ضروريًا لنقل الألواح بشكل سلس. إذا كانت بكرات التغذية خشنة أو غير مستديرة بدرجة كافية، فقد تهتز الصفائح أثناء النقل، مما يؤدي إلى انحرافات في أبعاد القطع. علاوة على ذلك، فإن استقرار عزم دوران محرك التغذية له نفس القدر من الأهمية، حيث أن التقلبات في عزم دوران القيادة تؤثر بشكل مباشر على استقرار سرعة التغذية. لمعالجة هذه المشكلة، قامت شركة KINGREAL STEEL SLITTER أيضًا بتجهيز آلة القطع الأوتوماتيكية الكاملة حسب الطول بجهاز تحديد موضع دقيق لضمان وضع الورقة بشكل صحيح قبل القطع. يمكن تعديل دقة جهاز تحديد المواقع هذا وفقًا لمتطلبات معالجة الألواح، مما يحقق عادةً معيار دقة عاليًا يتراوح من ±0.1 مم إلى ±0.5 مم.

تم تجهيز ماكينة القطع الأوتوماتيكية الكاملة حسب الطول من KINGREAL STEEL SLITTER بمكدس متقدم، مما يضمن نقل الصفائح المقطوعة تلقائيًا إلى موقع محدد للتكديس. لا يضمن هذا التصميم التراص الأنيق فحسب، بل يسمح أيضًا للمستخدم بضبط كمية التراص.

التاريخ المرجعي لآلة القطع التلقائي الكاملة حسب الطول

الأسئلة الشائعة حول القطع التلقائي الكامل لخط الطول

أقصى وزن للملف

KINGREAL STEEL SLITTER هو مصنع ومورد محترف. تقدم KINGREAL STEEL SLITTER حلولاً كاملة في معالجة اللفائف وبناء الأدوات الآلية، والتي تشمل خط القطع عالي السرعة لخط الطول، وآلة القطع حسب الطول ببساطة، وآلة القص الذبابة للقطع حسب الطول، وآلة القص المتأرجح للقطع حسب الطول، وآلة القص الثابتة للقطع حسب الطول. لدى KINGREAL STEEL SLITTER فريق محترف وخبرة مشروع غنية، ويمكنه أن يوفر لك أفضل خدمة، مرحبا بكم في الاتصال بنا.

كيف تزور شركتك؟

يقع مصنع KINGREAL STEEL SLITTER في مدينة Foshan بمقاطعة Guangdong. لذلك هناك طريقتان إلى مدينتنا.
واحد بالطائرة، مباشرة إلى فوشان أو مطار قوانغتشو. آخر بالقطار، مباشرة إلى محطة فوشان أو قوانغتشو.
KINGREAL STEEL SLITTER سوف يقلك في المحطة أو المطار.

كيف تطلب؟

كيفية تثبيت الجهاز؟

من أجل مساعدة عملائنا على حل مشاكل تركيب الماكينة، ستوفر KINGREAL STEEL SLITTER خدمات التثبيت عبر الإنترنت والمحلية مجانًا!
