آلة قطع الصفائح المعدنية من KINGREAL STEEL SLITTER تستخدم عادة في فك اللفائف، وتسوية وقطع الملفات من مواد مختلفة وسمك للعرض المحدد من قبل العملاء. تتراوح سماكة الملف الشائعة من 0.3 إلى 3 مم، مع تصميمات إنتاج مختلفة لمختلف المواد الخام ومتطلبات الإنتاج. لا تتردد في إرسال طلبك إلى KINGREAL STEEL SLITTER!
تعمل شركة KINGREAL STEEL SLITTER في مجال تصنيع معدات معالجة اللفائف، مما يوفر للعملاء مجموعة من الخدمات في التصميم والإنتاج والمبيعات. وأبرز المنتجات هي ماكينة قطع اللفائف وخط القطع حسب الطول. تُستخدم هذه الآلات على نطاق واسع في قطع أو قص أو ثقب الصفائح المعدنية بأحجام وأشكال مختلفة. خط قطع الصفائح المعدنية إلى الطول هو أحد ميزات KINGREAL STEEL SLITTER التي تتميز بمعدات معالجة الملف، المستخدمة لمعالجة الملف إلى صفائح العرض المحددة.

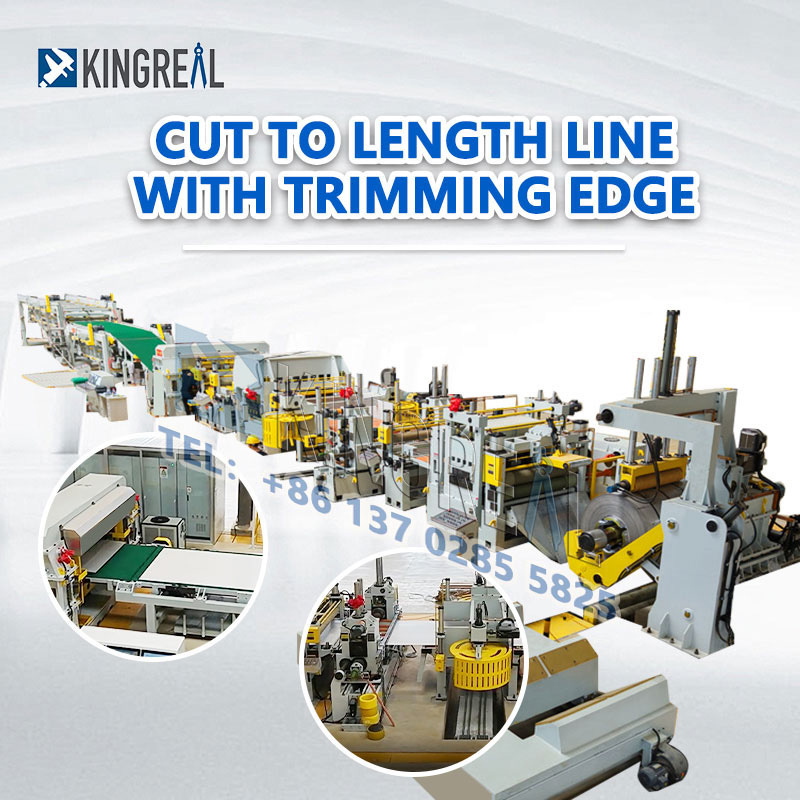

يتم استخدام آلة قطع الصفائح المعدنية بطول KINGREAL STEEL SLITTER لفك اللفائف والتسوية والتغذية والقطع حسب الطول والتشذيب والتكديس للملفات المعدنية، وتشمل المواد القابلة للتطبيق لفائف الألومنيوم والفولاذ المقاوم للصدأ والفولاذ المدلفن على البارد والفولاذ المدرفل على الساخن والPPGI وشريط النحاس ومواد أخرى، مما يضمن أن الدقة القطرية لآلة قطع الصفائح المعدنية بالطول هي ≥0.50 مم، ويمكن أن تكون السرعة القصوى كما يلي:يصل إلى 80 م/دقيقة.
ستؤثر السماكات المختلفة للملفات والمواد وعروض القص بشكل مباشر على تصميم خط قطع الصفائح المعدنية حسب الطول. السمك الشائع للملفات هو 0.3-3 مم، وطول القص الشائع هو 1200-1600 مم، وهو أحد متطلبات الإنتاج لمعظم العملاء. في الوقت نفسه، يمكن لـ KINGREAL STEEL SLITTER أيضًا تخصيص التصميم وفقًا لاحتياجات الإنتاج المحددة للعميل، إما اختيارقطع قياس ثقيل لخط الطولأوقطع لفائف مدمجة لخط الطول.
مع أكثر من 20 عامًا من الخبرة في التصنيع والمبيعات، نجحت شركة KINGREAL STEEL SLITTER في بيع خط القطع الطولي الخاص بها إلى دول مثلالسعودية والهند وروسياوقادرة على تقديم الحلول المثلى وخدمة ما بعد البيع.

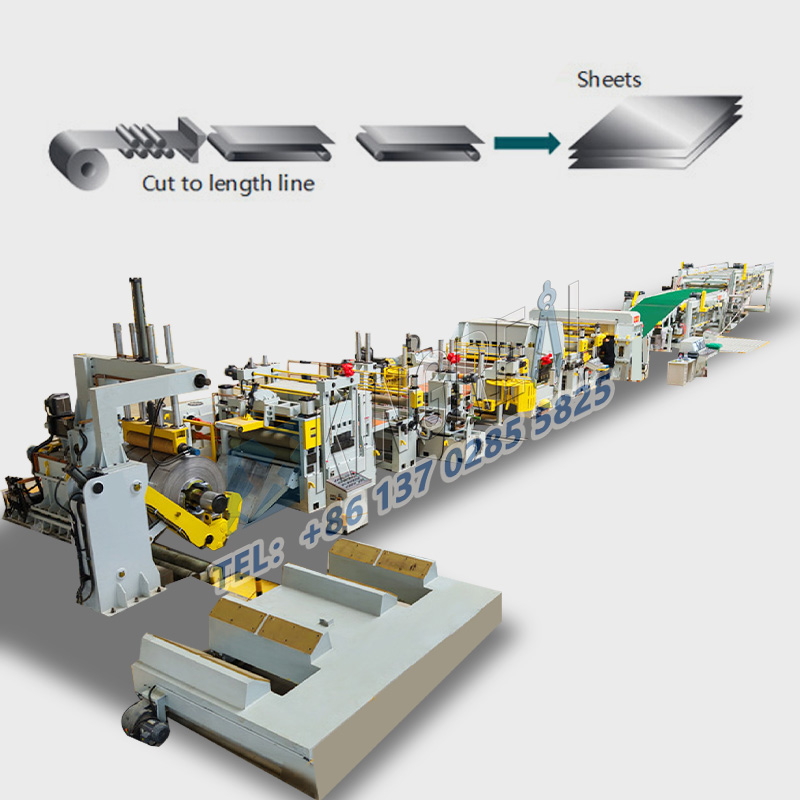

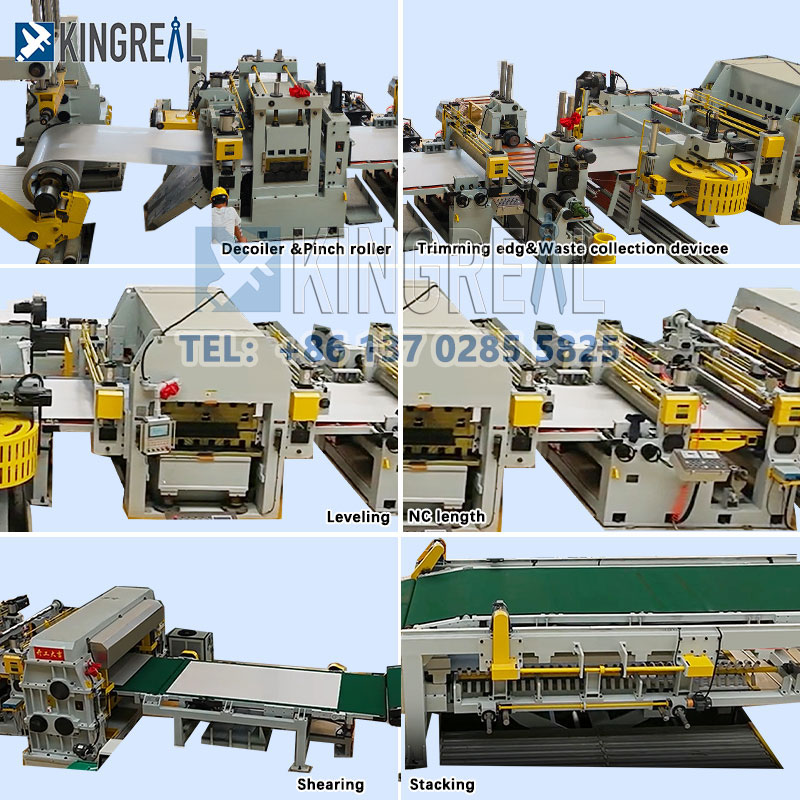

عربة الملف ← آلة التفكيك ← تغذية أسطوانة التغذية بالقرص ← جهاز تسوية عالي الدقة ← قطع بطول ثابت ← طاولة التفريغ / طاولة التراص الأوتوماتيكية
|
المواد من لفائف |
فولاذ الكروم، صفائح الحديد المجلفنة، صفائح الألمنيوم المجلفنة
|
|
سمك الملف |
0.12-20 ملم
|
|
عرض الملف |
≥1300 ملم
|
|
معرف الملف |
Φ508mm
|
|
لفائف التطوير التنظيمي |
Φ1600mm
|
|
ماكس كويل الوزن |
10,000 كجم |
|
دقة التغذية |
الطول 1000 ± 0.3 مم، القطر 1000 ± 0.5 مم |
|
قطع لسرعة الخط الطول |
0-80 م/دقيقة قابل للتعديل |
|
مواصفات تعمل بالهواء المضغوط |
5 كجم/سم² |
|
أحجام المكدس |
الحد الأدنى للعرض 500 مم، الحد الأقصى للعرض 1300 مم، الحد الأدنى للطول 1200 مم، الحد الأقصى |
|
حجم آخر |
الطول: 5000 مم؛ الارتفاع: 20-400 مم
|
|
سرعة التغذية والقص |
1 م 30 م / دقيقة أو يعتمد على طول المنتجات
|
|
اتجاه الآلة |
من اليسار إلى اليمين (سيتم التأكيد) |
|
إجمالي قوة التثبيت |
حوالي 35 كيلو واط
|
- عربة ترولي لفائف
- جهاز فك اللفافة الهيدروليكي
- دليل الدخول
- ماكينة تسوية رباعية/ستة عالية
- الجسر الدائري
- بكرة التوجيه الجانبية
- آلة استقامة التغذية المؤازرة CNC
- نظام القياس
- ماكينة قص
- طاولة النقل
- جهاز تفريغ هوائي
- طاولة رفع هيدروليكية
- تفكيك السيارة
- النظام الهيدروليكي
- نظام هوائي
- التحكم بالنظام الكهربائي PLC
الوظيفة: يتم استخدامه لتسوية المواد والتغذية بطول ثابت.
الهيكل الرئيسي: أسطوانة التسوية، الجزء الكهربائي، مجموعة أسطوانة الضغط الخلفي، مجموعة مقعد دعم التغذية والتفريغ.
أسطوانة التسوية: يتم تسقية الفولاذ المعالج بالحرارة Gcr15 وتلطيفه ثم معالجته بمعالجة عالية التردد. بعد مرتين من الطلاء الكهربائي والطحن الأسطواني، يصبح السطح لامعًا وليس له أي آثار، وتصل الصلابة إلى HRC62 درجة أو أكثر. قطر عمود التسوية هو ø100mm. اضبط ترس الدودة يدويًا لرفع أسطوانة التسوية.
الوظيفة: يتم استخدامه لقطع المواد ذات الطول الثابت.
الهيكل الرئيسي: الإطار الرئيسي، الشفرة، القابض الهوائي، الجزء الكهربائي، إلخ.
الإطار الرئيسي: الإطار بأكمله ملحوم بفولاذ هيكلي كربوني عالي الجودة وتم تلدينه بعد اللحام.
الشفرة: الشفرة مصنوعة من مادة Cr12، وتصل صلابة المعالجة الحرارية إلى درجة HRC62، ويمكن استبدال حافة القطع ذات الجوانب الأربعة.
هيكل القابض الهوائي: تغيير طريقة الكبح الميكانيكية التقليدية، ضوضاء منخفضة، عمر خدمة طويل، ودقيق.
الوظيفة: تستخدم لنقل المواد.
الهيكل الرئيسي: الإطار، النظام الهيدروليكي، منصة درفلة التفريغ، إلخ.
الإطار: ملحوم بالفولاذ الكربوني، وهو مستقر وثابت. تصميم من نوع المقص، يتم تمديد الأسطوانة ورفعها.
منصة رفع للتفريغ: يقوم محرك الزيت بتشغيل ضرس ناقل الحركة لدفع الأسطوانة للتدوير لنقل تفريغ المواد.
سرعة آلة قطع الصفائح المعدنية حسب الطول: بناءً على متطلبات العملاء، تقدم KINGREAL STEEL SLITTER حلول تصنيع قطع الصفائح المعدنية حسب الطول لتتناسب مع مستويات السرعة المختلفة لآلة قطع الصفائح المعدنية حسب الطول. على سبيل المثال، تقدم KINGREAL STEEL SLITTER تصميمات مختلفة لآلات قطع اللفائف، وأنظمة التراص والقص. KINGREAL STEEL SLITTER خط إنتاج الصفائح المعدنية المقطوعة بالطول هو 80 م/دقيقة و50 م/دقيقة.
طريقة القص لآلة قطع الصفائح المعدنية حسب الطول: يمكن لـ KINGREAL STEEL SLITTER تصميم أنظمة قص مختلفة لخطوط قطع الصفائح المعدنية حسب الطول، بما في ذلكقص الذبابة إلى خط الطول, القص الدوارةقطع لخط الطول, القص المتأرجحقطع لخط الطول، وقص ثابتقطع لخط الطول.
سمك المادة لآلة قطع الصفائح المعدنية حسب الطول: يمكن لـ KINGREAL STEEL SLITTER تخصيص خطوط قطع الصفائح المعدنية حسب الطول بناءً على احتياجات الإنتاج للعملاء. كينغريال ستيل سليترقطع مقياس الضوء لخطوط الطوليمكن التعامل مع الملفات من 0.2 إلى 3 مم، KINGREAL STEEL SLITTERقطع متوسطة الحجم لخطوط الطولمن 0.3-6 مم، وجهاز قطع الفولاذ KINGREALقطع قياس ثقيل لخطوط الطولمن 6-25 ملم.
سعر آلة قطع الصفائح المعدنية حسب الطول: يمكن لـ KINGREAL STEEL SLITTER تصميم مكونات لمختلف معلمات قطع الصفائح المعدنية حسب الطول والأداء، اعتمادًا على السعر. على سبيل المثال، يمكن إضافة وحدات القص الحلقية أو الحفرة إلى آلة قطع الصفائح المعدنية بطول KINGREAL STEEL SLITTER؛ يمكن تجهيز خط قطع الصفائح المعدنية حسب الطول بمستويين، وطاولتين للتكديس، وما إلى ذلك؛ ويمكن أيضًا تخصيص حلول آلات قطع الصفائح المعدنية المدمجة والاقتصادية للعملاء.

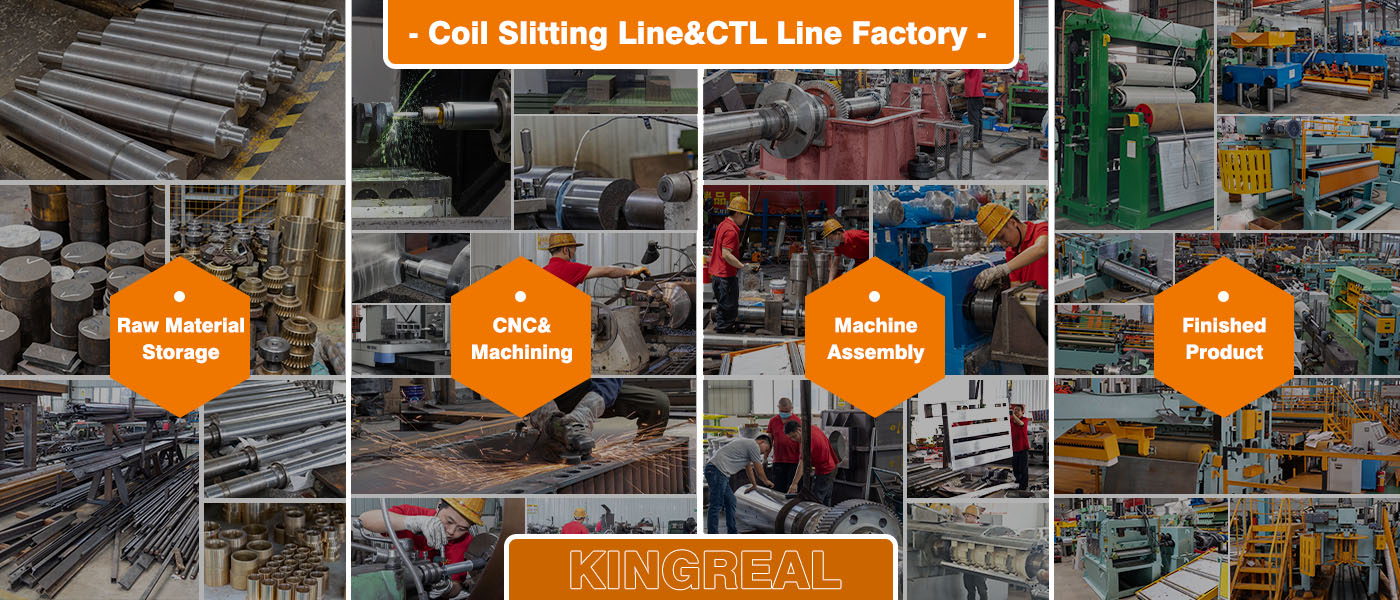

أنشأت KINGREAL STEEL SLITTER عملية مراقبة جودة صارمة لضمان أن كل خطوة إنتاج تلبي المعايير والمتطلبات. يتضمن ذلك شراء المواد الخام، وعملية الإنتاج، والتجميع، والاختبار، وما إلى ذلك. للتأكد من أن كل جزء من الماكينة المقطوعة من الصفائح المعدنية يلبي معايير الجودة.
لقد حصل خط قطع الصفائح المعدنية من KINGREAL STEEL SLITTER على شهادة CE الدولية.
1, ما هي آلة قطع الفولاذ المقاوم للصدأ بالطول؟
إن آلة القطع الطولي المصنوعة من الفولاذ المقاوم للصدأ هي عبارة عن معدات إنتاج لا غنى عنها في صناعة معالجة المعادن. يتم إستخدامها بشكل أساسي لقطع اللفائف المعدنية أفقياً وتقطيعها بالعرض أو الطول المطلوب.
2,ما هي آلة القص الدوارة للطول؟
آلة القص الدوارة حسب الطول تستخدم بشكل أساسي من أجل التسوية الدقيقة والقطع الدقيق للملفات المعدنية مثل النحاس، الفولاذ المقاوم للصدأ، الألومنيوم، والحديد. الميزة الفريدة لخط القص الدوراني هذا هو أنه يمكنه القطع دون إيقاف الآلة، وتجنب الفجوات الصغيرة الناتجة عن إيقاف آلة القص الدوارة للقطع الطولي.
إن خط القطع بالذبابة إلى الطول هو آلة مميزة KINGREAL STEEL SLITTER. من حيث الدقة العالية والسرعة العالية لتقنية القطع حسب الطول، فإن KINGREAL STEEL SLITTER ليس فقط بارعًا في الصفائح الرقيقة، والمقصات الدوارة، وآلات القص الذبابة المقطوعة حسب الطول، ولكن أيضًا في الخدمة الشاقة والمتوسطة المقطوعة حسب الطول.
