إن آلة قطع اللفائف KINGREAL SLITTER 1650mm هي أكثر ميزات خط قطع المعادن، والتي يمكنها قطع لفائف الصفائح بسماكة 0.3-3mm وإعادة لف ملف الشق. لقد قامت KINGREAL SLITTER SLITTER بتصنيع آلات قطع اللفائف 1650mm للعملاء في الولايات المتحدة والمكسيك وكندا والبرازيل وتركيا والمملكة العربية السعودية. اتصل بنا للحصول على أحدث برنامج الاقتباس!
تم تصميم آلة قطع اللفائف KINGREAL STEEL SLITTER 1650MM لقطع وإعادة لف أنواع مختلفة من المواد، مثل الفولاذ والألمنيوم وGI والنحاس والسيليكون. إن خط قطع اللفائف 1600 مم هو أحد التصميمات الأكثر شيوعاً لخط حز المعادن وسوف يلبي احتياجات معظم المصانع لقطع معالجة اللفائف. تتراوح سماكة الملف الذي يتم التعامل معه من 0.3 مم إلى 3 مم وعرض يصل إلى 1650 مم.
1. آلة قطع لفائف الرأس المزدوجة
آلة قطع اللفائف ذات السرعة العالية
|
المواد الخام |
||
|
لا. |
اسم |
مواصفة |
|
1 |
مادة |
CR، الصلب، الألومنيوم |
|
2 |
سمك الملف |
0.3-3 مللي متر |
|
3 |
عرض الملف |
500-1650 ملم |
|
4 |
معرف الملف |
ΦΦ2000mm |
|
5 |
لفائف التطوير التنظيمي |
Φ508mm، Φ610mm |
|
6 |
وزن الملف |
25T |
|
مواصفات خط الإنتاج |
||
|
1 |
قطاع الشق |
25 ماكس |
|
2 |
آلة الحز |
0-200 م/دقيقة |
|
3 |
قوة |
380 فولت/50 هرتز/3PH |
|
4 |
التسامح العرض |
± ± 0.05 مم |
|
5 |
نطاق عرض حافة الخردة |
2-10 ملم |
|
6 |
نتوءات المنتج النهائي |
.0.03 مم |

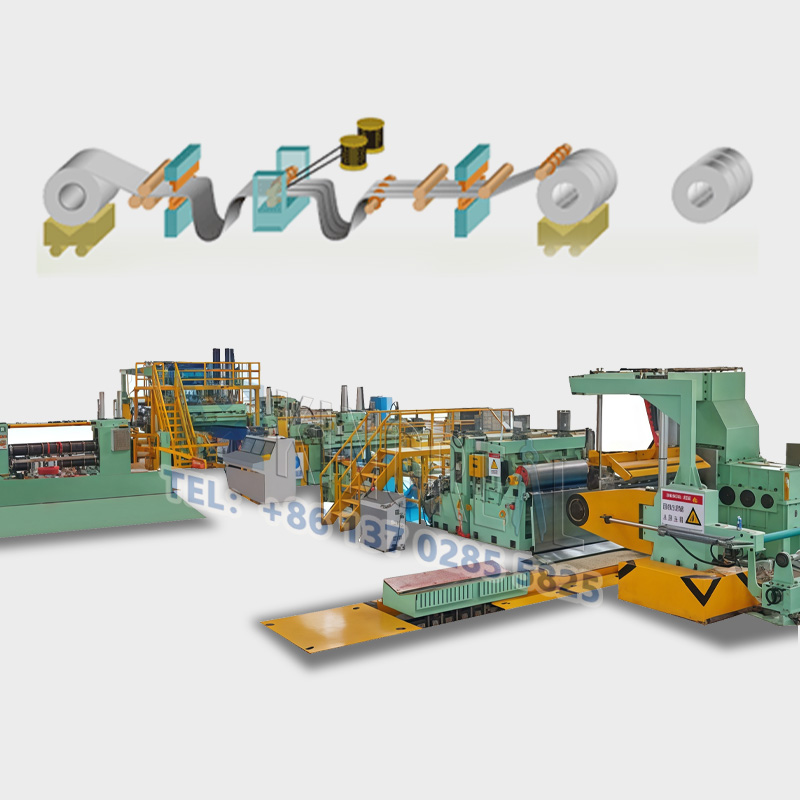

ملف تحميل العربة - التمركز العمودي الهيدروليكي لجهاز فك اللفافة - جهاز فك اللفافة الهيدروليكي - قرصة ورافعة - مقصات رأس اللوحة - جسر حلقي - آلة الحز - محطة التوتر - فصل - آلة إعادة اللف
الهيكل والاستخدام: يستخدم لتغذية ماكينة فك اللفافة، ونقل الملف الفولاذي من طاولة التخزين إلى بكرة ماكينة فك اللفافة، ويتم التحكم في العربة بواسطة المحرك الهيدروليكي، ويتم التحكم في الرفع بواسطة الأسطوانة الهيدروليكية.
آلية الرفع: أسطوانة هيدروليكية وهيكل عمود منزلق بأربعة أدلة، قوة الرفع المقدمة من الأسطوانة، الأسطوانة لتعزيز رفع طاولة الحامل من النوع V، لتحقيق وظيفة الملف الفولاذي لأعلى ولأسفل.
آلية السفر: محرك هيدروليكي وهيكل سكة توجيه متوازية، يتم توفير طاقة السفر بواسطة المحرك الهيدروليكي، بحيث تتحرك العربة أفقيًا على طول الاتجاه المحوري لمغزل آلة فك اللفة. يحتوي كل طرف من طرفي السكة على كتلة حدية لمنع العربة من الخروج عن مسارها.
أ. الوظيفة:
حمل الملفات الفولاذية، وتوسيع وشد القطر الداخلي للملفات، وفك وتفريغ أو إعادة تدوير الملفات.
دعم لوحة الملف وتوفير الشد للشريط الفولاذي، فهو يتكون من الإطار، المغزل، بكرة التمدد والتقلص، جهاز الفك والضغط، الدعم الإضافي، جهاز الكبح، وجزء الطاقة.
ب. البناء
أ) الإطار الرئيسي: مصنوع من الفولاذ، لوحة فولاذية A3، مقعد حمل فولاذي رقم 45 بعد اللحام، من خلال المعالجة النوعية للتليين لا يتشوه.
ب) المغزل: يتم حفره من الفولاذ المستدير 40Cr بقطر ثقوب 85 مم، ويتم تلطيفه ثم تحويله بدقة إلى سطح عمل يبلغ قطره 190 مم، وقدرة تحمل 25 طنًا.
ج) رفع وتقليص البكرة: استخدام شكل بكرة توسيع الدفع والسحب من النوع المنزلق؛ أربعة ألواح منحنية (فولاذ رقم 45)، أزواج منزلقة لقطع الأسلاك، قطر التمدد: Ф470mm-520mm (بالإضافة إلى الغلاف المطاطي للوصول إلى Ф610mm)؛ طول العمل الفعال للبكرة 1650 مم، الشياق الكلي لضمان أن البكرة لأعلى ولأسفل عند التركيز.
|
الهياكل |
قاعدة ملحومة بألواح فولاذية، وعلبة تروس كهربائية، ولوحة وإطار |
|
كميات |
1 مجموعة |
|
سرعة القطع |
200 م/دقيقة |
|
قطر رمح القاطع |
Φ508mm، Φ610mm |
|
مادة |
42CrMo |
|
حجم الشفرة |
Φ350mm×Φ220mm×10mm |
|
قوة المحرك الرئيسي |
تيار متردد 110 كيلو وات |
1. ماذا تفعل آلة قطع الفولاذ المجلفن؟
2. ما هي وظيفة آلة قطع لفائف الشريط الضيق؟
3. ما هو جهاز snubber في آلة قطع الفولاذ المجلفن؟
4.كيفية تقييم أداء التكلفة لخط قطع اللفائف المعدنية？
5.كيفية الحفاظ على خط قطع لفائف الفولاذ المقاوم للصدأ؟
◆ خبرة إنتاجية واسعة النطاق
مع أكثر من 20 عامًا من الخبرة في الإنتاج والمبيعات، فإن KINGREAL STEEL SLITTER هي شركة تصنيع محنكة متخصصة في آلات قطع المعادن. لقد نجحت شركة KINGREAL STEEL SLITTER في توريد أنواع مختلفة من آلات قطع المعادن إلى دول في جميع أنحاء العالم، بما في ذلك فيتنام وتركيا وروسيا والهند والإمارات العربية المتحدة. معترف بها على نطاق واسع من قبل العملاء.
◆ قوة فريق الخبراء
تمتلك KINGREAL STEEL SLITTER فرقًا فنية ومبيعات وإنتاجية داخلية خاصة بها. يمكن لـ KINGREAL STEEL SLITTER التعامل بشكل احترافي مع كل خطوة من العملية، بدءًا من المبيعات والإنتاج وحتى الشحن.
◆ تقديم المساعدة بعد الشراء
تقدم KINGREAL STEEL SLITTER خدمات تركيب ما بعد البيع عبر الإنترنت وغير متصل لضمان التركيب والتشغيل المناسب لآلة قطع المعادن.
تم تصميم آلة قطع اللفائف KINGREAL STEEL SLITTER 1650MM لقطع وإعادة لف أنواع مختلفة من المواد، مثل الفولاذ والألمنيوم وGI والنحاس والسيليكون. إن خط قطع اللفائف 1600 مم هو أحد التصميمات الأكثر شيوعاً لخط حز المعادن وسوف يلبي احتياجات معظم المصانع لقطع معالجة اللفائف. تتراوح سماكة الملف الذي يتم التعامل معه من 0.3 مم إلى 3 مم وعرض يصل إلى 1650 مم.
 |
 |
 |
 |
