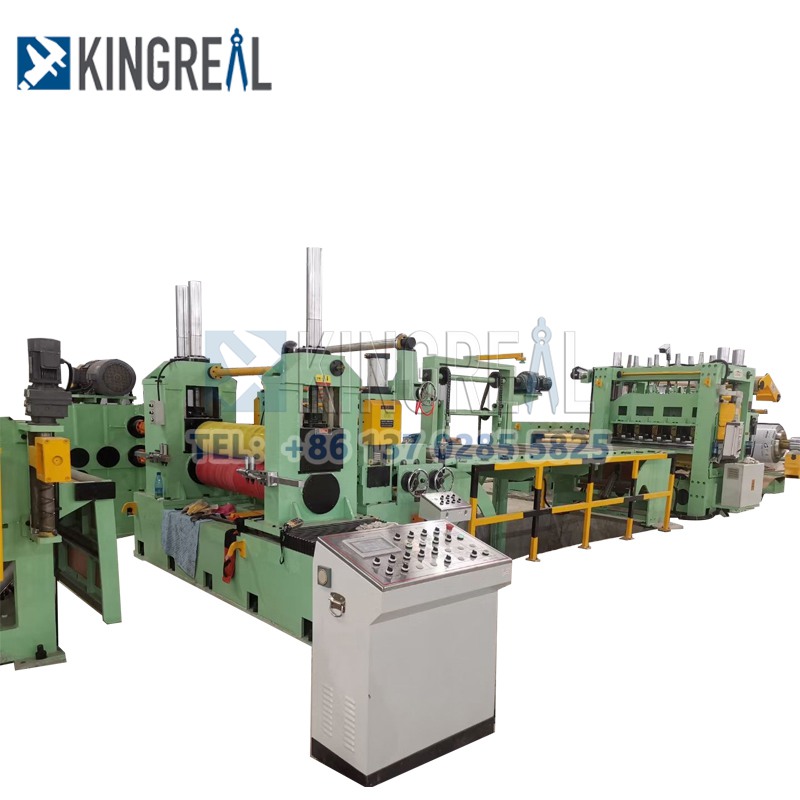

من أجل تحقيق أقصى قدر من الفوائد للعملاء، في عام 2023، صممت آلة خط القطع حسب الطول ذات التصميم الجديد خطًا جديدًا للقطع حسب الطول، وهو قادر على قطع طيران آلي عالي السرعة وتكديس تلقائي.
فيديو حول آلة خط القطع بالطول ذات التصميم الجديد لعام 2023:
ما هي آلة قطع الطول؟
للاستخدام في معالجة المعادن الإضافية، تم تصميم آلة القطع المعدنية حسب الطول KINGREAL لقص الملفات المعدنية ذات السماكات المختلفة إلى صفائح ذات عرض محدد.
لضمان عمل خط الإنتاج بفعالية، تشتمل خطوط التصنيع المقطوعة عادةً على مجموعة متنوعة من أدوات الإنتاج. المعادن بسمك4-10 ملمأو أكثر سمكًا غالبًا ما تتم معالجتها باستخدام خطوط قص معدنية مقطوعة حسب الطول.
ما هو تصميمنا الجديد؟

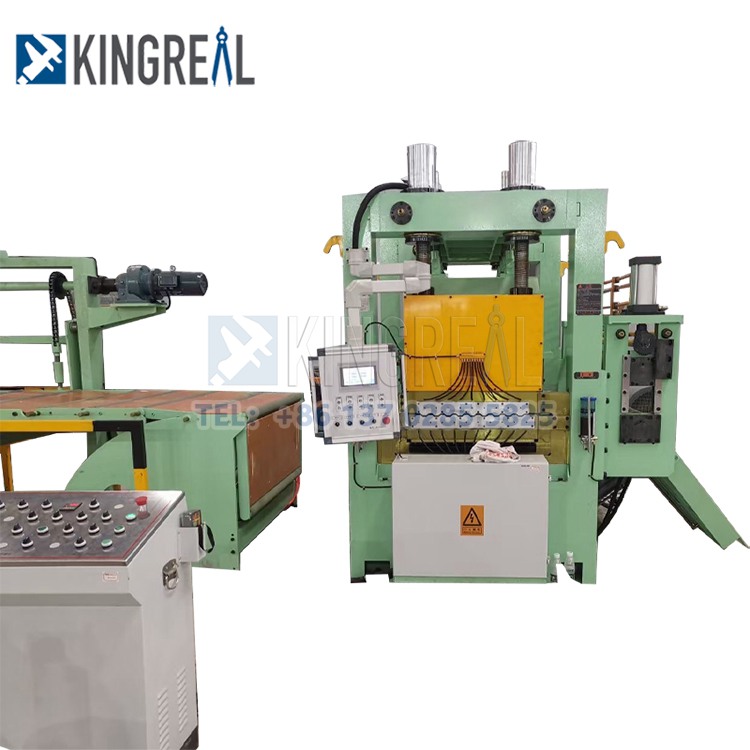

من أجل زيادة سرعة الإنتاج للخط، قامت KINGREAL بتصميم وتحسين آلة القص الطائرة، والتي تكون قادرة على القطع بدقة دون انقطاع وزيادة السرعة من20 م/دقيقة حتى 80 م/دقيقة.
يحتوي القص السريع على متطلبات متخصصة جدًا فيما يتعلق بجودة الجزء وتصميمه، وذلك لضمان جودة المنتج ولزيادة سرعة الإنتاج.
يمكن تجهيز الجزء الأخير من خط CTL بشكل اختياري بمعدات التكديس الأوتوماتيكية، والتي تتيح التكديس الأوتوماتيكي للألواح. تقليل تكلفة العمالة وتحسين كفاءة الإنتاج.
شاشة HMI هي نظام تحكم إلكتروني مع Mitsubishi، Yaskawa، Siemens، Baumiller، Delta، Schneider وغيرها من العلامات التجارية الرائدة.
عملية العمل لآلة قطع الطول:

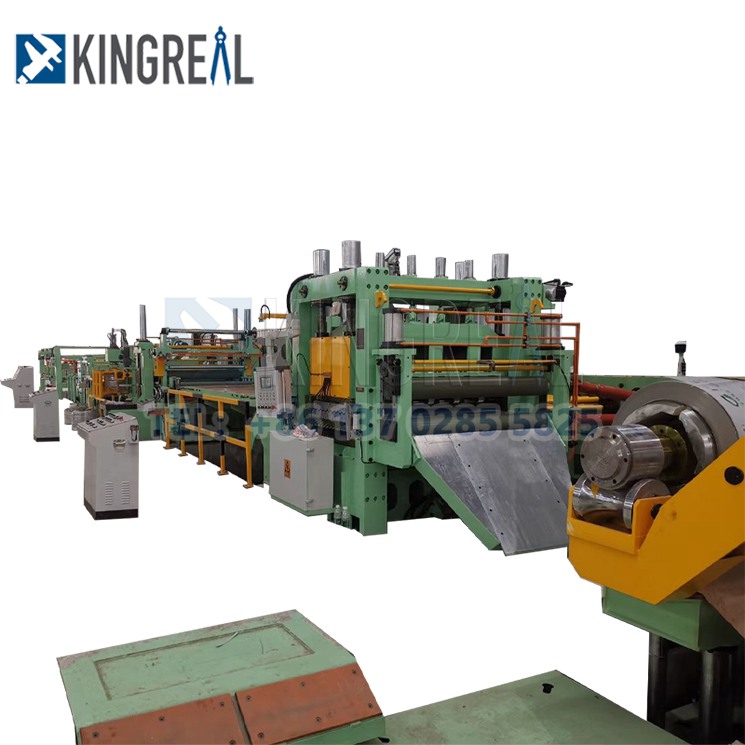

آلة فك اللفافة الهيدروليكية ← بكرة التغذية بالقرص ← أداة تمليس عالية الدقة ← آلة قص الذبابة ← طاولة التفريغ / طاولة التجميع الأوتوماتيكية
العناصر الرئيسية لخط القطع حسب الطول
الحد الأقصى لسعة الكابولي الهيدروليكي KINGREAL لفك ودعم الملفات هو 15 طنًا.
إن آلة فك اللفة قابلة للسحب ومناسبة للقطر الداخلي للملف بفضل الأسطوانات الهيدروليكية. لديها ذراع ناتئ متصل.
من أجل تغذية عالية السرعة وضبط دقيق للتحكم في الطول، فإن آلة التسوية KINGREAL يتم تشغيلها بواسطة محرك مؤازر. يتم استخدام التحكم القابل للبرمجة لتشغيل وحدة التحكم.
نظام القيادة: حزام ناقل متزامن لبكرات التغذية، محرك سيرفو 15KW، محرك تخفيض الدقة
تشتمل مكونات النظام الهوائي على مصدر الغاز (الذي يوفره الطالب)، وأجزاء معالجة مصدر الغاز، والسالينويد، وخطوط الأنابيب والأسطوانات المرتبطة بها، وما إلى ذلك.
يتم استخدام مواد عالية الجودة لإنشاء السالينويد والمكونات الأخرى.
المواصفات الفنية: سعة مصدر الهواء: 1 م3/دقيقة، نطاق الضغط: 0.4-0.6 ميجا باسكال.
المواصفات الفنية لآلة القطع حسب الطول
|
نوع الآلة |
قطع لخط الطول |
|
مادة لفائف |
لفائف معدنية (يمكن تخصيص أخرى |
|
سمك الملف |
0.5-10 ملم |
|
عرض الملف |
600-2000 ملم |
|
القطر الداخلي للملف |
500/610 ملم |
|
القطر الخارجي للملف |
≥2000 ملم |
|
سرعة القطع |
10-70 م/دقيقة |
|
دقة القطع حسب الطول |
± 1.5 ملم |
|
قطع لنطاق الطول |
500 ~ 4000 ملم |
|
تسوية ورقة التسطيح |
± ± 1.5 مم / م² |
الاستفادة الجيدة من القطع المعدنية لخط الطول
- يجب وضع الملف بشكل صحيح للحفاظ على توازن الوزن. قبل أن تتم إعادة ضبطه، يجب أن تقوم عربة الملف بتثبيت الملف وإحكام ربطه في جهاز فك اللفافة.
- لمنع فتح رأس الملف، اضغط على رأس الملف باستخدام بكرة الجر قبل فتح حزمة الملف.
- يجب ألا يقف المشغل على الملف أثناء تشغيل الآلة.
مرحبا بكم في الطلب:
