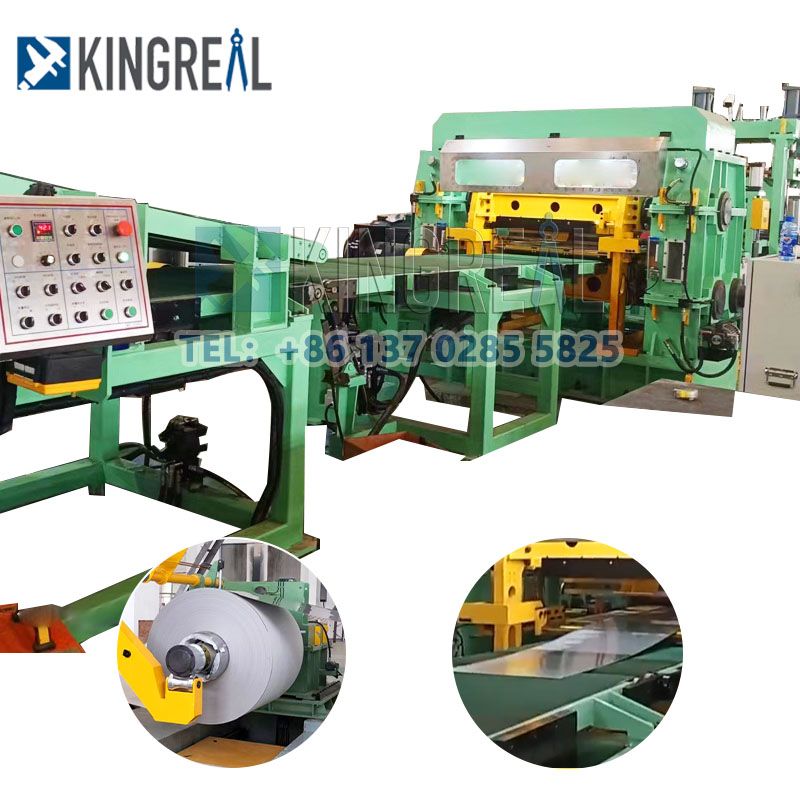

تم تصميم آلة قطع الطول KINGREAL مقاس 850 مم لمعالجة اللفات التي يصل عرضها إلى 850 مم وهي قادرة على فك اللف والتسوية والقص والتكديس. يرجى الاتصال بنا للحصول على مزيد من المعلومات.
تعد ماكينة خط القطع بطول 850 مم من KINGREAL واحدة من أهم المنتجات في الآونة الأخيرة، وهي مصممة بشكل احترافي للتعامل مع لفات بعرض 850 مم من مواد مختلفة. بالمقارنة مع عروض الويب الشائعة التي تبلغ 1300 مم، 1600 مم و2000 مم، فإن عرض 850 مم عبارة عن شبكة أصغر، مما يتطلب المزيد من الدقة في القطع والتسوية، مما يجعل الماكينة أكثر تخصصًا.
إن آلة القطع الطولي KINGREAL 850 مم قادرة على التعامل مع عروض لفائف تتراوح من 850 مم إلى 2000 مم، الأمر الذي يتطلب مستوى أعلى بكثير من التصميم للمعدات الفردية لخط الإنتاج. تتكون آلة القطع حسب الطول من المكونات التالية: مكونات فك اللف، والتسوية، والتغذية، والقص، والتشذيب، والتكديس، وهي قادرة على قطع الملفات بدقة إلى صفائح لمزيد من التطبيقات.
تعمل شركة KINGREAL SLITTER في مجال معالجة اللفائف ومعدات التصنيع لأكثر من 20 عامًا، وهي ملتزمة باستمرار بتحسين احترافيتها وقدرات خدمة ما بعد البيع. إن شركة KINGREAL SLITTER قادرة على تصميم حلول الإنتاج وفقًا لاحتياجات العملاء ومساعدتهم على تحقيق أفضل كفاءة إنتاجية. في الوقت الحاضر، تم بيع خط Cut To Length بنجاح إلى روسيا وتركيا والمملكة العربية السعودية وتشيلي ودول ومناطق أخرى.

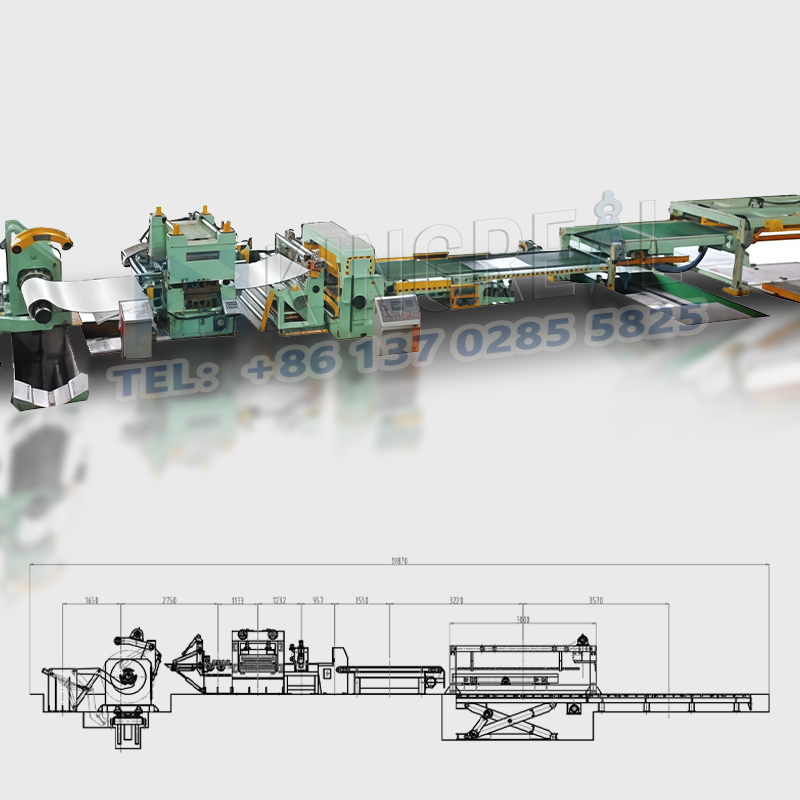

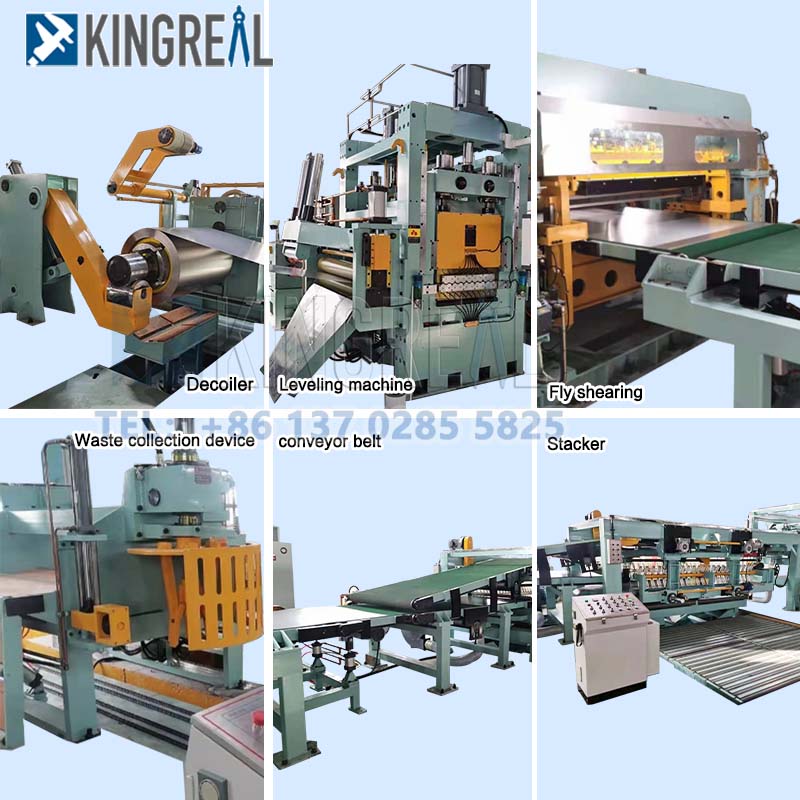

آلة التفكيك الهيدروليكية ← بكرات القرص للدخول إلى آلة التسوية ← محطة Looper القصيرة ← آلية التوجيه الجانبي ← التغذية إلى الطول ← آلة القص الذبابة ← جهاز نقل الحزام ← تكديس المنتجات ← عربة التفريغ
|
لا. |
اسم |
الكمية |
|
1 |
جدول المواد الخام |
1 وحدة |
|
2 |
عربة للتغذية |
1 وحدة |
|
3 |
الدعم المساعد الأمامي |
1 وحدة |
|
4 |
Uncoiler + جهاز الفك |
1 مجموعة |
|
5 |
مملس |
1 وحدة |
|
6 |
وبير قصير |
1 وحدة |
|
7 |
جهاز توجيه الجوانب |
1 وحدة |
|
8 |
قرصة قياس طول NC |
1 وحدة |
|
9 |
آلة قص الذبابة |
1 وحدة |
|
10 |
آلة النقل |
1 وحدة |
|
11 |
آلة تكديس المنتجات |
1 وحدة0 |
|
المواد الخام |
صفائح الحديد المجلفنة، صفائح الألمنيوم المجلفنة |
|
سمك الملف |
0.3-3 مللي متر |
|
عرض الملف |
≥1600 مم |
|
وزن الملف |
≥ 20 طن |
|
سرعة القص |
0-80 م/دقيقة |
|
قطاع من خلال السرعة |
0 ~ 15 م / دقيقة |
|
قوة |
380 فولت/50 هرتز/3 مراحل |
|
يتحكم |
التحكم في تحويل تردد التيار المتردد |
تعتبر آلة التفكيك الهيدروليكية جزءًا مهمًا من خط قص المعادن، وهي تستخدم بشكل رئيسي لبسط وتوجيه الملفات المعدنية إلى القص أو معدات المعالجة الأخرى.
● الملف الداعم: يدعم الملف عن طريق شد تجويف الملف لضمان ثباته.
● فك الشريط: يقوم بفك الشريط بسلاسة مع الحفاظ على شد الشريط.
● المكونات الهيدروليكية: يتم استخدام النظام الهيدروليكي الخاص بجهاز Uncoiler لتشغيل المكونات الميكانيكية، مثل وحدة ذراع الدعم، لتعزيز استقرار الملف.

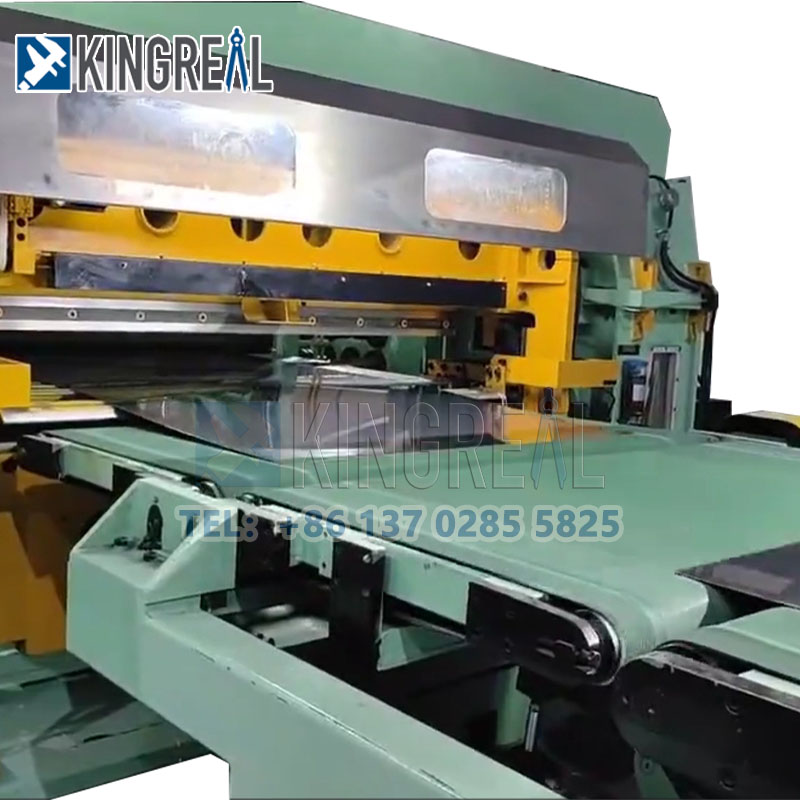

ماكينة قص عالية الجودة
● الوظيفة: يتم استخدامه لقطع المواد ذات الطول الثابت.
● الهيكل الرئيسي: الإطار الرئيسي، الشفرة، القابض الهوائي، الجزء الكهربائي، إلخ.
● الإطار الرئيسي: الإطار بأكمله ملحوم بفولاذ هيكلي كربوني عالي الجودة وتم تلدينه بعد اللحام.
● الشفرة: الشفرة مصنوعة من مادة Cr12، وتصل صلابة المعالجة الحرارية إلى درجة HRC62، ويمكن استبدال حافة القطع ذات الجوانب الأربعة.

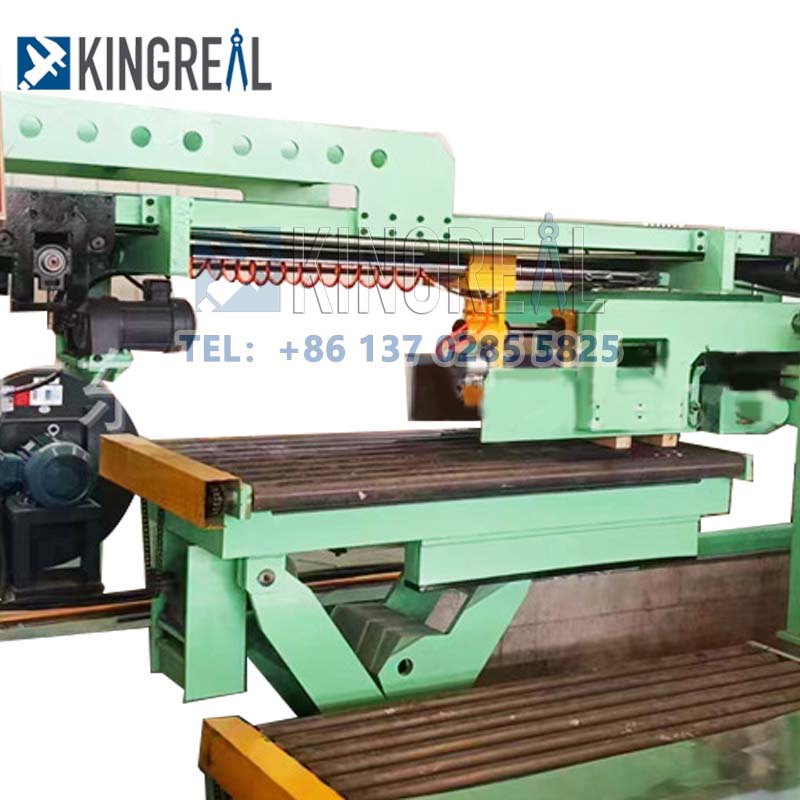

معدات المكدس التلقائي
تم تصميم أجهزة التراص لزيادة كفاءة معالجة المعادن، وتقليل المناولة اليدوية والتأكد من تكديس الصفائح المعالجة بشكل أنيق للنقل اللاحق أو مزيد من المعالجة. تعتبر هذه الأجهزة مهمة جدًا في صناعة معالجة المعادن، خاصة في خطوط الإنتاج التي تحتاج إلى معالجة كميات كبيرة من الصفائح المعدنية.
