فيديو حول آلة القطع المدمجة حسب الطول

وصف آلة القطع المدمجة للطول

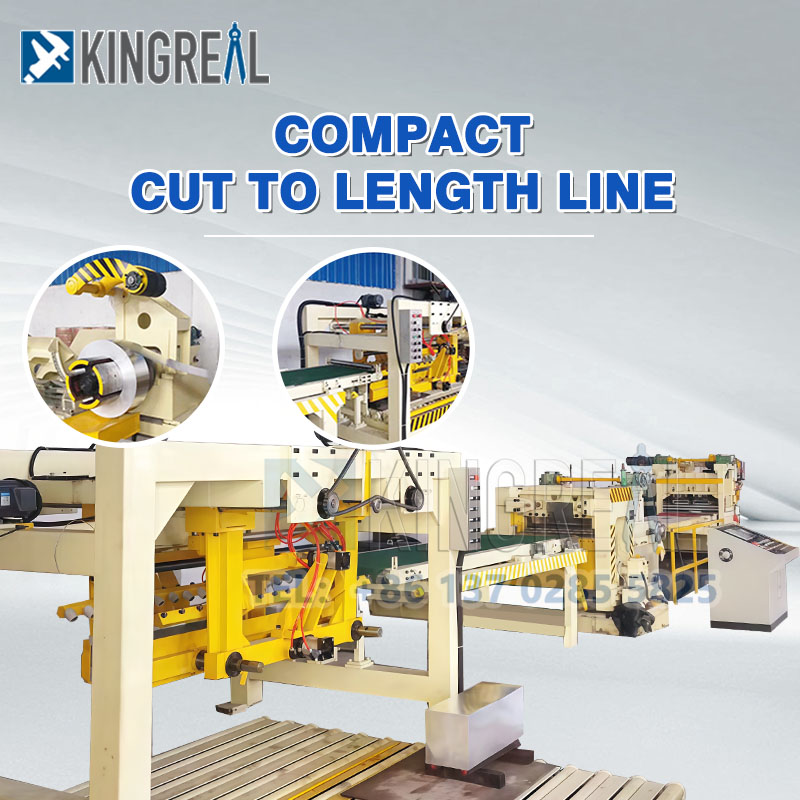

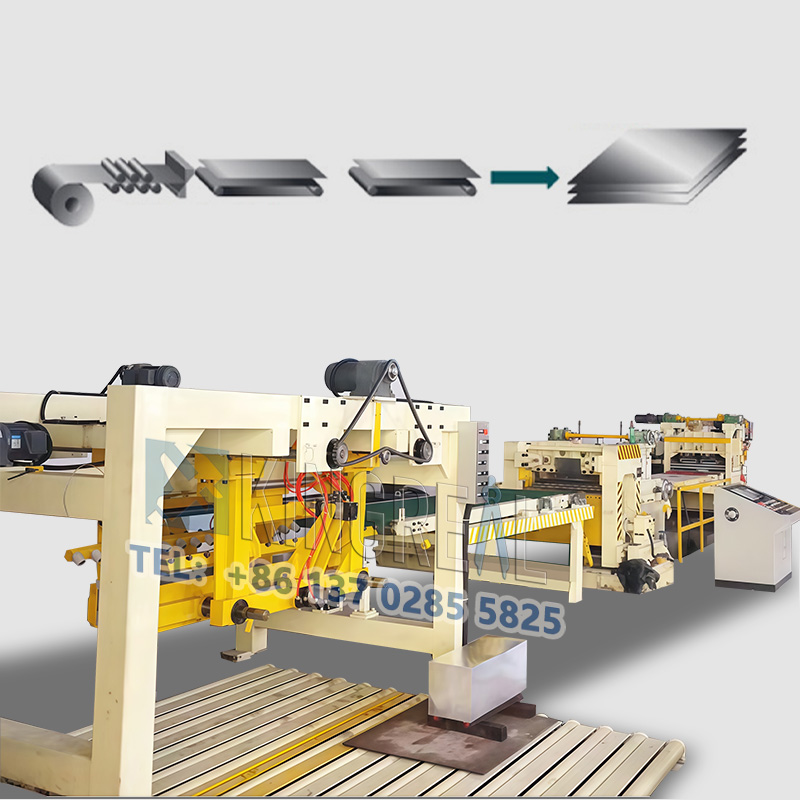

تم تصميم ماكينة القطع بالطول المدمجة من KINGREAL STEEL SLITTER للإنتاج على نطاق صغير وللعملاء ذوي متطلبات الكفاءة المنخفضة نسبيًا. تتكون من أربعة أقسام رئيسية: فك اللف، والتسوية، والقص، والتكديس، وتقوم بمعالجة مجموعة واسعة من المواد المعدنية بكفاءة ودقة، بما في ذلك فولاذ الكروم، والحديد المجلفن وصفائح الألومنيوم، والفولاذ المدرفل على البارد. بالمقارنة مع خطوط القطع المعدنية القياسية حسب الطول، فإن التصميم المدمج لخط القطع حسب الطول المدمج يقلل بشكل كبير من البصمة، مما يجعله خيارًا مثاليًا لورش العمل الصغيرة وخطوط الإنتاج. تتميز الماكينة المدمجة للقطع الطولي بسرعة إنتاج قصوى تصل إلى 20 م/دقيقة، ويمكن تعديل سرعتها لتلبية احتياجات الإنتاج المحددة، مما يضمن مرونة الماكينة في التكيف مع سيناريوهات الإنتاج المختلفة. توفر هذه الخطوط المدمجة للطول أداءً متميزًا ومرونة أكبر.

معلمات آلة القطع المدمجة للطول

ميزات آلة القطع المدمجة للطول

1. قطع مدمج آلي لخط الطول

تتميز ماكينة القطع حسب الطول المدمجة من KINGREAL STEEL SLITTER بمستوى عالٍ من الأتمتة، وقادرة على القطع بكميات محددة مسبقًا وبأي طول. العملية بسيطة للغاية. يقوم المستخدم ببساطة بإدخال المعلمات المطلوبة عبر لوحة التحكم PLC، ويقوم النظام تلقائيًا بإكمال عملية الإنتاج بأكملها. بالإضافة إلى ذلك، تعرض ردود أفعال إشارة التشفير طول المنتج في الوقت الفعلي، مما يضمن أن كل صفائح معدنية مقطوعة تلبي المواصفات.

لوحة التحكم PLC تساعد أيضًا في حساب الطول الإجمالي للملف النهائي، مما يسهل إدارة الإنتاج وتسجيل البيانات. هذا التصميم الآلي للغاية يقلل بشكل كبير من الحاجة إلى التدخل اليدوي، مما يحسن اتساق الإنتاج وكفاءته.

2. قطع مدمج فعال لتشغيل خط الطول

تم تصميم ماكينة القطع حسب الطول المدمجة من KINGREAL STEEL SLITTER مع وضع الكفاءة في الاعتبار. إنها مجهزة بأنظمة هيدروليكية وتبريد عالية الأداء، مما يضمن أن خط القطع المدمج يمكن أن يحافظ على الاستقرار لمدة 20 إلى 22 ساعة من التشغيل المستمر. وهذا يجعلها مثالية لمصانع إنتاج الصلب التي تتطلب إنتاجًا عاليًا وسرعات إنتاج عالية.

يتم تصنيع بكرات سبائك الفولاذ المستخدمة في خط القطع المدمج إلى الطول باستخدام آلات CNC دقيقة ومطلية بالكروم الصلب لتعزيز مقاومة التآكل وطول العمر. مصنوعة من فولاذ SKD11 ومعالج حراريًا بصلابة 55-60 HRC، تضمن شفرات القص حافة حلاقة طوال عملية القطع. وهذا يضمن دقة قطع الصفائح المعدنية الرائعة، والزوايا الصحيحة، والحد الأدنى من النتوءات بالإضافة إلى عمليات القص السريعة لآلة القطع المدمجة حسب الطول.

قطع مضغوط مصمم خصيصًا لخط الطول

لتلبية الاحتياجات الفردية لعملاء KINGREAL STEEL SLITTER بشكل أفضل، تقدم KINGREAL STEEL SLITTER حلول تصنيع مخصصة لآلات القطع المدمجة إلى الطول. طوال عملية التصميم، ستقوم KINGREAL STEEL SLITTER بتخصيص كل مكون من مكونات الماكينة بناءً على متطلبات الإنتاج المحددة للعميل:

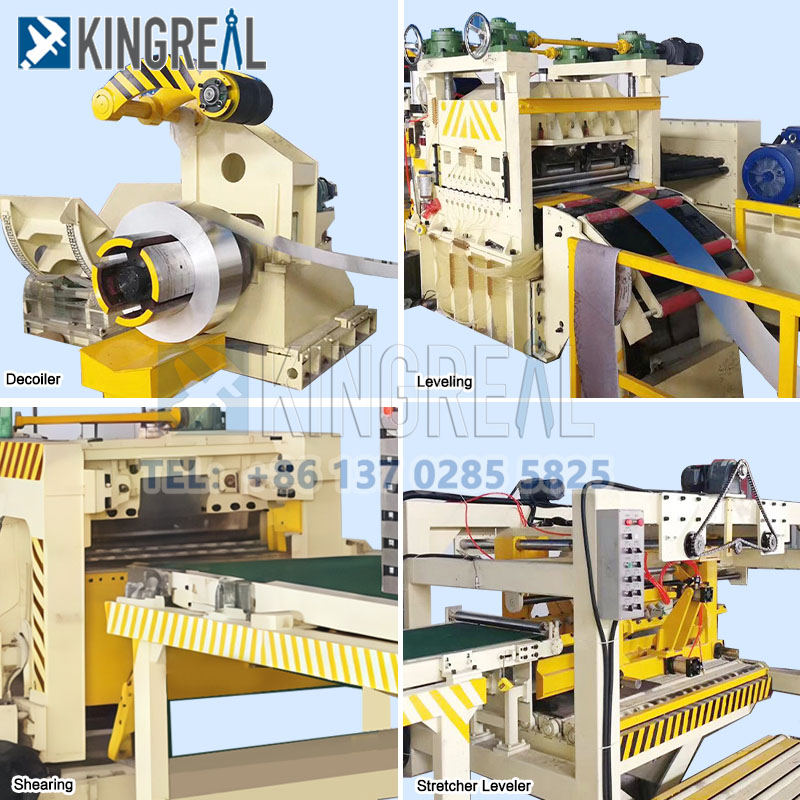

(1) آلة التفكيك للقطع المضغوط لخط الطول

المرحلة الأولى في آلة القطع المدمجة إلى الطول هي آلة التفكيك، والتي تعتمد كفاءتها وجودة الإجراءات التالية على أدائها. تم تصميمها لتلبية احتياجات العملاء المحددة، يمكن تعديل أجهزة فك اللفائف KINGREAL STEEL SLITTER لتناسب سماكات الملفات المختلفة، والأوزان، والأقطار الداخلية والخارجية، بالإضافة إلى خصائص أخرى. يمكن للعملاء أيضًا اختيار خيارات آلة فك اللفافة بذراع واحدة أو ذراعين، وبالتالي اختيار الترتيب المناسب لآلة فك اللفائف وفقًا لمتطلبات التصنيع الخاصة بهم.

من خلال التعامل مع ملفات صغيرة إلى حد ما، تتميز أجهزة فك اللفائف ذات الذراع الواحدة بتصميم أبسط مثالي لورش العمل الصغيرة. من ناحية أخرى، تتعامل آلات فك اللفائف ذات الذراعين مع الملفات الأثقل أو الأكبر بشكل جيد، مما يوفر المزيد من الاستقرار وكفاءة إنتاج أفضل. بفضل هذا التصميم القابل للتكيف، يمكن للمستهلكين زيادة استخدام المساحة إلى الحد الأقصى، وتقليل حجم القطع المضغوط إلى طول الخط، وضمان فك اللف بشكل آمن وسلس أثناء التصنيع.

(2) آلة التسوية للقطع المضغوط لخط الطول

آلة التسوية هي قطعة مهمة من آلة القطع المدمجة لتحقيق الطول المثالي على المواد المعدنية. بناءً على تسطيح سطح الورقة المطلوب، يمكن للعملاء اختيار عدد الأسطوانات ودرجة التسوية باستخدام تصميم KINGREAL STEEL SLITTER. يؤدي رفع عدد البكرات إلى تحسين نتائج التسوية؛ وبالتالي يمكن تعديل التسامح التسوية لتناسب.

بالنسبة للاستخدامات الصعبة مثل صناعة السيارات، على سبيل المثال، يمكن ضبط آلة التسوية بمزيد من البكرات لضمان توافق تسطيح السطح مع المتطلبات الصناعية. يمكن للعملاء اختيار عدد أقل من الأسطوانات للتطبيقات التي تحتاج إلى قدر أقل من التسطيح، وبالتالي تقليل تكاليف القطع المضغوط لطول الخط. علاوة على ذلك، يتيح تصميم آلة التسوية للمستخدمين تحسين سماكات الملفات المختلفة، مما يضمن نتائج تسوية مثالية للمواد ذات المواد والسماكات المختلفة.

(3) محطة القطع للقطع المضغوط لخط الطول

المرحلة الأولى في آلة القطع المدمجة إلى الطول هي آلة التفكيك، والتي تعتمد كفاءتها وجودة الإجراءات التالية على أدائها. تم تصميمها لتلبية احتياجات العملاء المحددة، يمكن تعديل أجهزة فك اللفائف KINGREAL STEEL SLITTER لتناسب سماكات الملفات المختلفة، والأوزان، والأقطار الداخلية والخارجية، بالإضافة إلى خصائص أخرى. يمكن للعملاء أيضًا اختيار خيارات آلة فك اللفافة بذراع واحدة أو ذراعين، وبالتالي اختيار الترتيب المناسب لآلة فك اللفائف وفقًا لمتطلبات التصنيع الخاصة بهم.

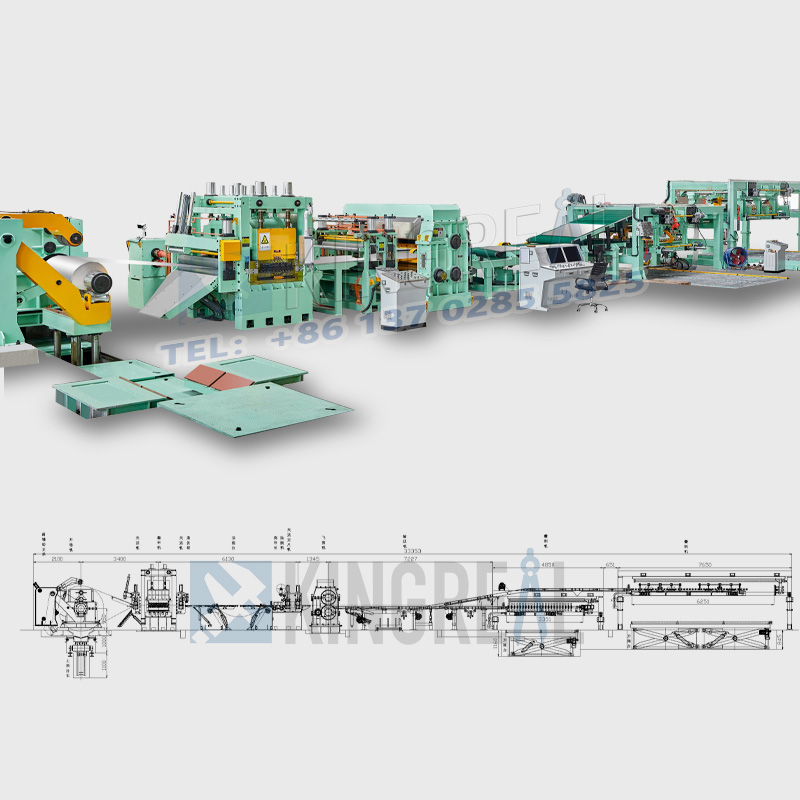

- القص الطائر: مثالي للقطع السريع، فهو يحافظ على دقة القطع العالية عند سرعات الإنتاج العالية، مما يجعله مناسبًا للإنتاج بكميات كبيرة.

- القص المتأرجح: إنه مناسب لقطع الأشكال المعقدة ويمكنه تلبية متطلبات القطع المتنوعة بمرونة، خاصة عند إنتاج مجموعة متنوعة من الأشكال مثل المستطيلات وشبه المنحرف ومتوازيات الأضلاع.

- القص الدوار: يستخدم شفرات دوارة للقص، مما يجعلها مناسبة للتطبيقات التي تتطلب زوايا قطع عالية.

- القص الثابت: يتميز بسرعات قطع أبطأ ويتطلب توقف الماكينة عن العمل للمعالجة.

(4) مكدس للقطع المضغوط لخط الطول

تلعب آلات التكديس دورًا حيويًا في الفرز والتكديس في آلات القطع المدمجة حسب الطول. يمكن أيضًا تخصيص آلات تكديس KINGREAL STEEL SLITTER لتلبية احتياجات الإنتاج للعملاء. يمكن للعملاء تحديد العدد المناسب من آلات التكديس وسرعة الإنتاج الخاصة بهم لتلبية احتياجات مستويات ووتيرة الإنتاج المختلفة.

على سبيل المثال، في بيئات الإنتاج كبيرة الحجم، قد يحتاج العملاء إلى أدوات تكديس متعددة لتحسين كفاءة التكديس، وضمان الفرز السريع للصفائح المعدنية المقطوعة، وتقليل وقت التوقف عن العمل. من ناحية أخرى، يمكن للإنتاج على نطاق صغير اختيار مكدس واحد، مما يقلل من تكاليف القطع المضغوطة واستثمار الخط الطولي وتكاليف التشغيل. بالإضافة إلى ذلك، فإن تصميم المعبئ يأخذ في الاعتبار أيضًا سهولة التشغيل، مما يسمح للعمال بالتعامل مع المنتجات النهائية وتنظيمها بسهولة وتحسين كفاءة العمل.
