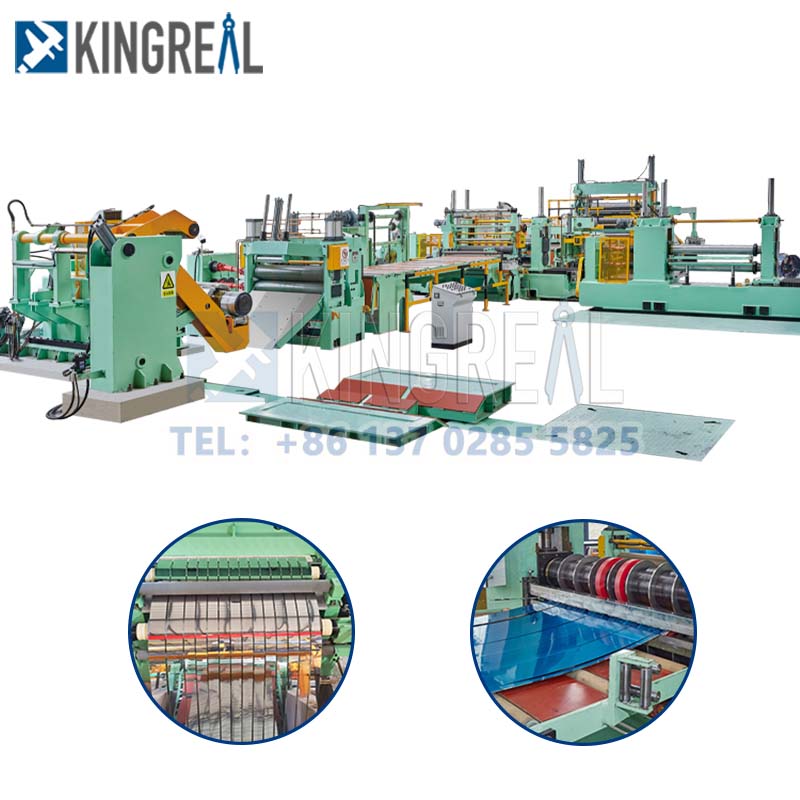

آلة قطع اللفائف ذات الرأس المزدوج KINGREAL STEEL SLITTER مجهزة برأسين مستقلين للقطع، والتي يمكنها معالجة أقسام متعددة من اللفائف في وقت واحد، مما يحسن بشكل كبير من كفاءة الإنتاج. تعمل ماكينة قطع اللفائف ذات رأس القطع المزدوج على زيادة مرونة عرض القطع وتقليل وقت التوقف عن العمل أثناء التغيير، مما يجعلها خيارًا مثاليًا لبيئات الإنتاج ذات الحجم الكبير.
فيديو حول آلة قطع اللفائف ذات الرأس المزدوجوصف آلة قطع لفائف الرأس المزدوجة
تعتبر آلة قطع اللفائف ذات الرأس المزدوج من KINGREAL STEEL SLITTER واحدة من أكثر منتجاتنا المميزة. من أجل زيادة سرعة القطع لآلة قطع اللفائف ذات الرأس المزدوج، صممت KINGREAL STEEL SLITTER آلة قطع اللفائف ذات الرأس المزدوج لتقليل الوقت اللازم لتغيير مقعد السكين وتحسين كفاءة الإنتاج. تصل سرعة الإنتاج القصوى220 م/دقيقة.

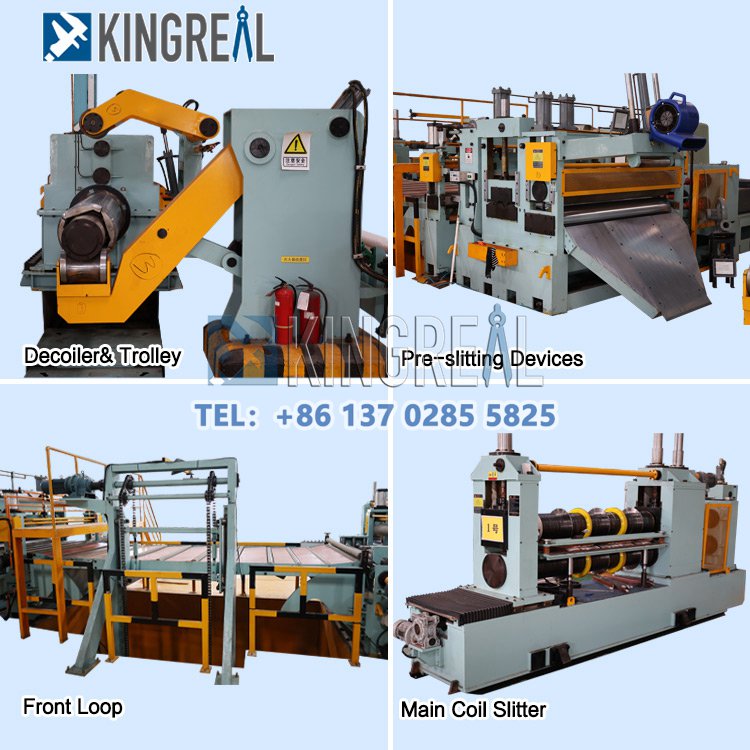

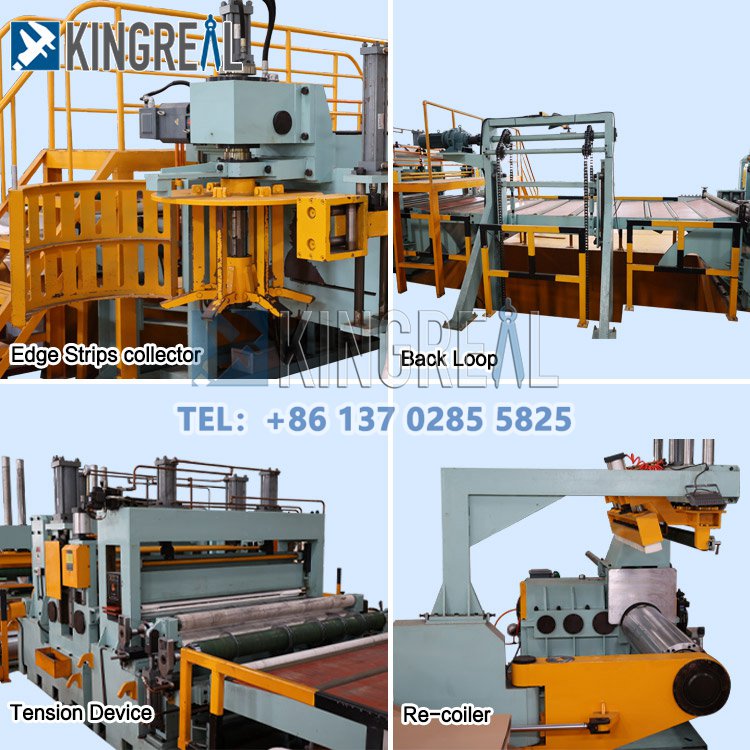

تتكون آلة قطع اللفائف ذات رأس القطع المزدوج من آلة فك اللف مع عربة لفائف، وجهاز تثبيت وحز مزدوج، وآلة قطع عالية الدقة للتبادل السريع، وآلة إعادة لف النفايات، ودليل جانبي، وآلة لف، وجهاز شد، ولفاف هيدروليكي مع عربة الملف.
مقدمة عن خط قطع اللفائف ذات الرأس المزدوج ذو السرعة العالية

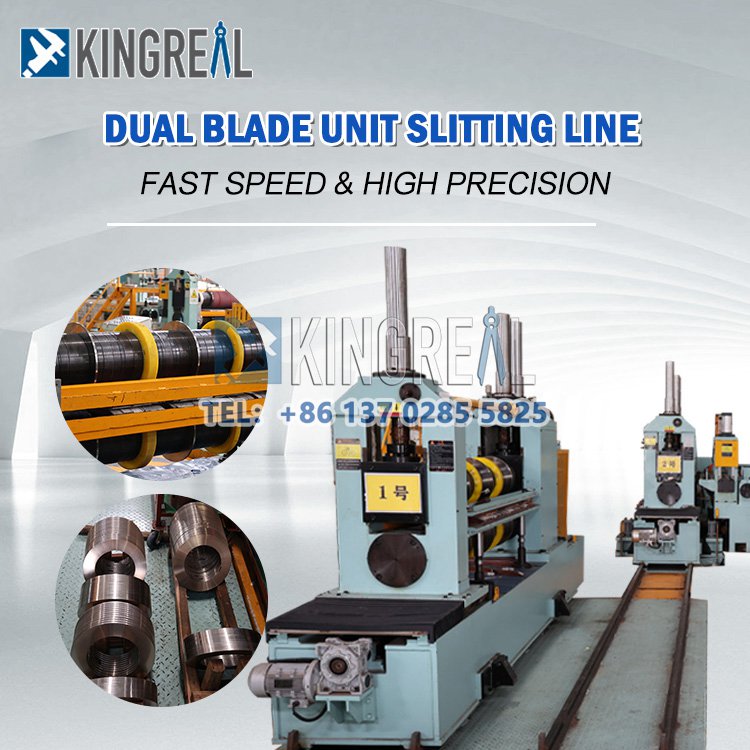

الاختلاف من رأس الحز إلى الآخر: يسير الهيكل السفلي لرأس الحز المزدوج على قضبان طولية، ويسير رأس الحز المستقيم على الهيكل السفلي، ويحرك الهيكل السفلي رأس الحز الآخر في مواجهة الحز على موضع الخط، ثم يتحرك الرأس الآخر إلى موضع الخط، ويستغرق التبادل 30 دقيقة فقط.
يمكن أن تكون رؤوس الحز المزدوجة هي نفسها، أو يمكن أن يكون أحدهما أكبر والآخر أصغر. إن آلات القطع الكبيرة مناسبة للتقطيع بسماكات أكبر، في حين أن آلات القطع الأصغر مناسبة للتقطيع بسماكات صغيرة. وبهذه الطريقة، يتم تحقيق أداء عالي الدقة وعالي الكفاءة.
تتكون آلة قطع اللفائف ذات رأس القطع المزدوج من آلة فك اللف مع عربة لفائف، وجهاز تثبيت وحز مزدوج، وآلة قطع عالية الدقة للتبادل السريع، وآلة إعادة لف النفايات، ودليل جانبي، وآلة لف، وجهاز شد، ولفاف هيدروليكي مع عربة الملف.

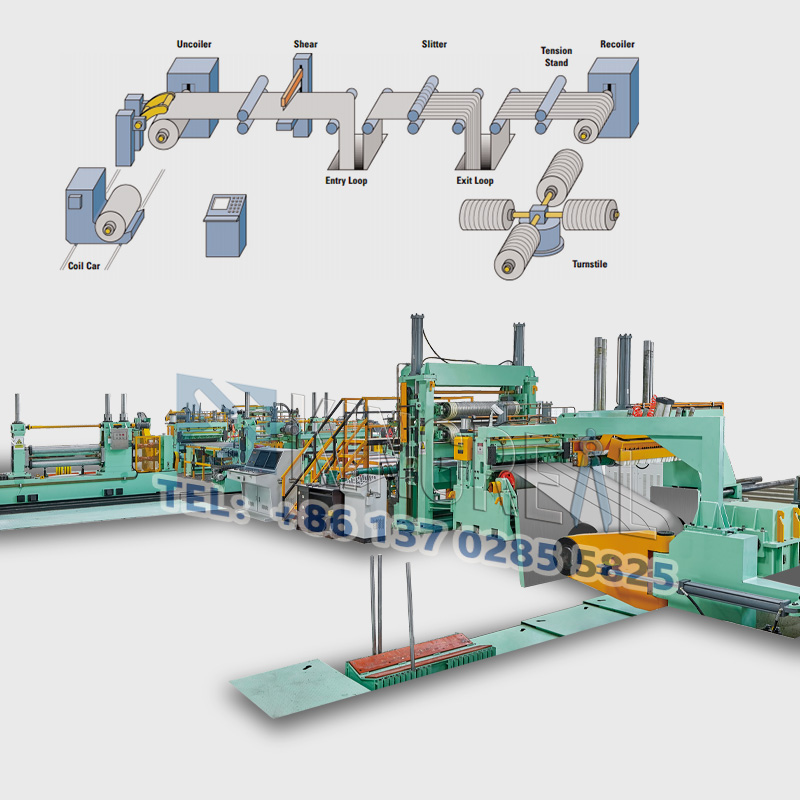

عملية العمل لآلة قطع اللفائف ذات الرأس المزدوج
آلة التفكيك ← القطع والقص ← التوجيه ← آلة الحز ← مادة حافة اللف ← الشد ← اللف ← تفريغ اللفائف الصغيرة ← التغليف
معلمات آلة قطع اللفائف ذات الرأس المزدوج
|
مادة من المواد الخام |
0-80 م/دقيقة (العمل العادي) |
|
سمك المواد الخام |
عربة تحميل الملف |
|
عرض المواد الخام |
300-1550 ملم |
|
لفة المواد الخام القطر الداخلي |
Φ508mm |
|
لفة المواد الخام القطر الخارجي |
ΦΦ1800mm |
|
وزن حجم المواد الخام |
≥12 طن |
|
سرعة القطع |
0-80 م/دقيقة (العمل العادي) |
|
إجمالي الطاقة |
حوالي 150 كيلو واط |
|
300-1550 ملم |
قوة المحرك الرئيسي |
|
لا. |
اسم |
وحدة |
|
1 |
عربة تحميل الملف |
1 وحدة |
|
2 |
آلة التفكيك الهيدروليكية مع جهاز الفك |
1 مجموعة |
|
3 |
مجرفة المواد، قرصة بكرتين، آلة قص هيدروليكية |
1 مجموعة |
|
4 |
# 1 جسر حلقة |
1 وحدة |
|
5 |
محاذاة الدليل |
1 وحدة |
|
6 |
ماكينة تقطيع اللفائف الرئيسية |
1 مجموعة |
|
7 |
|
1 مجموعة |
|
8 |
# 2 جسر الحلقة |
1 مجموعة |
|
9 |
محطة التوتر الهيدروليكي |
1 مجموعة |
|
10 |
Uncoiler |
1 مجموعة |
|
11 |
عربة التفريغ |
1 وحدة |
الاستفادة من آلة قطع لفائف الرأس المزدوجة
ماكينة قطع اللفائف ذات رأس القطع المزدوج تحقق سرعة ماكينة قطع تصل إلى 220 متر/دقيقة من خلال تقليل الوقت اللازم لتغيير حامل الأداة، وتحسين كفاءة الإنتاج وتحسين الفوائد الاقتصادية للعملاء.
آلة التقويم هي عبارة عن جهاز على آلة قطع اللفائف ذات الرأس المزدوج ذات الدقة العالية، والتي تستخدم لتسوية اللفائف المعدنية وإزالة التجاعيد على سطح اللفائف.
تفاصيل المكونات لآلة قطع اللفائف ذات الرأس المزدوج
● جهاز التفكيك الهيدروليكي وجهاز الفك
|
بناء |
إطار ملحوم من ألواح الصلب، شياق التمدد والانكماش الهيدروليكي |
|
كمية |
1 مجموعة |
|
الحاملة |
20 ت |
|
القطر الداخلي لفائف الصلب |
Φ508mm |
|
القطر الخارجي لفائف الصلب |
الحد الأقصى: Φ1800 مم |
|
قوة الفك |
محرك 11 كيلو واط؛ |
● رأس اللوحة، مادة الرصاص، أداة تسوية القرص، مقص رأس اللوحة
|
بناء |
قاعدة وإطار من ألواح الصلب الملحومة |
|
كمية |
1 |
|
مادة |
مقالة ذات صلة |
|
قرصة كمية اللفة / القطر |
2×Φ180 ملم |
|
قوة المحرك الرئيسي |
محرك تيار متردد 30 كيلو وات |

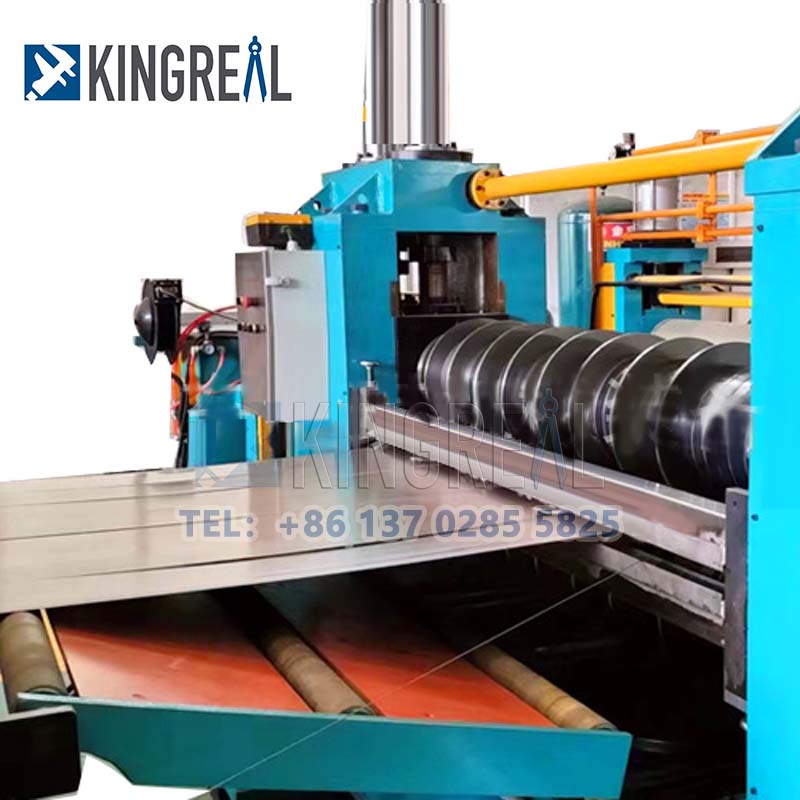

● آلة الحز الرئيسية
|
بناء |
إطار فولاذي ملحوم ومنزلق للخدمة الشاقة، ومصدر طاقة هيدروليكي |
|
كمية |
1 مجموعة |
|
شكل مقص |
مقص ذو أربعة جوانب، يمكن استخدام جميع الشفرات الأربعة |
|
مادة الشفرة |
Cr12MoV |
|
أصل الشفرة |
انهوى |
