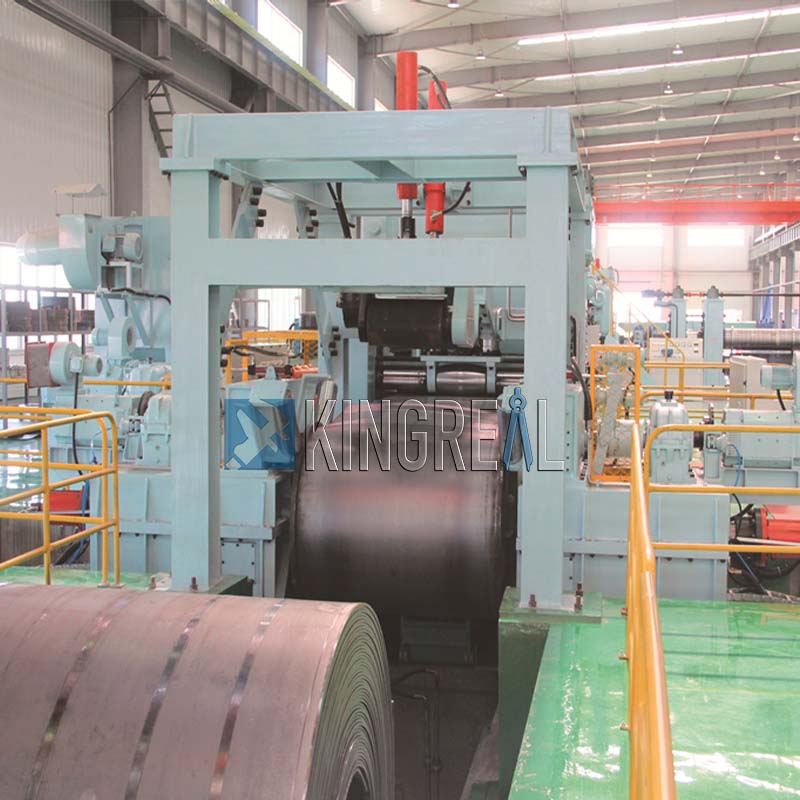

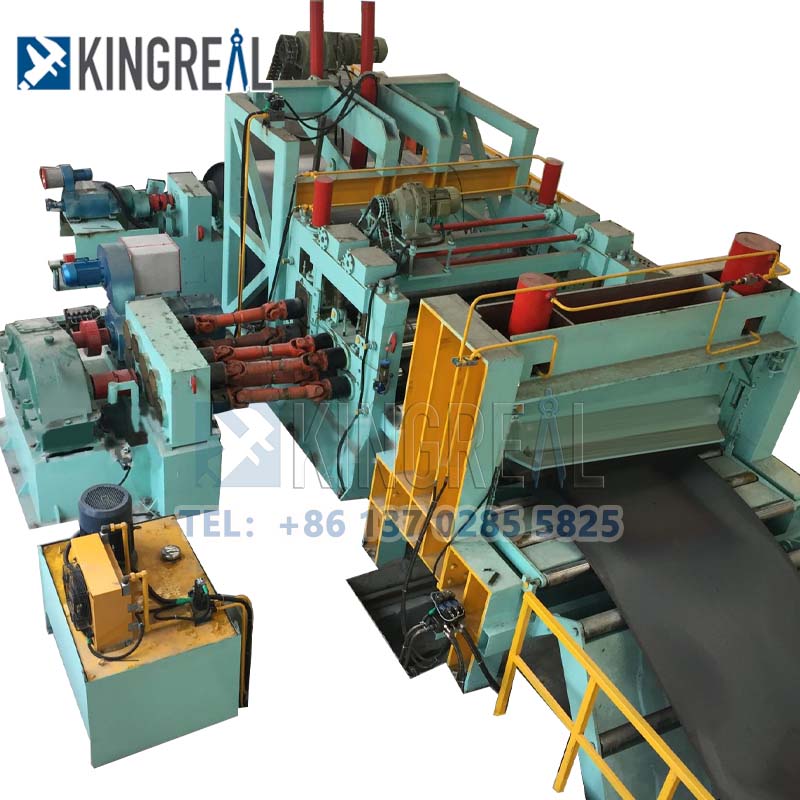

تم تصميم آلة قطع الفولاذ المدلفن على الساخن KINGREAL STEEL SLITTER من أجل القطع الفعال والدقيق للملفات الفولاذية المدرفلة على الساخن. قادرة على معالجة ملفات متوسطة الحجم، فإن آلة قطع الفولاذ المدرفل على الساخن هذه تضمن التحكم الدقيق في العرض، الحواف الناعمة، والجودة المتسقة. تستخدم آلة قطع الفولاذ المدرفل على الساخن أدوات تحكم متقدمة ومؤتمتة بالكامل لزيادة كفاءة الإنتاج إلى الحد الأقصى مع تقليل نفايات المواد إلى أدنى حد.
فيديو حول آلة قطع الفولاذ المدرفل على الساخن
وصف آلة قطع الفولاذ المدلفن على الساخن
- قطر عمود الأداة: Φ160mm×1600mmآلة قطع الصلب المدرفلة على الساخنلمعالجة الفولاذ المدلفن على الساخن بمختلف المواصفات والعروض.
الفولاذ المدلفن على الساخن هو الفولاذ الذي تم تسخينه ودحرجته عند درجة حرارة عالية. قوتها ليست عالية جدًا، لكنها كافية لاستخدامنا. تتميز بمرونة جيدة، لذا فهي عملية للغاية.
يتم استخدام KINGREAL STEEL SLITTER لقطع شرائح الصلب الضيقة من الملفات الرئيسية، وهي قادرة على قطع الفولاذ بسماكات مختلفة من المواد. تحافظ خطوط قطع الفولاذ المدرفلة على الساخن KINGREAL STEEL SLITTER على دقة عالية بينما تسمح للعملاء بإجراء التغييرات عند الحاجة.

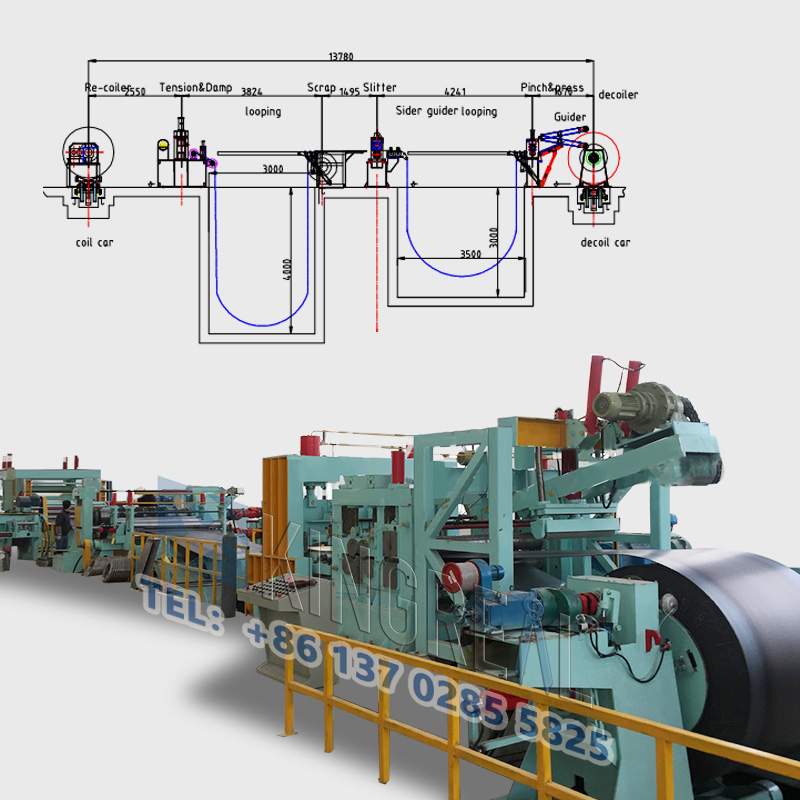

الإجراء الرئيسي لآلة قطع لفائف الصلب المدرفلة على الساخن

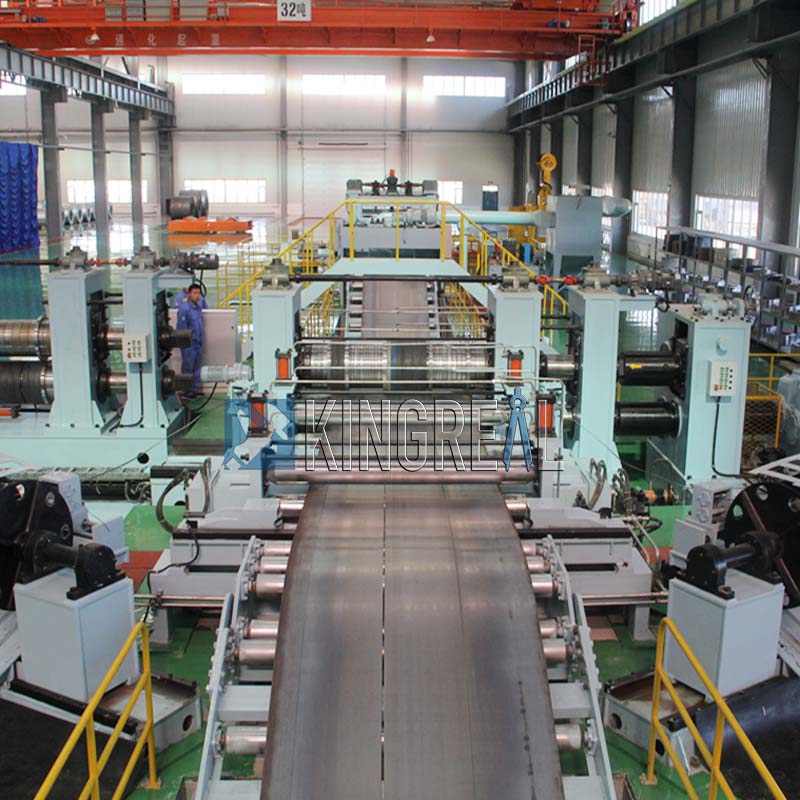

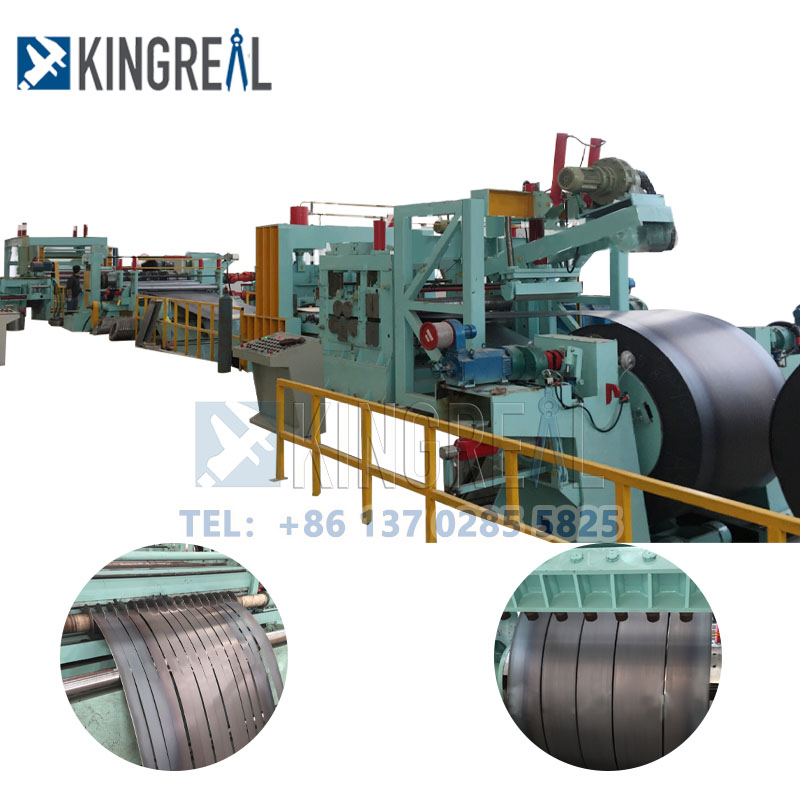

سيارة ملف الحمل ← آلة فك اللفافة الهيدروليكية أحادية الذراع ← تركيب لوحة توجيه التغذية ← آلة الضغط ، قص الملف ← طاولة الحلقات الأمامية ← تركيب التوجيه الجانبي ← طاولة الحلقات الخلفية ← طاولة التوتر ← آلة إعادة اللف ← سيارة التفريغ ← التحكم الهيدروليكي ← التحكم الكهربائي
تفاصيل المكونات الرئيسية لآلة قطع الفولاذ المدلفن على الساخن
|
جزء |
التاريخ المرجعي |
التفاصيل |
|
آلة التفكيك الهيدروليكية |
-الحاملة: 15T |
احمل الملف الفولاذي، وقم بتوسيع القطر الداخلي للملف، وقم بفك الملف واسترخائه أو إعادة تدويره. إنه يدعم اللوحة الملفوفة ويوفر الشد للحزام الفولاذي. إنها مكونة من إطار، عمود رئيسي، بكرة تمدد وانكماش، جهاز فك وضغط، دعامة مساعدة، جهاز فرامل، وجزء طاقة. |
|
آلة الحز |
- سرعة القطع: 120 م/دقيقة |

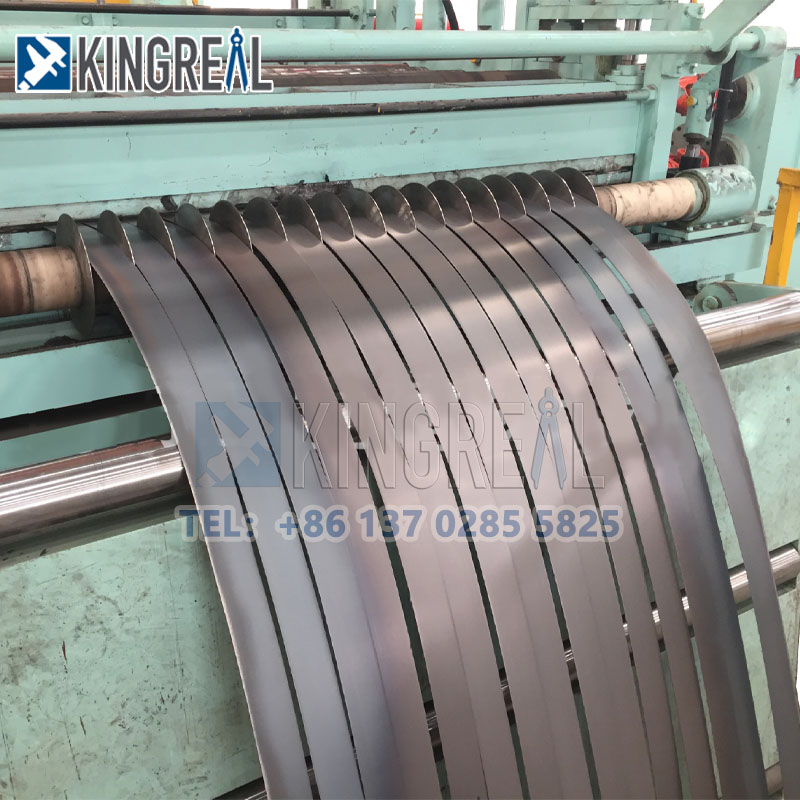

Slitter عبارة عن آلة تقوم بقطع لفائف الشريط طوليًا إلى عروض مختلفة. يمكن تغيير عرض المنتج المقطوع بمرونة عن طريق تبديل الفاصل المدمج. يعتمد تعديل عمود السكين على العمود السفلي الثابت، وتعديل العمود العلوي لضبط متزامن لعتاد الدودة لوضع تباعد عمود السكين، ويمكنه التحكم بدقة في الفجوة بين العمود العلوي والعمود السفلي. |
|
آلة اللف |
-الحاملة: 15T - نظام الفرامل : فرامل قرصية |
يتم استخدام هذه المعدات لإعادة لف الشرائط بعد التقطيع. يتكون من جسم الإطار، البكرة، نظام النقل، نظام الارتفاع والانكماش، نظام الكبح، نظام التشحيم، النظام الهيدروليكي وما إلى ذلك. |
مميزات آلة قطع الفولاذ المدلفن على الساخن
1) آلية فك الكابول عالية السرعة، وذلك باستخدام الأرض لفك اللفائف، مما يقلل من ألم حفر الحفرة.
2) يمكن أيضًا تثبيت استخدام القص الدائري من النوع الفاصل، في هذا القص الدائري في شفرة نوع القفل، للقص الدائري ثنائي الاستخدام.
3) اعتماد جهاز قطع رأس مزدوج الحواف من KINGREAL STEEL SLITTER، وهو صغير الحجم وسريع في سرعة القطع.
4) اعتماد الضغط من نوع كيس الهواء لضمان التوتر للحفاظ على التوتر المتوازن بسماكة مختلفة.
5) اعتماد KINGREAL STEEL SLITTER تقنية جديدة حاصلة على براءة اختراع لنظام التحكم في آلية التوتر المضاد للخدش، والذي يحل مشكلة خدوش التوتر وخصائص اللف.
6) اعتماد آلية لف المحرك الأفقي التي تم تطويرها حديثًا بواسطة الفريق الفني KINGREAL STEEL SLITTER، والتي تحل مشكلة تزييت التروس لآلية اللف.
- صفيحة الدفع: دفع الأسطوانة
تتميز المنتجات المدرفلة على الساخن بخصائص ممتازة مثل القوة العالية والمتانة الجيدة وسهولة المعالجة والتشكيل
تستخدم على نطاق واسع في الصناعات التحويلية مثل السفن والسيارات والجسور والبناء والآلات وأوعية الضغط
مواصفات آلة قطع لفائف الصلب المدرفلة على الساخن
|
مادة لفائف |
الفولاذ المدلفن على الساخن (يمكن تخصيص أخرى |
|
سمك الملف |
0.3-25 ملم |
|
أقصى عرض للملف |
2000 ملم |
|
القطر الداخلي للملف |
470-630 ملم |
|
أقصى وزن للملف |
20 ت |
|
سرعة آلة الحز |
0-220 م/دقيقة |
|
الحز الأزيز |
± 0.02 مم |
|
السعة الإجمالية |
130 كيلو واط |
البيانات المذكورة أعلاه هي للإشارة، ويمكن تخصيص محددة.
ترحب KINGREAL STEEL SLITTER بالعملاء من جميع أنحاء العالم لزيارة مصنعنا وزيارة آلات قطع الفولاذ المدرفلة على الساخن KINGREAL STEEL SLITTER. يمكنك تشغيل آلات قطع الفولاذ المدلفن على الساخن شخصيًا وفحص المنتجات النهائية لتقييم ما إذا كانت تلبي احتياجات الإنتاج اليومية الخاصة بك. تقدم KINGREAL STEEL SLITTER أيضًا مجموعة متنوعة من آلات قطع الفولاذ المدرفل على الساخن بمواصفات ومستويات أداء مختلفة. سوف يرافقك موظفو KINGREAL STEEL SLITTER طوال الزيارة ويقدمون شرحًا تفصيليًا لآلات قطع الفولاذ المدلفن على الساخن.
 |
 |
 |
من نحن؟
KINGREAL STEEL SLITTER هو مصنع ومورد محترف. تقدم KINGREAL STEEL SLITTER حلولاً كاملة في معالجة الملفات وبناء الأدوات الآلية، بما في ذلكخط قطع لفائف عالية السرعة, آلة الحز الثقيلة, ± 0.02 مم, آلة قطع الطول, آلة قص الذبابة إلى الطول. لدى KINGREAL STEEL SLITTER فريق محترف وخبرة مشروع غنية، ويمكنه أن يوفر لك أفضل خدمة،مرحبا بكم في الاتصال بنا.
كيفية نقل آلة قطع الفولاذ المدلفن على الساخن
غالبًا ما تمثل كيفية نقل الآلات الثقيلة بكفاءة وأمان تحديًا كبيرًا.
ما يلي هو عملية تعبئة وتحميل الآلة لدينا.
- استخدم طبقة الحماية البلاستيكية
- ألصق العلامة
- تحضير المقطورة للتحميل
- تأمين المعدات
كيفية تركيب آلة قطع الفولاذ المدلفن على الساخن
من أجل مساعدة عملائنا على حل مشكلات تثبيت الماكينة، ستوفر KINGREAL STEEL SLITTER خدمات التثبيت عبر الإنترنت والمحلية
الأسئلة الشائعة حول آلة قطع اللفائف1. كيفية تشغيل خط قطع اللفائف المدرفلة على الساخن بشكل آمن؟
افتح مفتاح العزل الكهربائي (الموجود أمام خزانة التحكم الكهربائية)، واضغط على زري EMERCENCYSTOPRESET وREADYTORUN، وسيقوم المفتاح بفتح الجهاز لتشغيله (على حامل التشغيل الرئيسي) للتحقق مما إذا كان الجهد (380 فولت) والتيار صحيحين ومستقرين.
2. كيفية اختيار شفرة المشقق الجيدة؟
يتم استخدام المواد بشكل أساسي DY-5، Cr12MoV، D2، LD، H13، W18Cr4V، SKD-11، H13 + W + Ni وغيرها من أدوات الفولاذ عالية الجودة والفولاذ عالي الجودة ومواد أخرى
3. كيفية إصلاح آلة قطع اللفائف المدرفلة على الساخن؟
المكونات والمعدات المستخدمة تشمل آلة التفكيك، جهاز التثبيت، آلة القطع، شفرة الفصل، وجهاز إعادة اللف، على سبيل المثال لا الحصر.
4. كيفية صيانة آلة قطع اللفائف المدرفلة على الساخن؟
6) اعتماد آلية لف المحرك الأفقي التي تم تطويرها حديثًا بواسطة الفريق الفني KINGREAL STEEL SLITTER، والتي تحل مشكلة تزييت التروس لآلية اللف.
تم تصميم آلة قطع اللفائف المدرفلة على الساخن KINGREAL STEEL SLITTER لعملية إنتاج قطع ولف الملفات من مواد وسماكات مختلفة، تنتمي إلى معدات معالجة اللفائف الكبيرة
6. ما هي سرعة خط قطع اللفائف المدرفلة على الساخن؟
بالنسبة لسرعة آلة قطع اللفائف المدرفلة على الساخن، فإن نطاق السرعة يتراوح من 20-220M/Min، ويمتد نطاق السرعة على نطاق واسع.
