تعمل حلقات خط القطع حسب الطول بشكل أساسي على حل مشكلة عدم التطابق بين سرعات التغذية والقص. KINGREAL STEEL SLITTER هي شركة مصنعة وموردة ذات خبرة لخطوط القطع حسب الطول. مرحبًا بكم في زيارة مصنعنا في الصين لرؤية الآلات، سواء عبر الإنترنت أو شخصيًا!

فيديو حول تكرار خط القطع حسب الطول

مقدمة إلى حلقات خط القطع إلى الطول

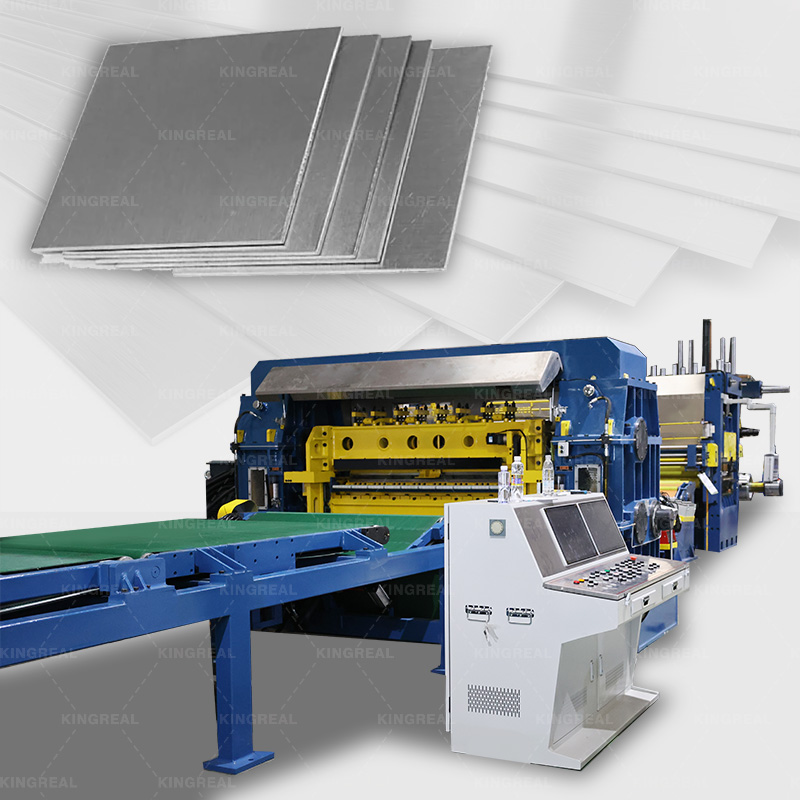

تم تصميم خط القطع حسب الطول للمعالجة الآلية للملفات المعدنية كبيرة الحجم، ودمج العمليات الأساسية مثل الفك، والتسوية، والقص لتحقيق إنتاج شامل من ملفات المواد الخام إلى الصفائح المعدنية المخصصة. خط القص مع جسر حلقي يحل بشكل أساسي مشكلة فرق السرعة بين التغذية والقص. من خلال التخزين المؤقت الدقيق للسرعة والتحكم في التزامن، تكون عملية تثبيت الطول لآلة القطع حسب الطول أكثر استقرارًا، وتكون عملية القص أكثر سلاسة، مما يزيل تمامًا نقاط الألم في خطوط القطع حسب الطول التقليدية الناتجة عن عدم تطابق السرعة، مثل انقطاع الإنتاج والدقة غير الكافية. ولذلك، فإن آلة القطع حسب الطول تعمل على تحسين كفاءة الإنتاج الإجمالية لخط القطع حسب الطول بشكل كبير وتقلل بشكل فعال من خسائر التوقف أثناء الإنتاج.

معلمات خط القطع حسب الطول

المواد الخام: ورقة مجلفنة. ورقة المدرفلة على البارد. الصلب الكربوني

سمك الورقة: 0.3-4.0 ملم

عرض الورقة: 500-2000 مم

السرعة: 0 ~ 60 م / دقيقة

اعتبارات التصميم لخط القطع حسب الطول

تحقق آلة القطع حسب الطول مزامنة السرعة والتخزين المؤقت بين مرحلتي التغذية والقص من خلال التصميم الهيكلي العلمي، مما يوفر ضمانًا قويًا للتشغيل الفعال لخط القطع حسب الطول، مع التركيز دائمًا على ضمان دقة القص وتحقيق الإنتاج المستمر. فيما يتعلق بتصميم الطاولة، فإن آلة القطع حسب الطول تعتمد طريقة الرفع العمودي، جنبًا إلى جنب مع هيكل العجلة المطاطية ذات السطح الانتقالي، والذي لا يحقق فقط نقل المواد بشكل سلس والتخزين المؤقت، ولكن أيضًا يتجنب بشكل فعال الاحتكاك المباشر بين سطح الشريط وسطح الطاولة، مما يزيل المشاكل مثل الخدوش والسحجات على سطح الورقة من المصدر، مما يضمن سطحًا أملسًا للصفائح المعدنية المعالجة، ويلبي متطلبات المعالجة عالية الدقة.

لتحقيق تزامن دقيق بين التغذية والقص، تم تجهيز خط القطع حسب الطول بثلاثة أزواج من أجهزة الاستشعار الكهروضوئية عالية الدقة لمراقبة موضع الشريط الفولاذي في حفرة الحلقة في الوقت الفعلي. من خلال ضبط ارتفاع الرفع للجسر الحلقي تلقائيًا، يتم الحفاظ على المواد الكافية في الحفرة. عندما تزداد سرعة القص لآلة القطع حسب الطول، يمكن لجسر الحلقة تحرير المواد المخزنة بسرعة، مما يمنع خط القطع حسب الطول من التوقف بسبب عدم كفاية إمدادات المواد. عندما تكون سرعة التغذية سريعة جدًا، يمكن لجسر الحلقة تخزين المواد الزائدة على الفور لمنع تراكم المواد وانحرافها، مما يضمن أن كل عملية لآلة القطع حسب الطول يمكن توصيلها بسلاسة. باختصار، يعمل تصميم خط القطع حسب الطول على حل تعارضات السرعة بين المراحل المختلفة لخط القطع حسب الطول من خلال التخزين المؤقت الدقيق للسرعة والتحكم في الموضع، مما يجعل إعداد طول خط القطع حسب الطول أكثر دقة والقص أكثر استقرارًا، مما يؤدي بشكل أساسي إلى تحسين كفاءة التشغيل الشاملة وجودة المنتج لآلة القطع حسب الطول.

● النقطة الرئيسية لتصميم خط القطع حسب الطول 1) عمق وبير كلما زاد عمق الحلقة، زادت إمكانية تخزين المزيد من المواد في الحفرة، وكلما زادت سرعة القص لآلة القطع حسب الطول التي يمكن تكييفها. في الإنتاج الفعلي، يمكن لخط القطع حسب الطول أن يضبط بمرونة عمق التكرار للشرائط المعدنية ذات المواصفات المختلفة. وهذا يضمن إمدادًا مستمرًا للمواد أثناء القص عالي السرعة، مما يمنع التوقف بسبب عدم كفاية التخزين. كما أنه يلبي احتياجات التخزين المؤقت للمواد أثناء القص منخفض السرعة، مما يتيح إنتاجًا مرنًا والتكيف مع أحجام ومواصفات الدفعات المختلفة. 2) تصميم مضاد للخدش الجسر الحلقي مبطن ببطانة عالية البوليمر مقاومة للتآكل. هذه البطانة ناعمة ولكنها مقاومة للاهتراء، مما يقلل بشكل فعال من الاحتكاك بين الشريط وسطح الطاولة. في نفس الوقت، يستخدم قسم النقل تصميم أسطوانة التوجيه المغلفة بالمطاط. سطح أسطوانة التوجيه مطلي بمادة البولي يوريثين عالية الجودة، مما يضمن النقل السلس للمواد ويمنع الاتصال القوي بين أسطوانة التوجيه وسطح الشريط. يؤدي هذا إلى إزالة الخدوش السطحية بشكل أساسي، مما يضمن أن كل ورقة تتم معالجتها بواسطة آلة القطع حسب الطول تحافظ على جودة سطح ممتازة. 3) كشف الموقع تم تجهيز خط القطع حسب الطول بأجهزة استشعار عالية الدقة (تعمل جنبًا إلى جنب مع ثلاثة أزواج من أجهزة الاستشعار الكهروضوئية) لمراقبة التغيرات في ارتفاع الحلقة في الوقت الفعلي. يتم نقل بيانات الكشف بشكل متزامن إلى نظام التحكم المركزي لآلة القطع حسب الطول، مما يحقق مطابقة السرعة التلقائية بين المعدات الأولية والنهائية، وتشكيل تحكم في حلقة مغلقة. عندما تتغير سرعة القص لخط القطع حسب الطول، يمكن لأجهزة الاستشعار الكشف بسرعة عن التقلبات في ارتفاع الحلقة، ويقوم النظام تلقائيًا بضبط سرعة التغذية لضمان بقاء سرعات التغذية والقص متزامنة، وتجنب المشاكل مثل تراكم المواد، والتمدد، أو عدم كفاية العرض، مما يجعل آلة القطع حسب الطول تعمل بشكل أكثر سلاسة وكفاءة.

مزايا آلة القطع حسب الطول

1) عملية عالية السرعة

يمكن لخط القطع حسب الطول أن يحقق عملية مستقرة عالية السرعة عند 60m/min. مع وظيفة تعديل المخزن المؤقت لجسر الحلقة، فإن آلة القطع حسب الطول لا تتطلب توقفات متكررة لضبط السرعة، مما يحقق قصًا مستمرًا عالي السرعة. وفي الوقت نفسه، يقلل خط القطع حسب الطول من التشغيل اليدوي طوال العملية. يحتاج المشغلون فقط إلى ضبط المعلمات ذات الصلة مسبقًا مثل طول القص، والسمك، والسرعة على لوحة التحكم. أثناء تشغيل آلة القطع حسب الطول، فإن مسؤوليتهم الرئيسية هي مراقبة حالة تشغيل المعدات والتعامل مع حالات الطوارئ على الفور.

2) دقة القص العالية

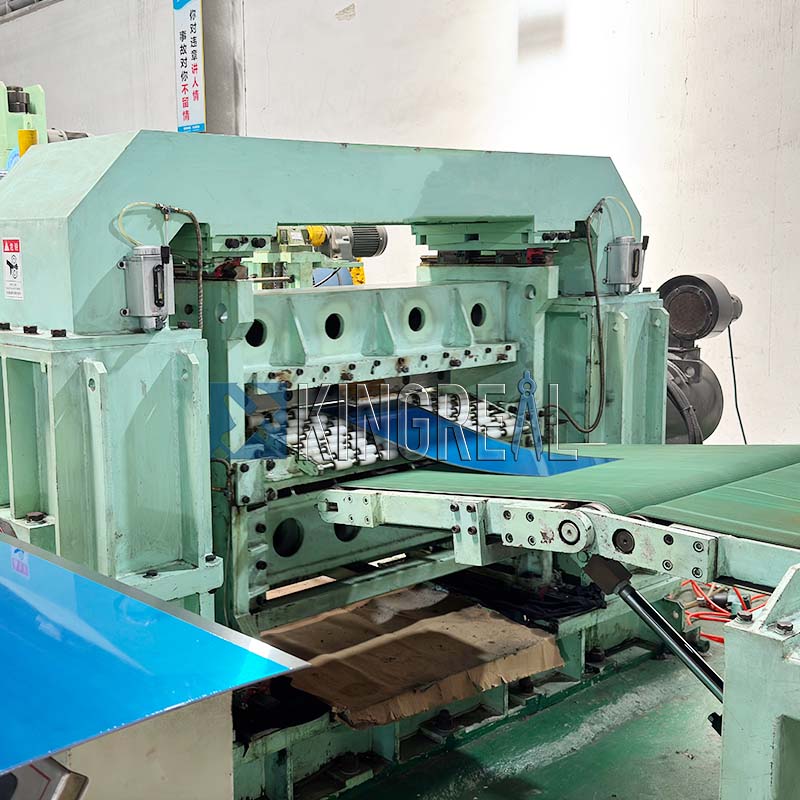

تم تجهيز خط القطع حسب الطول بآلة تحجيم Servo NC، والتي يمكنها قياس طول الصفائح المعدنية المراد قطعها بدقة. مع محرك سيرفو، فإنها تحقق قطعًا سريعًا ودقيقًا. بالنسبة للألواح المعدنية ذات السماكات المختلفة، يمكن للمشغلين ضبط فجوة شفرة القص بسرعة عبر واجهة الإنسان والآلة، مما يجعل التشغيل مريحًا وفعالًا. تتميز ماكينة القطع حسب الطول أيضًا بأربع شفرات قابلة للتبديل، مما يسمح باستخدام الشفرة بالتناوب، مما يؤدي إلى إطالة عمر المقصات بشكل كبير وتقليل تكاليف استبدال الأداة، مما يزيد من الفوائد الاقتصادية إلى أقصى حد. علاوة على ذلك، فإن خط القطع حسب الطول يستخدم طريقة القطع من الأسفل إلى الأعلى، مما يضمن أن النتوءات المتولدة أثناء القطع موجهة للأعلى، مما يمنع بشكل فعال النتوءات من خدش الحزام الناقل وحماية ناقل آلة القطع حسب الطول. بشكل ملحوظ، يتم ضبط فجوة القص العلوية والسفلية عبر محرك سيرفو AC 0.75KW وله وظيفة ذاكرة الفجوة، مما يسمح بتخزين معلمات الفجوة لمختلف الصفائح المعدنية في النظام للمعالجة اللاحقة للصفائح المعدنية المماثلة بدون تعديلات متكررة.

3) عملية أوتوماتيكية بالكامل

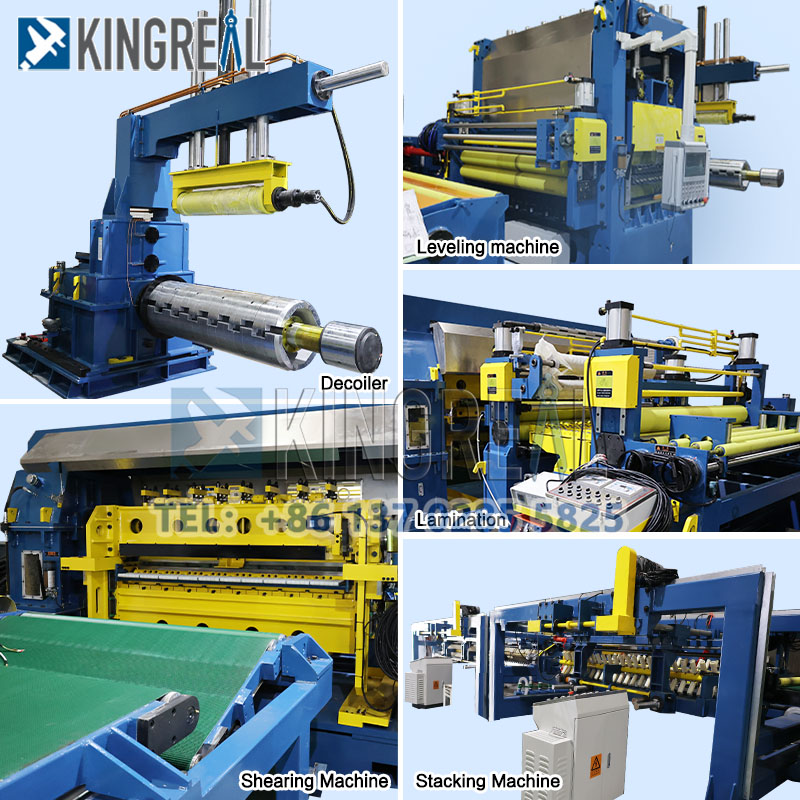

يدمج خط القطع حسب الطول الحلقي آليات فك اللف، والتسوية، وإعداد طول NC، والقص الهيدروليكي عالي السرعة، وآليات تجميع المواد. ويتم استكماله بأجهزة نقل المواد، والتخزين المؤقت، والتوجيه، والنقل، والتفريغ، مما يشكل خط إنتاج آلي كامل. لا يلزم أي تدخل يدوي في الاتصال بين العمليات، مما يؤدي إلى تحقيق التشغيل الآلي بالكامل. آلة القطع حسب الطول تستخدم التحكم المركزي PLC ومجهزة بأنظمة التحكم الكهربائية ذات العلامات التجارية المعروفة مثل Yaskawa، مما يضمن التشغيل المستقر والموثوق. يمكنها إكمال العملية بأكملها تلقائيًا بدءًا من فك المواد الخام وتسويتها إلى تحديد الطول والقص وجمع المواد وفقًا لاحتياجات الإنتاج.

المزيد من الخطوط المخصصة للطول

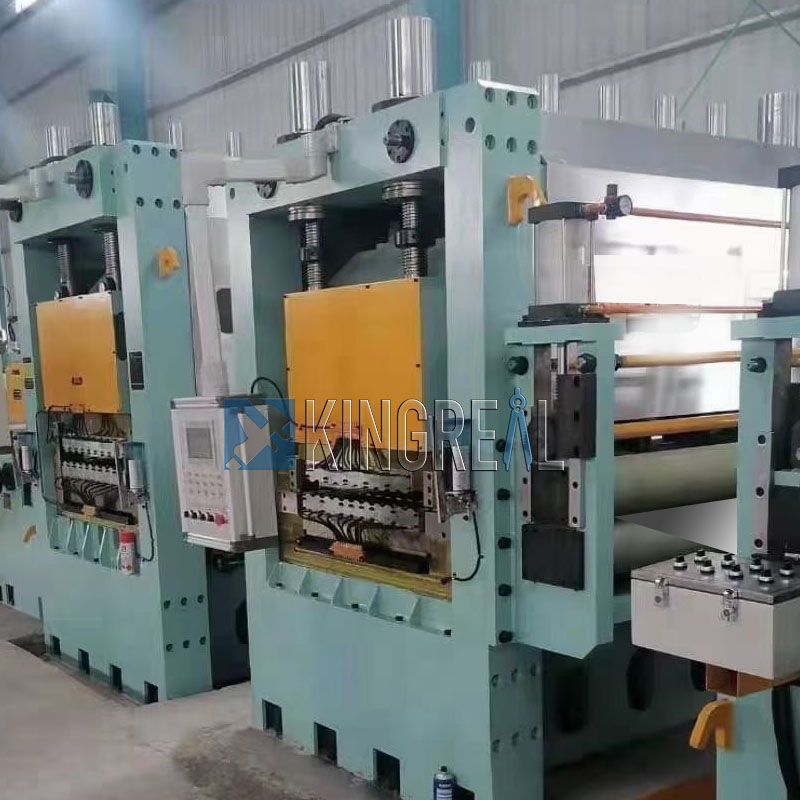

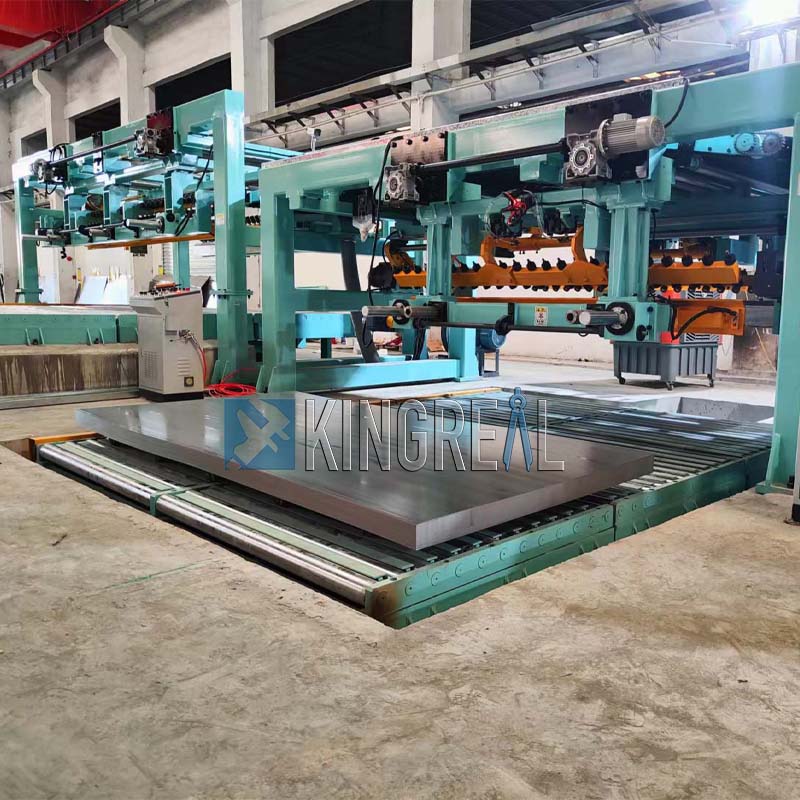

خط القطع حسب الطول مجهز بآلة تسوية مزدوجة	خط القطع حسب الطول مجهز بمكدس مزدوج	خط القطع حسب الطول مجهز بجهاز تصفيح

توفر KINGREAL STEEL SLITTER حلول تصنيع خطوط القطع حسب الطول الشاملة للعملاء في الهند وإندونيسيا وروسيا والبرازيل وبلدان أخرى. للحصول على عرض أسعار، يرجى الاتصال بـ KINGREAL STEEL SLITTER!
