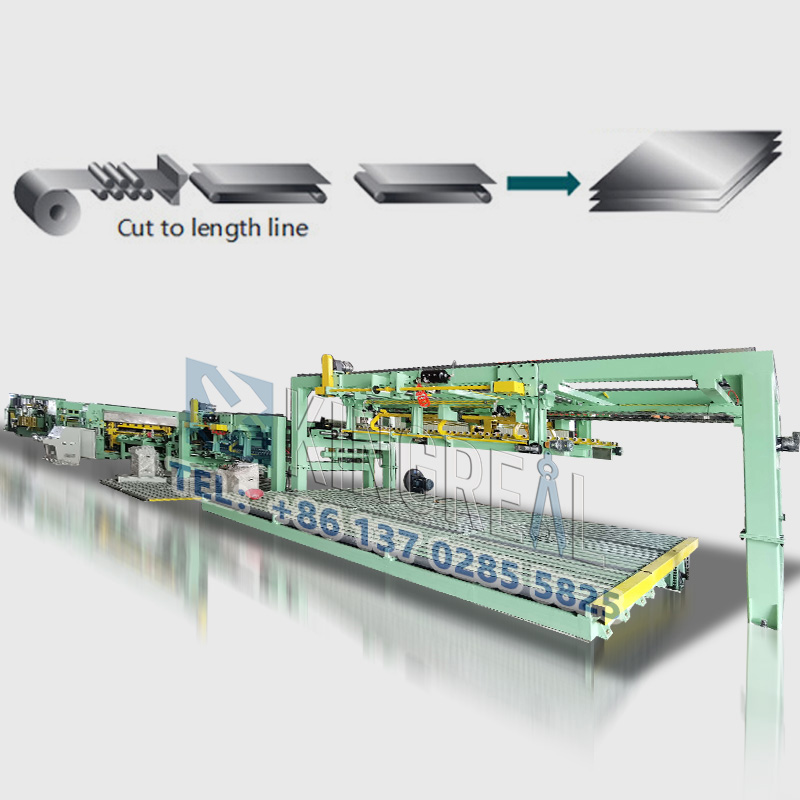

خط قطع الطول الدقيق من KINGREAL، يُسمى أيضًا آلة القطع حسب الطول، يستخدم في آلة فك اللفائف، وفرد الشعر، والقطع حسب الطول، وتكديس الملفات المعدنية في صفائح مسطحة بالطول المطلوب. مناسبة لمعالجة الفولاذ الكربوني المدلفن على البارد والساخن، وفولاذ السيليكون، والصفائح المقصدرة، والفولاذ المقاوم للصدأ، والمواد المعدنية المختلفة ذات الأسطح المطلية للقطع حسب الطول وعمليات القطع العرضي.
KINGREAL SLITTER قطع دقيق لخط الطول

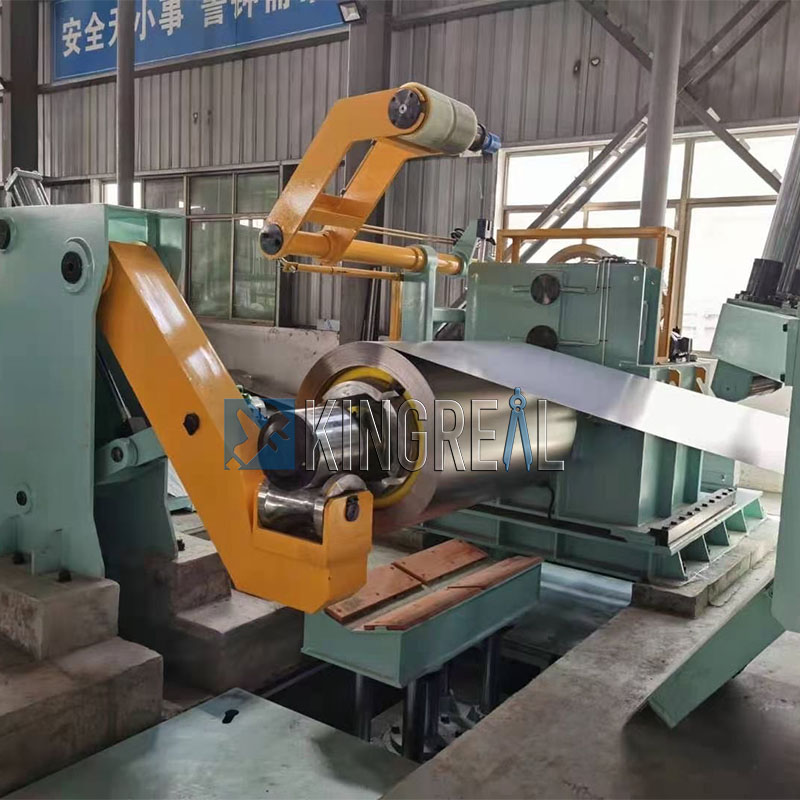

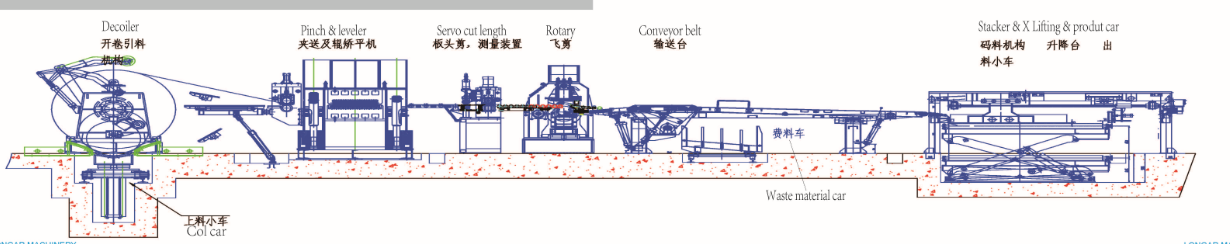

يتكون خط القطع حسب الطول الدقيق بشكل أساسي من عربة التغذية، وآلة تفكيك اللف، وآلة التسوية، وآلية التغذية، وآلة القص، ومعدات النقل، ومعدات التكديس. يمكن تجهيز آلة القطع حسب الطول بآلة الحز لقطع مادة الصفائح إلى العرض المطلوب، وإجراء قص خاص بالطول، وتكديس المواد. إن آلة القطع حسب الطول عالية الدقة عبارة عن منتج عالي الأداء يجمع بين الآلات والكهرباء والمكونات الهيدروليكية. إنها تتميز بالأتمتة العالية، التشغيل البسيط والموثوق، دقة الطول العالية، التسطيح الممتاز للصفائح، والتكديس الأنيق.
تصنيف آلة القطع حسب الطول
1. على أساس سمك الصفائح المعدنية التي يمكن قطعها حسب الطول، يتم تقسيم خطوط قطع الفولاذ حسب الطول إلىقطع قياس الضوء لخطوط الطول (سمك المعالجة 0.2-3.0 مم) وآلة القطع ذات القياس الثقيل إلى الطول(سمك المعالجة 6-25 ملم).
2. على أساس نوع المواد الخام المعدنية التي يتم قطعها، يمكن تقسيم خط القطع إلى آلة قطع النحاس إلى الطول،قطع الفولاذ المقاوم للصدأ لخطوط الطول,قطع الصفائح المدرفلة على البارد إلى خطوط الطول، ومعدات قطع الفولاذ السيليكوني إلى الطول، ومعدات قطع الصفيح المقصدر إلى الطول.
3. حسب درجة الأتمتة، يتم تصنيفها إلىقطع تلقائي بالكامل لخط الطولوآلة قطع نصف أوتوماتيكية حسب الطول.
مكون من قطع الدقة لآلة الطول

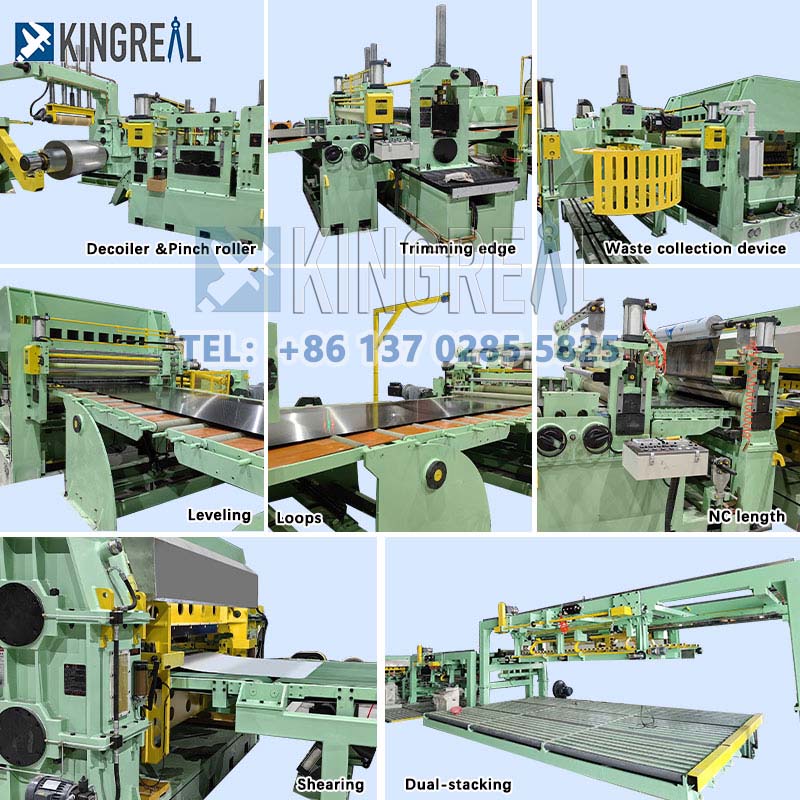

تتكون آلة القطع حسب الطول الدقيقة بشكل أساسي من عربة التحميل، وآلة تفكيك اللفة، وآلة التسوية، وآلية التغذية، وآلة القص، وجهاز النقل، وجهاز التكديس. يمكن تجهيز خط الإنتاج بآلة الحز لقطع مادة الصفائح إلى العرض المطلوب، وإجراء قطع بطول محدد، وتكديس المواد. يعتبر خط القطع حسب الطول منتجًا عالي الأداء يجمع بين الآلات والكهرباء والمكونات الهيدروليكية. إنها تتميز بالأتمتة العالية، التشغيل البسيط والموثوق، دقة الطول العالية، التسطيح الممتاز لمواد الصفائح، والتكديس الأنيق.
خصائص القطع الدقيق لخط الطول
"تم تصميم وتصنيع معلمات خط القطع حسب الطول بواسطة KINGREAL SLITTER وفقًا لمتطلبات إنتاج العملاء، مما يدعم تصميمات حلول الماكينات المخصصة للغاية لقطع الملفات حسب الطول."
قطع قياس الضوء لخط الطول آلة القطع بالطول المتوسط قطع قياس ثقيل لخط الطول نظام القطع التوقف/البدء الميكانيكي، القص الدوار أو الطائر القص الميكانيكي والدوار والطيران القص الهيدروليكي والطيران الأعلى. سماكة الأعلى. عرض الأعلى. وزن الأعلى. سرعة
6 ملم
8 ملم
25 ملم
1800 ملم
2000 ملم
2600 ملم
20 ت
40 طن
50 طن
20-80 م/دقيقة
20-80 م/دقيقة
20-80 م/دقيقة

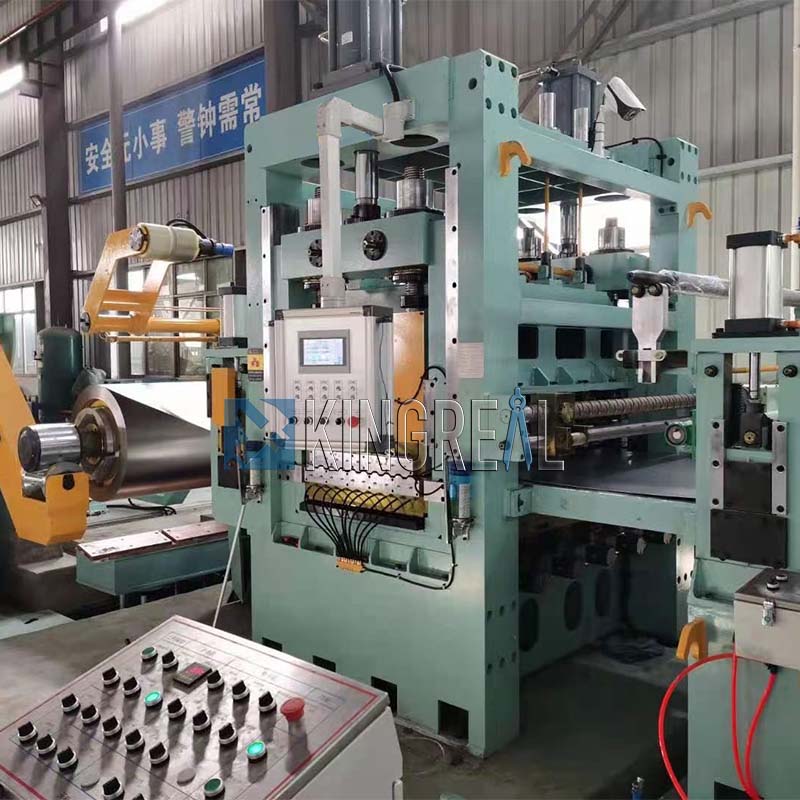

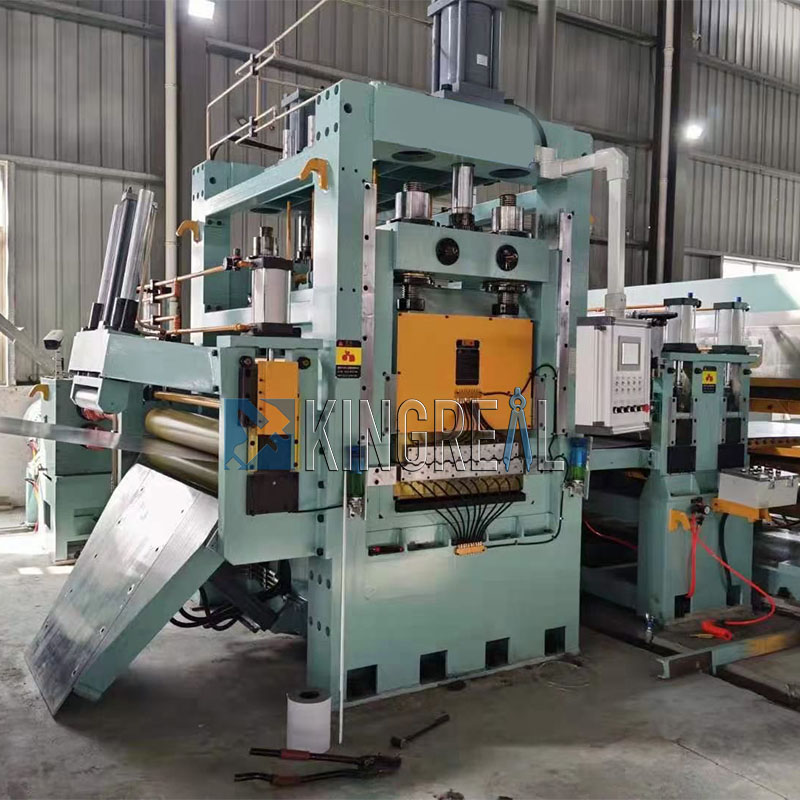

1/تستخدم آلة القطع حسب الطول نظام محرك هيدروليكي أو مؤازر، مدمجًا مع هيكل إطار عالي الصلابة من النوع C، لإجراء عمليات القطع بدقة ضمن نطاق 0.01 مم.

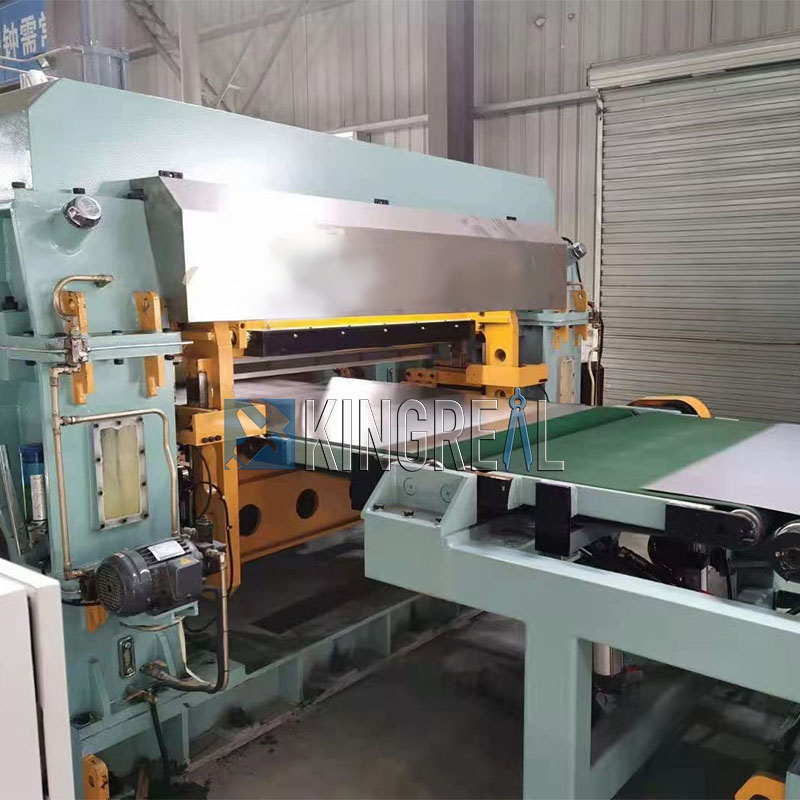

2/نظام التغذية المزدوج المؤازر لآلة القطع حسب الطول، مع جهاز تشفير دوار، يحقق دقة تغذية تبلغ ±0.05 مم. يعمل جهاز العزل الهيدروليكي على تقليل اهتزازات القطع، مما يضمن الحصول على سطح أملس يشبه المرآة.

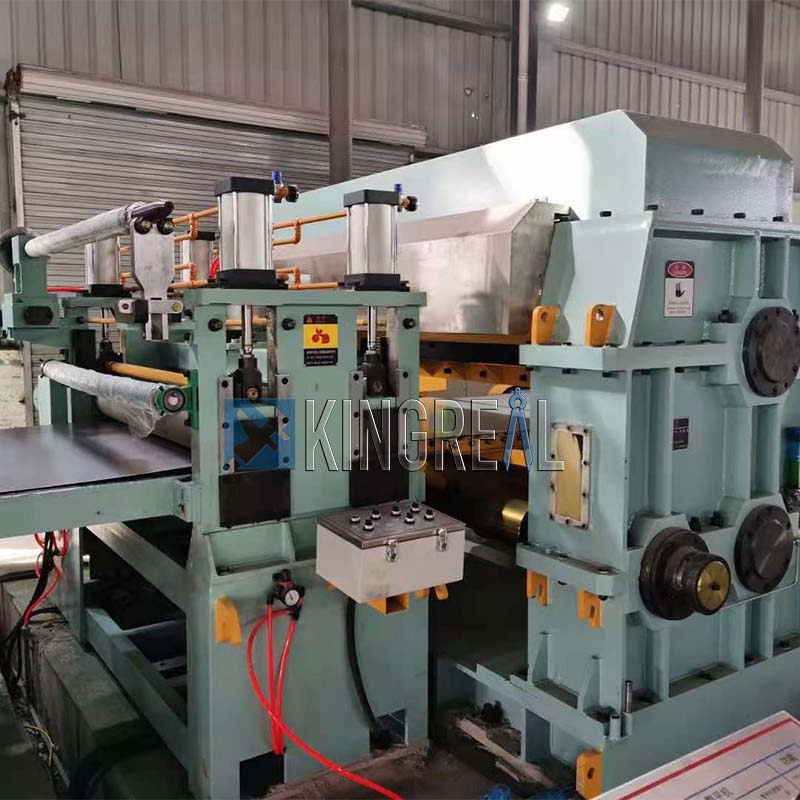

3/آلة القطع حسب الطول تستخدم آلة تسوية ذات ست لفات لضمان أن تكون مادة الصفائح مسطحة وخالية من العيوب. 3/تم تجهيز آلة القطع حسب الطول بجهاز قطع الخردة الذي يفصل المواد الطرفية بدقة.

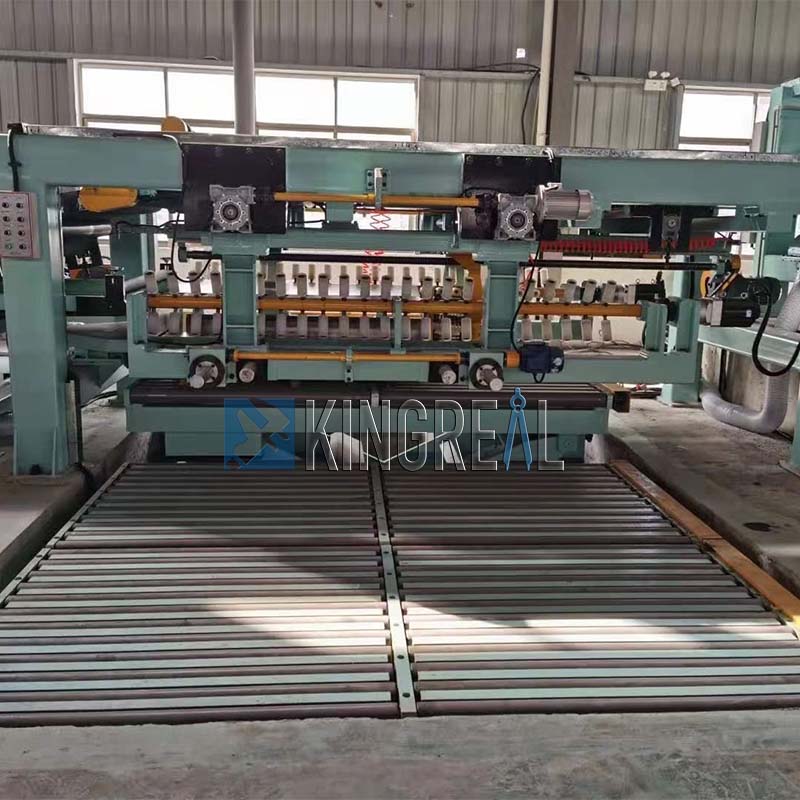

4/آلة القطع حسب الطول: يقوم نظام التكديس الأوتوماتيكي بترتيب المنتجات النهائية بدقة وفقًا للأنماط المحددة مسبقًا.
1 / كيفية اختيار جهاز المكدس لآلة القطع حسب الطول؟
يتوفر نظام التكديس التلقائي لخط القطع حسب الطول في تكوينين هيكليين: التراص من النوع القنطري والتكديس من النوع المفتوح.

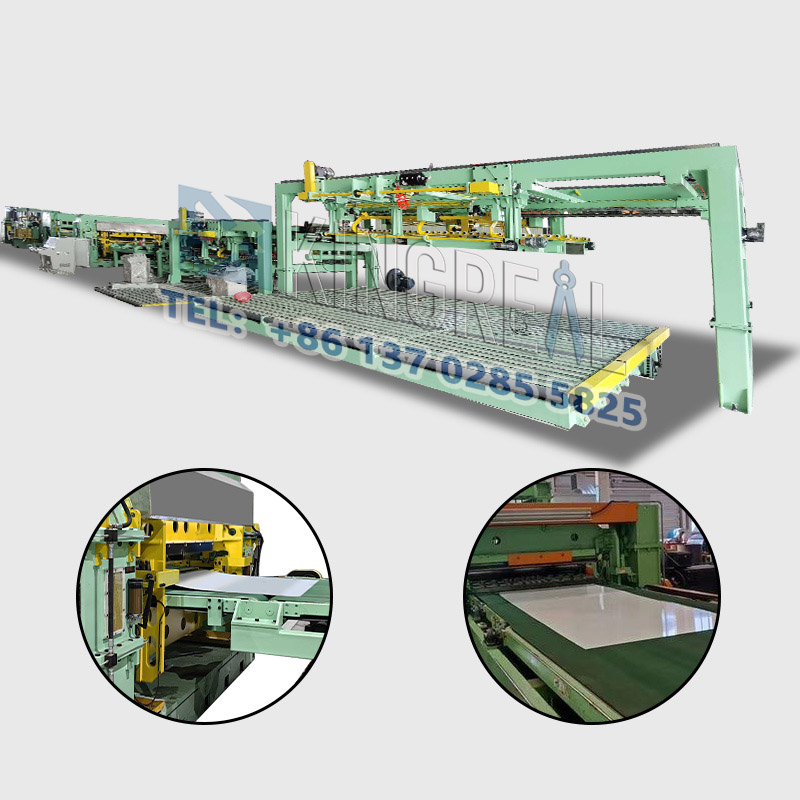

يتميز الهيكل من النوع القنطري بالناقلات الدوارة وجهاز الضرب، مما يتيح تكديس الألواح الفولاذية المنقولة بواسطة الناقلات الدوارة أو أحزمة النقل بشكل أنيق على الأسطح الناقلة المسطحة أو شاحنات الرفع الهيدروليكية. إنها مجهزة بنظام نفخ هوائي لمنع خدش اللوحة بشكل فعال.
الهيكل من النوع المفتوح، المجهز بموجهات المواد اليسرى واليمنى وجهاز الضرب الهوائي، يمكنه تكديس الألواح الفولاذية المنقولة بواسطة بكرات النقل أو الحزام الناقل على منصة الرفع الهيدروليكية.
2/كيفية تشغيل خط القطع الدقيق حسب الطول؟
أ. قبل البدء في خط القطع حسب الطول، يجب عليك التحقق من أن مقابض أداة الآلة والأجزاء المتحركة تعمل بشكل صحيح.
ب. يجب أن تكون الملفات المعدنية مثبتة ومؤمنة بشكل صحيح، ويجب عليك التحقق من تشغيل معدات التسوية والتقويم في نفس الوقت.
ج. بعد تحميل المادة، يجب عليك التحقق من موضع المركز والتأكد من صحة تباعد الفتحات.
د. يجب عليك إيقاف الجهاز لتغيير السرعات. عندما تكون آلة القطع حسب الطول قيد التشغيل، يجب ألا تلمس المادة بيديك، ويجب ألا تلمس القالب أو المحرك بيديك.
ه. لا تضع أدوات أو أدوات قياس أو قفازات أو أشياء أخرى على قضبان أو قوالب الآلة.
و. لا تترك الآلة بعد بدء التشغيل؛ تعمل بتركيز كامل.
3/ما هو تطبيق القطع الدقيق لخط الطول؟

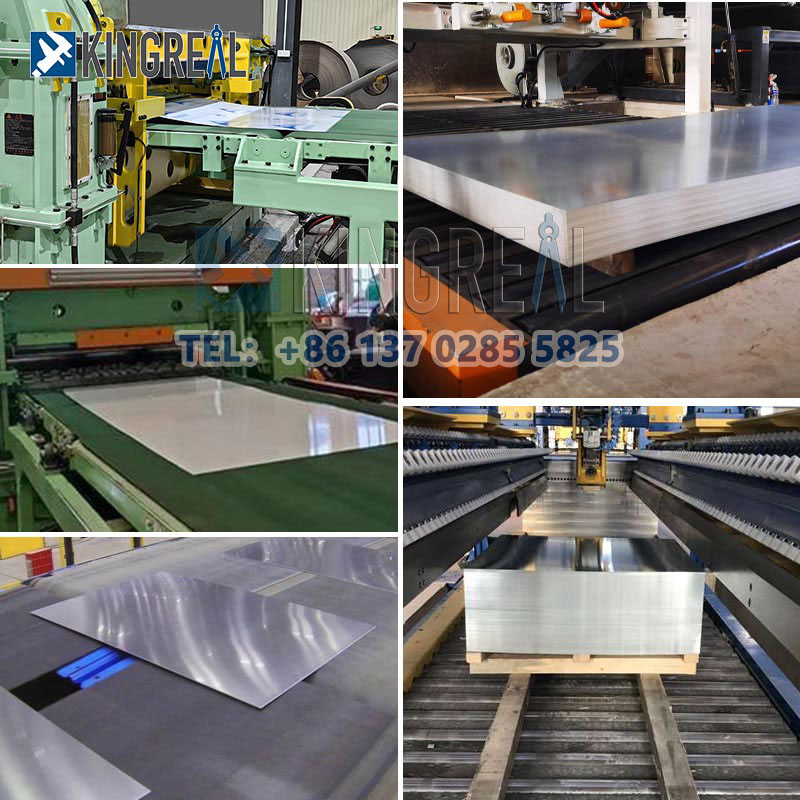

في صناعة تصنيع السيارات، يمكن لخطوط القطع حسب الطول قطع الألواح الفولاذية عالية القوة إلى إطارات جسم السيارة؛ في صناعة الطاقة الجديدة، يمكن استخدام آلات القطع حسب الطول لقطع صفائح الفولاذ السيليكونية بدقة لقلب المحرك.
آلات القطع الدقيقة هي معدات صناعية تجمع بين الدقة الميكانيكية والذكاء الكهربائي والاستقرار الهيدروليكي، وقد أصبحت معيارًا لعمليات تشكيل المعادن في عصر التصنيع الذكي.
 |
 |
 |
 |
