آلة القطع حسب الطول هي واحدة من معدات معالجة اللفائف الشائعة، وهي عبارة عن آلة قطع خاصة للطول مصممة لمعالجة الألواح الفولاذية بالحجم المطلوب من قبل العملاء عن طريق تسطيحها ثم قطعها حسب الطول. تُستخدم المواد الخام للألواح الفولاذية المستطيلة التي تتم معالجتها بواسطة آلة القطع إلى الطول بشكل شائع في الصلب والألومنيوم وتصنيع الآلات والسيارات والبناء وغيرها من الصناعات.
فيديو حول خط القطع حسب الطول
تصنيع خطوط القطع حسب الطول - كينغريال ستيل سليتر
كقائدآلة قطع الطولالشركة المصنعة في الصين,كينغريال ستيل سليترتلتزم بتقديم حلول مخصصة تلبي متطلبات الإنتاج الدقيقة. مع أكثر20 عاما من الخبرة، نحن متخصصون في تصميم وإنتاج آلات قطع اللفائف عالية الدقة لدعم معالجة المعادن بكفاءة ودقة.
تفانينا في الابتكار والجودة أكسبنا سمعة طيبة في صناعة معدات معالجة المعادن.KINGREAL STEEL SLITER ماكينات خط القطع حسب الطولتحظى بتقدير كبير لدقتها وموثوقيتها وأدائها المستقر. نحن فخورون بنجاحنا في تصدير معداتنا إلى أكثر من 10 دول، بما في ذلك المملكة العربية السعودية وروسيا والولايات المتحدة والبرازيل وإندونيسيا، مما يساعد العملاء في جميع أنحاء العالم على تحقيق نتائج إنتاج متميزة.
في شركة KINGREAL STEEL SLITTER، يعد "توفير أفضل الحلول لعملائنا" أكثر من مجرد شعار؛ إنها القوة الدافعة وراء كل ما نقوم به. نحن نسعى جاهدين لنكون أكثر من مجرد شركة مصنعة - فنحن نهدف إلى أن نكون شريكك على المدى الطويل، وندعم أعمالك في الحفاظ على إنتاج فعال وموثوق مع اكتساب ميزة تنافسية في الأسواق المحلية والعالمية.
اتصل بنا اليوم واكتشف كيف يمكن لـ KINGREAL STEEL SLITTER توفير الحل الأمثل لاحتياجات عملك!
آلة قطع الطول
آلة قطع الطولهو نظام قطع متخصص مصمم لمعالجة الملفات المعدنية بمختلف المواد والسماكات. إنها تقوم بتسوية وتقطيع الملفات إلى الأبعاد المطلوبة للعميل، مما يوفر دقة عالية. تتميز هذه الآلة أيضًا بعمليات التكديس الأوتوماتيكية وتشذيب الحواف، مما يعزز مستوى التشغيل الآلي لآلة قطع اللفائف ودقة المنتج النهائي.
يتكون خط القطع إلى الطول من مكونات رئيسية مثلوحدة التفكيك، والتسوية، والتحكم في الطول NC (التحكم العددي)، والمقص الطائر، ووحدات التراص. تم دمج الأجهزة الإضافية، بما في ذلك آليات مناولة المواد والتخزين المؤقت والتوجيه والنقل والتفريغ، لضمان التشغيل السلس والفعال.
المعلمات المشتركة لآلات خط القطع حسب الطول
مادة الملف:الصلب / الفولاذ المقاوم للصدأ / الفولاذ الكربوني / الفولاذ المجلفن / الصلب السيليكون / الألومنيوم / سبائك النحاس
تؤثر خصائص المادة على اختيار المكونات في آلة القطع حسب الطول.
سمك الملف: 0.3 - 20 ملم
كلما زادت سماكة المادة، زادت قوة القطع التي تتطلبها الآلة. عادةً ما يتم تعديل أنظمة القص والتسوية الطائرة بناءً على سمك المادة.
عرض الملف:500 - 2000 ملم
يحدد عرض المادة تصميم العرض لوحدات فك اللف والتسوية، التي تستوعب نطاقًا واسعًا من عروض الألواح.
وزن الملف:ما يصل إلى 35 طن
يحدد وزن الملف سعة الحمولة لجهاز فك اللفائف في آلة قطع اللفائف.
سرعة العمل: 20 - 80 م/دقيقة
تختلف سرعة القطع حسب سمك المادة وصلابتها. السرعة قابلة للتعديل لتلبية متطلبات كفاءة الإنتاج المختلفة.
دقة التسوية: ±0.1 مم - ±0.5 مم
تعمل وحدة التسوية على التخلص من التموجات والانحناءات في المادة، مما يضمن التسطيح، مما يؤثر بشكل مباشر على جودة المنتج النهائي.
دقة القطع: ±0.1 مم - ±0.2 مم
يوفر نظام القص الطائر قطعًا دقيقًا وسريعًا، مما يضمن الدقة في أطوال القطع، ويلبي معايير الصناعة العالية الدقة.
إجمالي متطلبات الطاقة:80 كيلو واط - 300 كيلو واط
تعتمد الطاقة الإجمالية على تكوين الماكينة ومتطلبات المعالجة، مما يضمن التشغيل المستقر لجميع المكونات.
عملية العمل لآلة قطع الطول

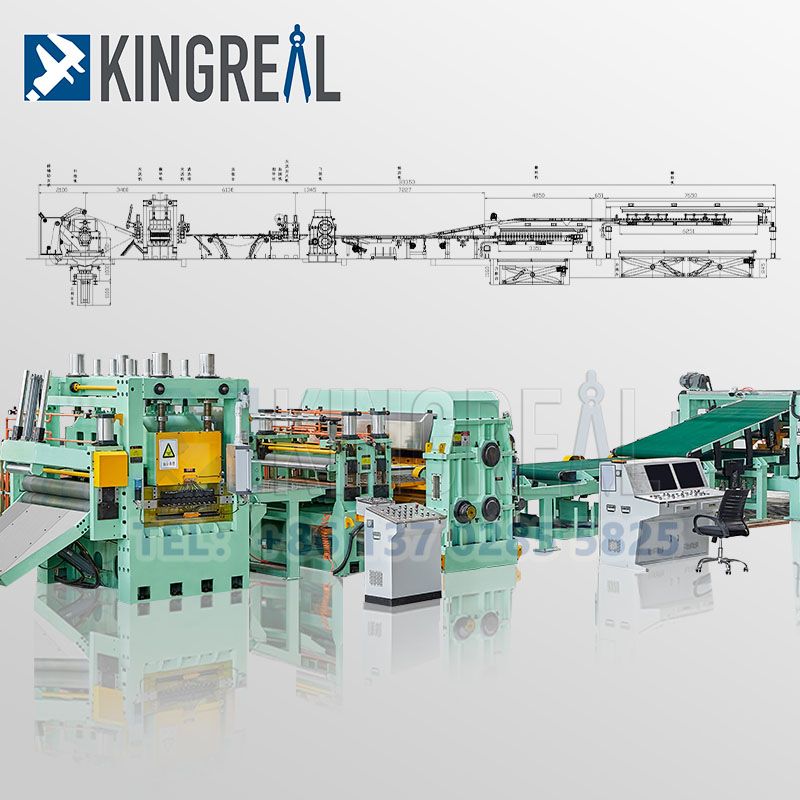

عربة لتحميل الملف - آلة فك اللفة لتغذية الملف - وحدة تغذية ذات بكرتين لتغذية الملفات للأمام - آلة تسوية ذات 6 طبقات للتسوية الدقيقة - آلة قطع عالية الدقة حسب الطول - ناقل الحزام لنقل الصفائح - تلقائي كومة

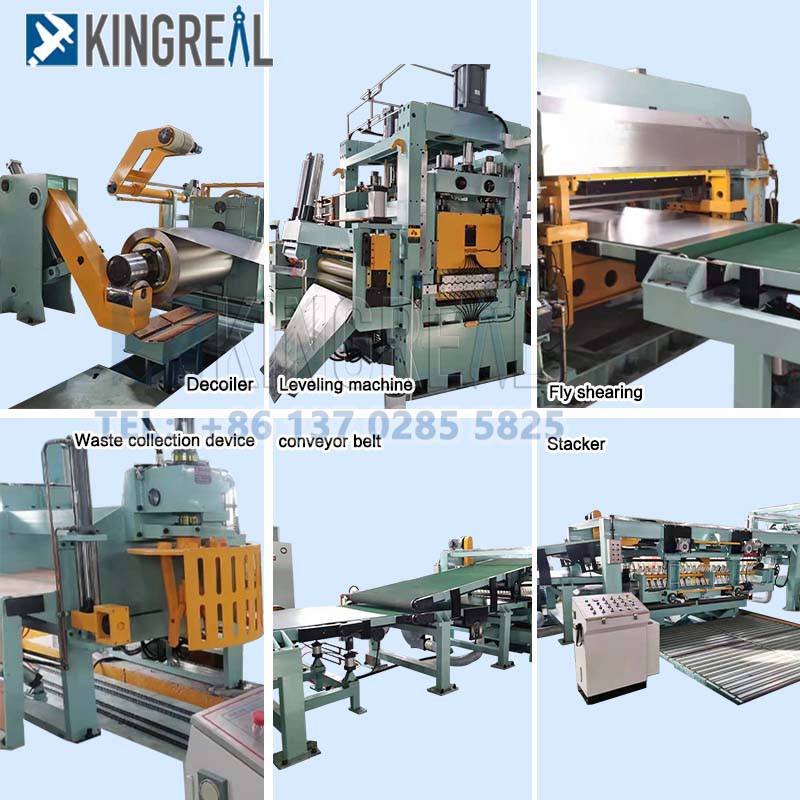

قطع لطول مكون الخط
تتميز آلة فك اللفة الهيدروليكية بآلية ضغط علوي مزدوجة المخروط ومزدوجة الدعم لتثبيت الملف الفولاذي بشكل آمن. يتم تشغيل حركة قاعدة الماكينة في كلا الطرفين بواسطة أسطوانة هيدروليكية، مما يوفر وظائف القيادة والتوسيط المتزامنة. تم تجهيز الأعمدة الرئيسية في كلا طرفي آلة التفكيك بنظام فرامل قرصية هوائية لتعزيز السلامة والدقة أثناء التشغيل.
تستخدم آلة التغذية والتسوية المسبقة نظام تثبيت وتغذية ثنائي الأسطوانة مدمجًا مع آلية تسوية بخمس بكرات. يقوم المحرك بتشغيل الأسطوانات العلوية والسفلية عبر صندوق تروس وصندوق توزيع، متصلين من خلال عمود توصيل عالمي. الأسطوانة الهيدروليكية مسؤولة عن الضبط والضغط لأسفل على الأسطوانة العلوية للتغذية، بينما تتحكم الطاقة الكهربائية في الأسطوانة العلوية لتعديلات التسوية.
لضمان التشغيل المتزامن مع وحدة التسوية، يتم تشغيل نظام التحكم في المحرك بواسطة نظام التحكم DC من سلسلة 590C. تم تصميم عمود التوصيل العالمي باستخدام عمود مطحنة عالمي صناعي لتعزيز المتانة والتشغيل السلس.
تعد آلية توجيه الجوانب مكونًا أساسيًا في ماكينة خط القطع حسب الطول، وهي مصممة لتوجيه شرائح الفولاذ قبل مرورها عبر جهاز قياس الطول NC. يتكون هذا النظام بشكل أساسي من أربع بكرات انتقالية، وإطار قوي، وستة بكرات عمودية توجيهية، وأجهزة مزامنة. تتميز الطاولة بتصميم على شكل أسطوانة بدون طاقة.
يتم تشغيل مجموعة البكرات العمودية بواسطة محرك تروس، والذي يقوم بتحريك البكرات إلى المركز. يشتمل النظام أيضًا على مسطرة لعرض فتحة مجموعة الأسطوانة العمودية التوجيهية، مما يضمن المحاذاة الدقيقة لشرائط الفولاذ طوال العملية.

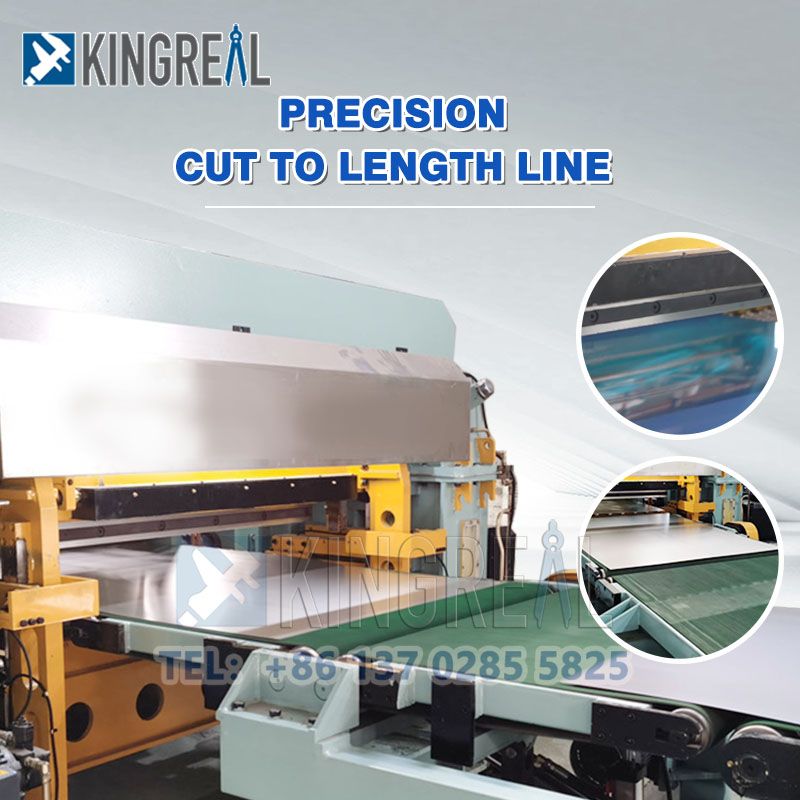

تشتمل آلة القطع حسب الطول هذه على نظام قطع عالي الأداء مصمم لقطع صفائح الفولاذ إلى أطوال دقيقة، يتم قياسها بواسطة آلة قياس الطول NC. تتم عملية القطع بواسطة محرك مؤازر، مما يضمن سرعة القطع العالية. عند قطع صفائح ذات سماكات مختلفة، يمكن تعديل الفجوة بين شفرات المقص بسرعة عبر محرك مؤازر، يتم التحكم فيه من خلال واجهة بديهية بين الإنسان والآلة.
يتميز النظام بمقص بأربعة جوانب مع شفرات قابلة للتبديل، والتي يمكن استخدامها بالتناوب لتحقيق أقصى قدر من الكفاءة الاقتصادية. تعمل عملية القطع من الأسفل إلى الأعلى، مما يضمن توجيه النتوءات إلى الأعلى، مما يمنع بشكل فعال تلف حزام النقل ويحسن التعامل مع المواد بشكل عام.
تعد آلة تكديس المنتج مكونًا أساسيًا في آلة خط القطع حسب الطول، وهي مصممة لتجميع منتجات الألواح النهائية المنقولة بواسطة الناقل. تضمن هذه الآلة أن يتم تكديس الأوراق بشكل تلقائي ومرتب. تعمل آليات ضغط الهواء وضغط الزيت معًا لضمان تنظيم عملية التكديس ودقتها.
أثناء نزول الورقة، يتم دعمها بواسطة وحدة تغذية لإبطاء سرعة السقوط، وبالتالي حماية سطح الورقة من التلف بشكل فعال. يتحكم المفتاح الكهروضوئي في نزول منصة رفع التكديس، مما يحافظ على المسافة المناسبة بين سطح العمل ومستوى العمل لضمان التكديس السلس والدقيق.
النوع الشائع من القطع لخط الطول
“خط القطع حسب الطول (CTL)يعد مكونًا حاسمًا في معدات معالجة المعادن وقد شهد اعتمادًا واسع النطاق في مختلف الصناعات في السنوات الأخيرة. مع التقدم المستمر في التصنيع والأتمتة، توسع تطبيق خطوط القطع إلى ما هو أبعد من القطاعات التقليدية مثل البناء والآلات، ويغطي الآن تصنيع السيارات والأجهزة المنزلية والطاقة المتجددة والفضاء والمزيد. وتتطلب هذه الصناعات بشكل متزايد معايير أعلى لمواصفات المواد ودقة المعالجة وكفاءة الإنتاج.
ومع ارتفاع هذه المطالب، أصبح اختيار خط قطع اللفائف المناسب عاملاً رئيسيًا للمصانع التي تهدف إلى تحقيق النمو المستدام عبر قطاعات متعددة.كينغريال ستيل سليتر خط القطع حسب الطولتتطور نحو التخصيص الشخصي وحلول الإنتاج المرنة لتلبية احتياجات الصناعة هذه.
"تتطلب الملفات ذات السماكات المختلفة عادةً أن يكون خط القطع حسب الطول مزودًا بشفرات ومقصات طائرة وأجهزة تسوية بمواصفات مختلفة. بالنسبة للملفات السميكة، قد تكون هناك حاجة إلى معدات قص ذات طاقة أعلى وقدرات تسوية أكثر قوة لضمان التقدم السلس لعملية الإنتاج.
خط القص للقطع حسب الطول الثقيل عبارة عن معدات قص للطول تستخدم خصيصًا لمعالجة الملفات المعدنية السميكة (عادةً ما يتراوح سمكها بين 6 مم إلى 20 مم). بالمقارنة مع خطوط القص التقليدية للقطع حسب الطول، فإن خطوط القص للقطع حسب الطول للألواح السميكة تتمتع بقوة قص أعلى، وتكوين أقوى للمعدات ونظام تحكم أكثر تطورًا، مصمم خصيصًا لتلبية احتياجات القص للمواد السميكة.
-قطع ملف متوسط التحمل إلى خط الطول
خط قطع اللفائف ذو التحمل المتوسط يستخدم خصيصًا لقص اللفائف المعدنية بسماكة تتراوح بين 3 مم و6 مم. يستخدم هذا النوع من خطوط القص عادة لمعالجة الألواح الفولاذية ذات السُمك المتوسط، وألواح الألومنيوم، والفولاذ المقاوم للصدأ والمواد الأخرى، وهو مناسب لمختلف الصناعات ذات المتطلبات العالية من حيث الحجم وجودة السطح. يتمتع خط القص ذو الحجم المتوسط بالتوازن الجيد في دقة القص والسرعة وتكوين المعدات، ويمكنه تلبية احتياجات بيئات الإنتاج العامة.
-آلة قطع لفائف قياس الضوء لطول
آلة قطع اللفائف ذات المقياس الخفيف مصممة لمعالجة المواد المعدنية الرقيقة. يمكنها قطع اللفائف المعدنية بسماكة تتراوح بين 0.3 مم و3 مم بدقة إلى الحجم المطلوب من قبل العملاء عن طريق التسوية، القطع والقص. عادةً ما يتم استخدام خط القص للقطع حسب الطول للخدمة الخفيفة لمعالجة الألواح الفولاذية الرقيقة، وألواح الفولاذ المقاوم للصدأ، وألواح الألومنيوم وغيرها من المواد، وهو مناسب لبيئات الإنتاج ذات المتطلبات العالية للدقة وجودة السطح.
إن خط القص المدمج للقطع الطولي هو عبارة عن معدات قص صغيرة الحجم وفعالة وصغيرة الحجم. بالمقارنة مع خط القص التقليدي للقطع حسب الطول، فإن خط القص المدمج للقطع أكثر إحكاما في التصميم وعادة ما يعتمد تخطيطا متكاملا، ويجمع بين روابط الإنتاج المتعددة (مثل فك اللف، والتسوية، والقطع، والقص، والتكديس، وما إلى ذلك) في وحدة مدمجة، مما يقلل من أثر المعدات مع الحفاظ على كفاءة الإنتاج العالية ودقة المعالجة.
إحدى الميزات البارزة لخط القطع حسب الطول الخاص بنا هو تصميمه المزدوج التكديس، والذي يتيح التعامل المتزامن مع قطعتين من المواد. يعزز هذا الابتكار سرعة الإنتاج بشكل كبير ويعزز الإنتاجية الإجمالية. إذا كنت مهتمًا بمعرفة المزيد حول هذا الحل الفعال، فلا تتردد في التواصل معنا اليوم!
"تتميز خطوط القص المقطوعة حسب الطول بأنواع قص مختلفة لاستيعاب الاختلافات في سمك المادة، والخصائص، واحتياجات الإنتاج، والتطبيقات الصناعية. تتيح طرق القص المتنوعة هذه عمليات قطع أكثر دقة، وتعزز كفاءة الإنتاج، وتقلل من هدر المواد.
الاستفادة من آلة القطع بالطول من كينغريال ستيل سليتر
تم تصميم خط القطع حسب الطول الخاص بنا بدقة وأتمتة عالية لتلبية الاحتياجات المحددة لقطع الصفائح المعدنية المختلفة حسب الطول. من خلال ضمان أن كل جهاز يوفر أداء قطع فعال ومستقر، فإننا نركز على تعزيز كفاءة الإنتاج مع تقليل هدر المواد. بالإضافة إلى ذلك، يقدم الفريق الفني لشركة KINGREAL STEEL SLITTER حلول إنتاج مخصصة لتلبية متطلبات العملاء الفردية، وتحسين عملية القطع لمختلف الصناعات.
يستخدم خط قطع الملف حسب الطول نظام تحكم آلي متطور، بما في ذلك PLC (وحدة التحكم المنطقية القابلة للبرمجة)، ومحركات مؤازرة، وأجهزة تشفير عالية الدقة. تضمن هذه التقنية المتطورة قطع الألواح بدقة إلى الطول المطلوب، مما يعزز بشكل كبير كفاءة الإنتاج الإجمالية ويضمن الدقة عبر أنواع المواد المتنوعة.
مجهزة بأسطوانة مزدوجة أو جهاز تسوية متعدد الأسطوانات، فإن آلة القطع حسب الطول الخاصة بنا تزيل بشكل فعال الموجات والانحناءات من الصفائح المعدنية. وهذا يضمن أن كل ورقة مسطحة وموحدة للغاية، وتلبي معايير الجودة الصارمة التي يطلبها عملائنا. تعتبر آلية التسوية الخاصة بنا مثالية لإنتاج منتجات نهائية عالية الجودة، مما يساهم في الأداء المتفوق الشامل لخط قطع اللفائف.
توفر ماكينة القطع حسب الطول لدينا دقة قطع تصل إلى ±0.1 مم، وهي مثالية لمعالجة مجموعة واسعة من المواد مثل الفولاذ المدرفل على البارد، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم. شفرات القطع مصنوعة من سبائك الفولاذ عالية القوة، مما يجعلها مقاومة للتآكل ومتينة. وهذا يضمن الأداء العالي والموثوقية على المدى الطويل والحد الأدنى من الصيانة.
إن عملية التصميم والتصنيع لخط القطع الطولي للملف الخاص بنا تعطي الأولوية لحماية السطح للحفاظ على سلامة الصفائح المعدنية. تلعب ميزات مثل البكرات المطلية بالكروم، وبكرات البولي يوريثين، ورفوف استقبال المواد، والمنافيخ دورًا حيويًا في حماية سطح اللوحة. تعمل هذه المكونات الواقية على منع الخدوش والأضرار أثناء عملية القطع والتعامل، مما يضمن الحصول على لمسة نهائية عالية الجودة.
كيفية الحصول على حلول مخصصة للقطع حسب الطول؟
أرسل لنا متطلبات الإنتاج الخاصة بك وسنبدأ في التخصيص على الفور!
1. مادة الملف
2. عرض الملف
3. سمك الملف
4. وزن الملف
5. طول القطع
