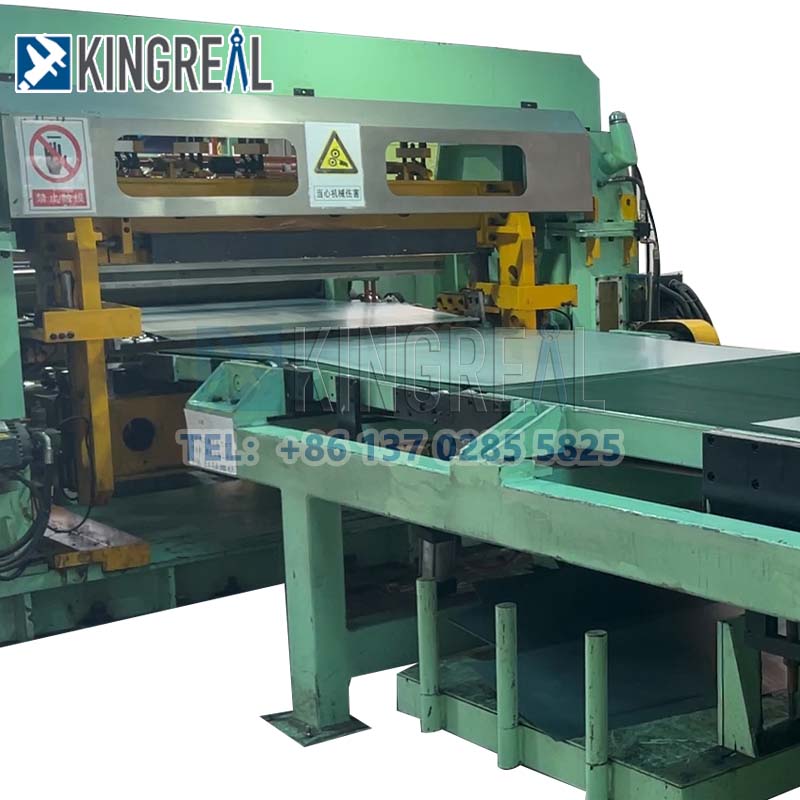

يتم استخدام خط القطع المعدني لقطع الصفائح المعدنية من الملف إلى اللوح، وتقويم الصفائح وبعد عملية القطع للطول، يتم تكديس الصفائح على خط القطع المعدني للطول. يتكون خط القطع المعدني القياسي حسب الطول من آلة التفكيك، وآلة التسوية، ووحدة التغذية، ووحدة القص، ووحدة التراص.
فيديو حول آلة قطع المعادن بالطول
وصف آلة قطع المعادن بالطول
KINGREAL STEEL SLITTER معدنآلة قطع لطولتصميم لقص الملفات المعدنية ذات السماكات المختلفة إلى صفائح ذات عرض محدد لمزيد من المعالجة المعدنية.
عادةً ما يشتمل خط القطع المعدني حسب الطول على معدات إنتاج متعددة لضمان التشغيل الفعال لخط الإنتاج. تُستخدم عادةً خطوط القطع المعدنية الطولية لمعالجة المواد المعدنية بسماكة 0.3-12 مم أو أكثر بسمك أقصى يبلغ 25 مم. إذا كنت بحاجة إلى معالجة لفائف بسمك معين، يرجى الاتصال بـ KINGREAL STEEL SLITTER. سيوفر مهندسو KINGREAL STEEL SLITTER حلاً مخصصًا للقطع المعدني حسب الطول بعد التشاور الشامل.
عادةً، يتكون خط القطع المعدني حسب الطول من مكونات دقيقة مثل جهاز فك اللفافة، وجهاز فرد الشعر، ووحدة التغذية، ووحدة القص، ووحدة التراص. علاوة على ذلك، فإن نظام PLC الخاص بآلة القطع المعدنية الطولية يعرض معلومات مثل الطول وعدد القطع والسرعة. عند الوصول إلى العدد المحدد من القطع من قبل العميل، يتوقف خط القطع المعدني حسب الطول تلقائيًا، مما يدل على ذكائه الاستثنائي.
بالإضافة إلى خطوط قطع المعدن حسب الطول، تقوم شركة KINGREAL STEEL SLITTER أيضًا بتصميم مجموعة متنوعة من خطوط قطع المعدن حسب الطول لمواد مختلفة وخصائص واحتياجات إنتاج مختلفة، مثل
1. قطع الفولاذ المقاوم للصدأ لخط الطول
2. قطع الصلب لخط الطول
3. قطع إلى خط الطول مع التشذيب
آلة قطع المعادن بالطول مع جهاز تصفيح
5. الجمع بين الحز والقطع المعدني لخطوط الطول

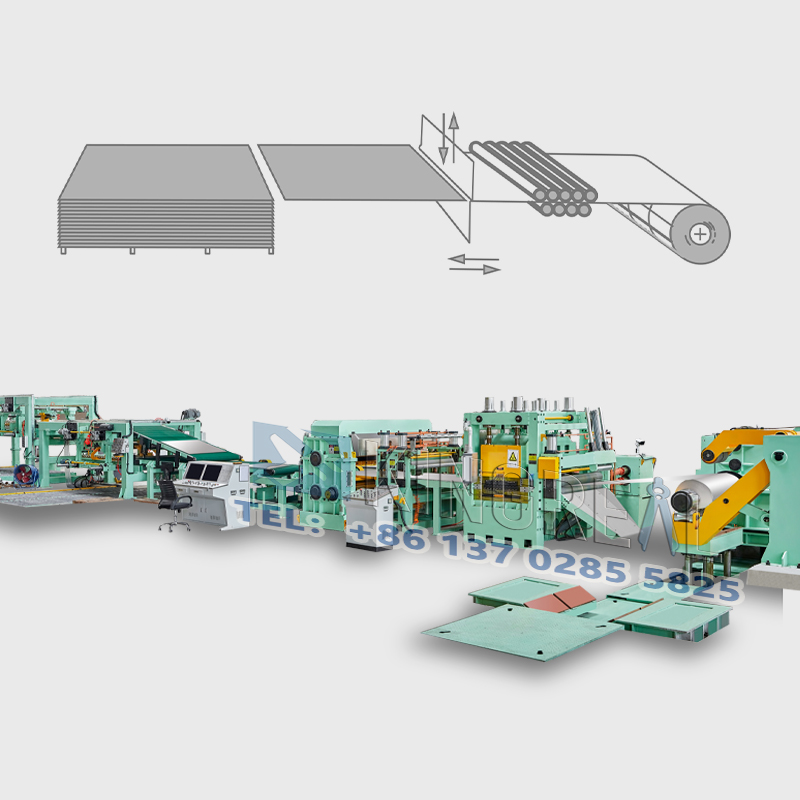

سير العمل لآلة قطع المعادن بالطول
عربة الملف ← آلة التفكيك ← تغذية أسطوانة التغذية بالقرص ← جهاز تسوية عالي الدقة ← قطع بطول ثابت ← طاولة التفريغ / طاولة التراص الأوتوماتيكية

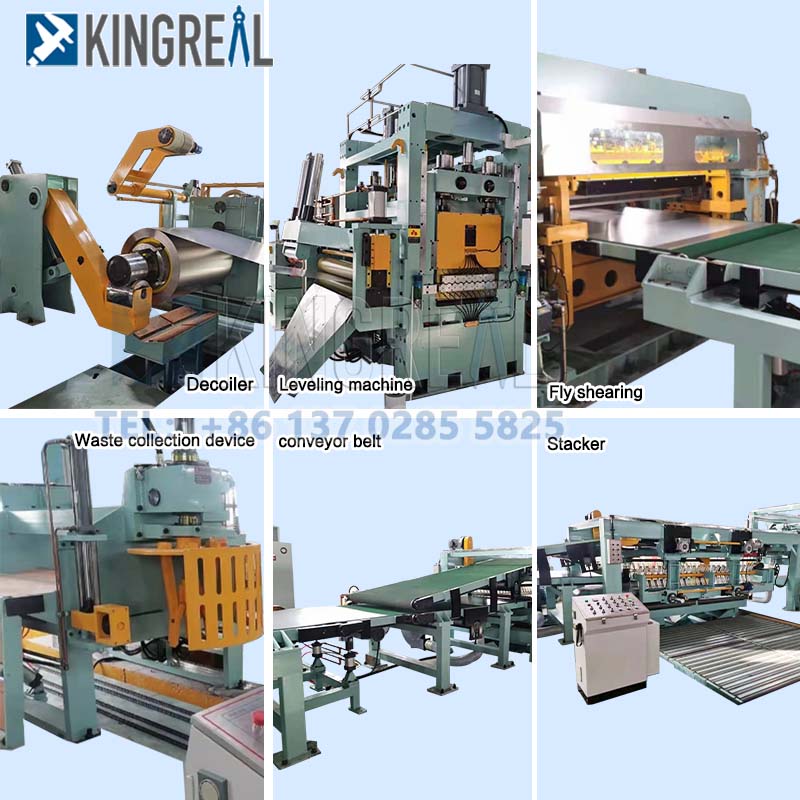

تفاصيل المكونات الرئيسية لخط القطع المعدني حسب الطول
الكابولي الهيدروليكي KINGREAL STEEL SLITTER هو عدو تصميمي يدعم الملف ويقوم بفك اللفائف، والتي تبلغ سعتها القصوى 15 طنًا.
يتم استخدام الأسطوانات الهيدروليكية لجعل جهاز التفكيك قابلاً للسحب ومناسبًا للقطر الداخلي للملف. وهي مجهزة بذراع ناتئ.
يتم التحكم في آلة التسوية KINGREAL STEEL SLITTER بواسطة محرك مؤازر لتغذية عالية السرعة وتعديل دقيق للتحكم في الطول. يتم تنفيذ العملية على وحدة التحكم مع التحكم القابل للبرمجة.
طريقة القيادة: محرك سيرفو 15KW، محرك تخفيض الدقة، حزام ناقل متزامن لبكرات التغذية
وضع القطع بما في ذلك القص الهيدروليكي لأعلى ولأسفل، مع القص التلقائي للإشارة المباشرة للمغذي. باستخدام مواد قطع تصميم تعديل الفجوة، يمكن للمعالجة الحرارية قص الألواح الفولاذية 2 مم بأمان.
يتكون النظام الهوائي من مصدر الغاز (المقدم من قبل الطالب)، ومكونات معالجة مصدر الغاز، والسالينويد، وخطوط الأنابيب والأسطوانات ذات الصلة، وما إلى ذلك.
آلة تسوية عالية الدقة لقطع المعادن لخط الطول
المعلمات التقنية: ضغط مصدر الهواء: 0.4-0.6Mpa. السعة: 1 م³/دقيقة.
قائمة المعدات لآلة قطع المعادن بالطول
سيارة لفائف هيدروليكية
- آلة التفكيك الهيدروليكية
- دليل دخول هيدروليك
- ماكينة تسوية رباعية/ستة عالية
- الجسر الدائري
- بكرة التوجيه الجانبية
- آلة استقامة التغذية المؤازرة CNC
- نظام القياس
- ماكينة قص
- طاولة النقل
- جهاز تفريغ هوائي
- طاولة رفع هيدروليكية
- تفكيك السيارة
- النظام الهيدروليكي
- نظام هوائي
- التحكم بالنظام الكهربائي PLC
- آلة استقامة التغذية المؤازرة CNC
|
نوع الآلة |
قطع معدنية لخط الطول |
|
مادة لفائف |
لفائف معدنية (يمكن تخصيص أخرى |
|
سمك الملف |
0.5-10 ملم |
|
مادة لفائف |
500/610 ملم |
|
القطر الداخلي للملف |
500/610 ملم |
|
القطر الخارجي للملف |
≥2000 ملم |
|
سرعة القطع |
10-70 م/دقيقة |
|
دقة القطع حسب الطول |
± 1.5 ملم |
|
قطع لنطاق الطول |
500 ~ 4000 ملم |
|
تسوية ورقة التسطيح |
± ± 1.5 مم / م² |
من أجل توفير خطوط قطع معدنية حسب الطول تلبي احتياجات الإنتاج لعملاء KINGREAL STEEL SLITTER، تقوم KINGREAL STEEL SLITTER بتخصيص حلول تصنيع آلات قطع المعادن حسب الطول بناءً على الرسومات والمتطلبات المحددة لعملائنا، بما في ذلك سمك المادة والمادة والعرض والسرعة المطلوبة وحجم الإنتاج. فيما يلي بعض خيارات تصنيع خطوط القطع المعدنية المميزة:
آلة قطع المعادن بالطول مع جهاز تصفيح
لتلبية المتطلبات الصارمة لعملاء KINGREAL STEEL SLITTER لنعومة سطح الصفائح المعدنية، يمكن لـ KINGREAL STEEL SLITTER تجهيز الخطوط المعدنية المقطوعة بطولها بجهاز تصفيح. قبل أن يدخل الملف المعدني إلى آلة القص، يتم وضع طبقة من الفيلم على السطح، مما يمنع تعرضه للخدش بواسطة الشفرات الحادة أثناء عملية القص.

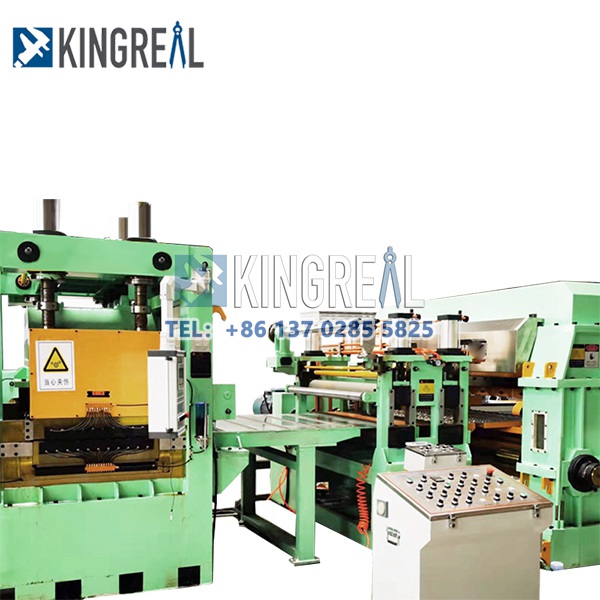

آلة قطع المعادن بالطول مع مستويين مزدوجين
لتلبية المتطلبات الصارمة لعملاء KINGREAL STEEL SLITTER فيما يتعلق بتسطيح الصفائح المعدنية وتوفير الوقت في المعالجة الثانوية اللاحقة، تقوم KINGREAL STEEL SLITTER بتجهيز آلات القطع المعدنية بطولها بمستويات مزدوجة. يخضع الملف المعدني لخطوتين للتسوية، مما يضمن أقصى قدر من التسطيح.

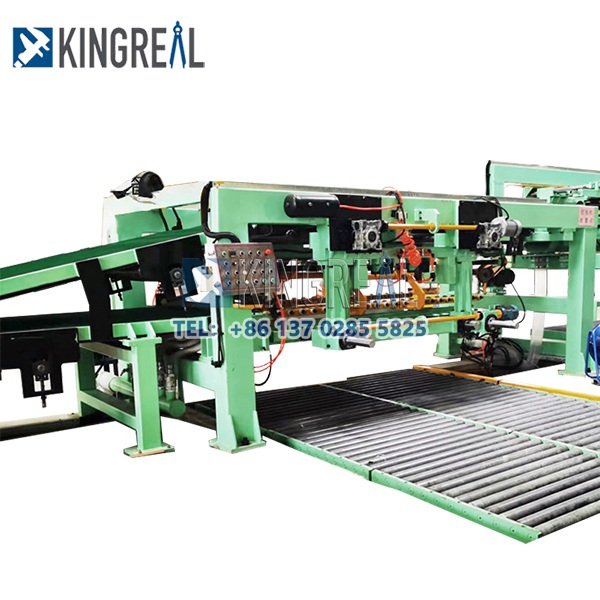

خط قطع معدني حسب الطول مجهز بطاولات تكديس مزدوجة
لتحسين الكفاءة الشاملة في جميع أنحاء عملية إنتاج آلة القطع المعدنية حسب الطول، يمكن لـ KINGREAL STEEL SLITTER تجهيز خط قطع المعادن حسب الطول بطاولات تكديس مزدوجة. يعمل هذا النظام على زيادة سرعة تكديس الصفائح المعدنية مع ضمان الجودة العالية.
نحنه والانتباه إلى قطع المعدن إلى خط الطول
1. يجب وضع الملف بشكل صحيح للحفاظ على توازن الوزن. يجب أن تقوم عربة الملف بإصلاح وشد الملف في جهاز فك اللفائف قبل إعادة ضبطه.
2. اضغط على رأس الملف بأسطوانة الجر أولاً، ثم افتح حزمة الملف لمنع رأس الملف من الفتح.
3. عند تشغيل الآلة، يجب ألا يقف المشغل على الملف.
