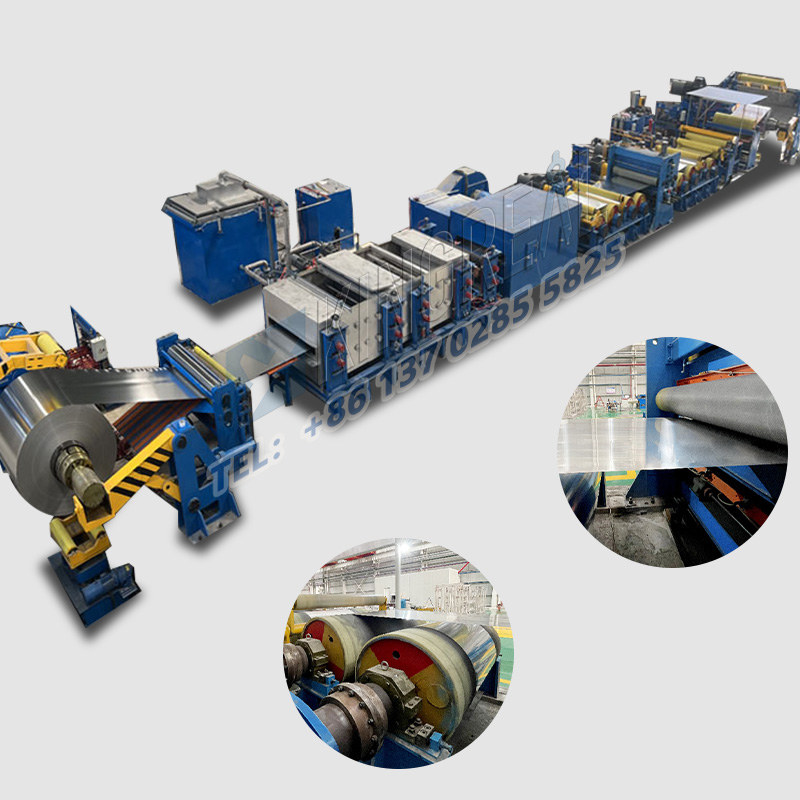

تم تصميم خطوط التسوية الممتدة المقطوعة حسب الطول خصيصًا لتسوية الصفائح والملفات المعدنية ويمكن استخدامها أيضًا مع ماكينات القطع المعدنية حسب الطول.
خط التسوية الممتد المقطوع إلى الطول هو جهاز مصمم خصيصًا لتسوية الصفائح والملفات المعدنية (بما في ذلك الفولاذ المقاوم للصدأ والفولاذ والفولاذ المدرفل على الساخن والألومنيوم والنحاس). يستخدم خط تسوية القطع حسب الطول القوة الميكانيكية لتصحيح العيوب مثل الانحناءات والالتواءات والاعوجاج، مما يؤدي إلى أسطح موحدة ومستقيمة وموزعة بالتساوي. يمكن لآلة تسوية النقالة أن تقوم بتسوية المواد في اتجاه واحد أو اتجاهين وتتميز بسهولة التشغيل والكفاءة العالية والدقة العالية. أثناء إنتاج ومعالجة صفائح أو ملفات سبائك الألومنيوم، غالبًا ما يحدث عدم التساوي نتيجة لأسباب مختلفة، مما يستلزم التسوية مع قطع تسوية ممتدة لخط الطول. يمكن لآلة تسوية نقالة تحسين التسطيح وجودة سطح المواد المعدنية، وتقليل معدل الكسر بشكل فعال، وتجنب مشاكل الجودة الناجمة عن الصفائح أو المواد غير المستوية.
بشكل عام، تعتبر خطوط التسوية الممتدة المقطوعة حسب الطول من المعدات الأساسية لمعالجة المعادن. إنها تلعب دورًا حاسمًا في معالجة المعادن، وتحسين دقة وجودة المواد المعدنية، وتحسين جودة السطح والخصائص الميكانيكية للمنتجات النهائية، وتقليل احتمالية حدوث مشاكل في إنتاج واستخدام المنتجات اللاحقة المصنوعة من المواد المعدنية، وتحسين كفاءة الإنتاج والفوائد الاقتصادية. لديهم آفاق تطبيق واسعة.

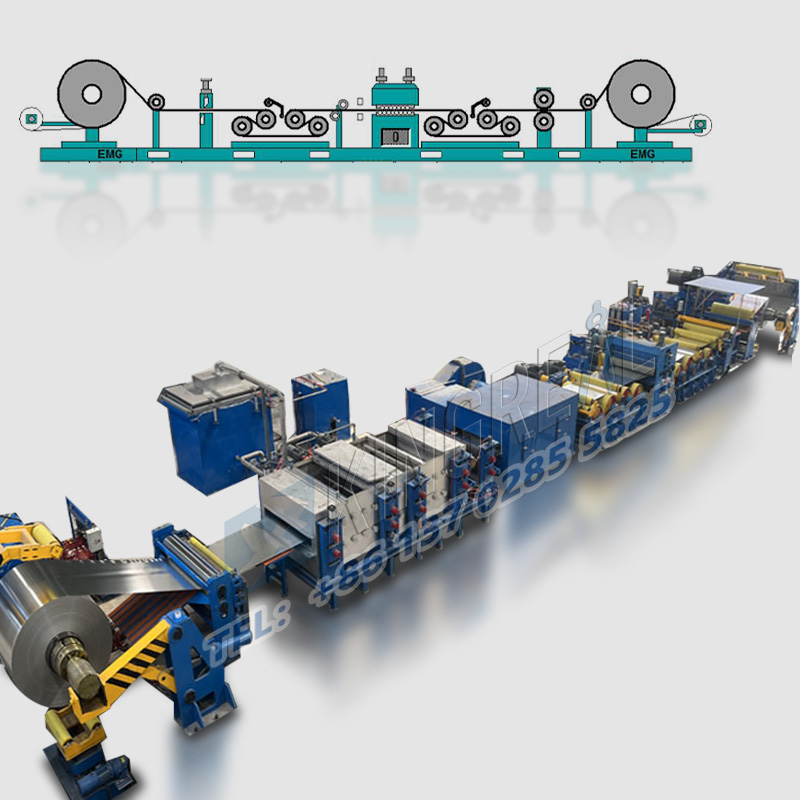

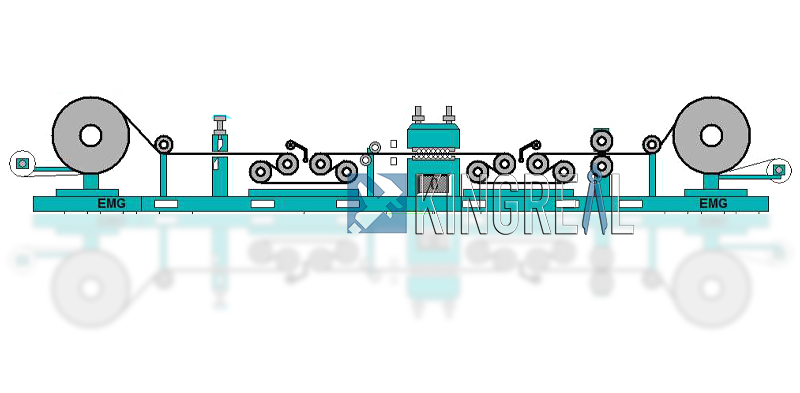

آلة فك اللفة - جهاز الضغط - مقص المحاصيل - بكرات القرص - مجموعة أسطوانة شد المدخل - أداة فرد الشعر - مجموعة أسطوانة شد الخروج - بكرات حارف الخروج - أداة إعادة اللف
غرض
النموذج 1
النموذج 2
الموديل 3
الموديل 4
الموديل 5
سمك التسوية الأقصى (مم)
2
2
3
3
6
الحد الأدنى لسمك التسوية (مم)
0.4
0.4
0.7
0.7
1.5
الحد الأقصى لعرض التسوية (مم)
1000
1250
1250
1500
1600
قوة تحمل المواد (MPa)
240
240
235
235
240
قطر لفة العمل (مم)
48
48
60
60
95
مسافة لفة العمل (مم)
50
50
65
65
100
عدد منتجات الشق (ن)
21
21
19
19
13
سرعة الآلة (م/دقيقة)
6
6
7
7
10
قوة المحرك الرئيسي (كيلوواط)
7.5
7.5
11
15
37

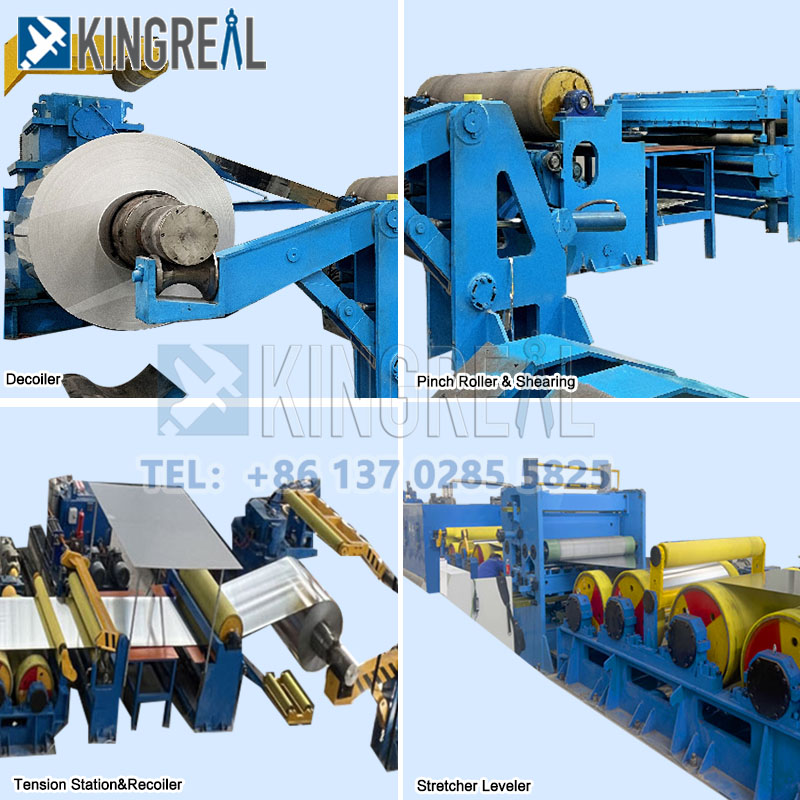

-جهاز فك اللفائف لتسوية القطع إلى خط الطول: يفك الملف للمعالجة اللاحقة.
-قص المحاصيل لآلة تسوية نقالة: يتم استخدام قص المحاصيل لقص نهايات الصفائح المعدنية. عندما تظهر الورقة حدبة كبيرة، يمكن تقسيمها لتقليل القص عند الحواف وتحسين الإنتاجية.
يتكون قص المحاصيل بشكل أساسي من دافع الذيل، وجسم القص، ومبدل الشفرة، وطاولة الأسطوانة المتأرجحة.
- مملس لآلة تسوية نقالة: يتكون جهاز فرد الشعر بشكل أساسي من مجموعتين من بكرات الشد، وبكرة الثني المركزية، وبكرة التسوية.
أثناء مرور الملف أو الصفائح المعدنية عبر جهاز التسوية، يتحد الشد المطبق بواسطة بكرات الشد وضغط الانحناء المطبق بواسطة بكرات الثني.
يؤدي هذا الضغط المشترك إلى خضوع الشريط لكمية معينة من الاستطالة البلاستيكية، والتي يتم بعد ذلك تسويتها بواسطة بكرات التسوية.
توفر طريقة التمليس هذه تمليسًا عالي الجودة ويمكن استخدامها لتسوية مجموعة متنوعة من المواد المعدنية، بما في ذلك الشريط عالي القوة.
- مجموعة أسطوانة شد المدخل ومجموعة أسطوانة شد الخروج لآلة تسوية نقالة: التوتر الناتج بين هاتين الأسطوانتين هو التوتر في قسم الاستقامة. يمنع الشريط من الانحراف، ويحافظ على شكل مستقيم، ويقلل من مقاومة المعدن للتشوه وعمله.
-Recoiler لتسوية تمتد إلى خط الطول: يتم لف الملف المعدني المستقيم لسهولة النقل والتخزين لمسافات طويلة.
1. تحسين شكل الشريط
يمكن لآلة تسوية النقالة أن تقوم بتسوية المواد في اتجاه واحد أو اتجاهين وتتميز بسهولة التشغيل والكفاءة العالية والدقة العالية. أثناء إنتاج ومعالجة صفائح أو ملفات سبائك الألومنيوم، غالبًا ما يحدث عدم التساوي نتيجة لأسباب مختلفة، مما يستلزم التسوية مع قطع تسوية ممتدة لخط الطول.
الحد الأدنى لسمك التسوية (مم)
بالإضافة إلى ذلك، يمكن لخط التسوية الممتد والقطع إلى الطول أن يحسن أداء معالجة الشريط. عن طريق التمدد والانحناء، على غرار تأثير تشطيب الجلد، يمكن أن يقلل أو يزيل ثبات الإنتاج، مما يؤدي إلى تشوه موحد أثناء التشوه اللاحق.
يعمل هذا التوحيد على تحسين أداء معالجة المادة، مما يجعلها أسهل في التعامل معها ومناسبة لمختلف العمليات اللاحقة.
1.نظام التحكم المتقدم لآلة تسوية نقالة
يستخدم خط التسوية الممتد والقطع إلى الطول نظام PLC، مما يسمح بتعديل معلمات الإنتاج المتعددة على لوحة التحكم، بما في ذلك شد اللف، وإعدادات السرعة، وارتفاعات الدخول والخروج، وميل الخروج. يعمل هذا التحكم الآلي على تحسين كفاءة الإنتاج وتقليل الأخطاء البشرية.
2. أربعة-الأسطوانة سهيكل لآلة تسوية نقالة
يستخدم خط التسوية الممتد إلى الطول هيكلًا متطورًا بأربع بكرات، مما يتيح التجويف الأوتوماتيكي الهيدروليكي بالكاملتعديل ld-down وتعديل مرن لفات ثني الشكل. يضمن هذا التصميم الثبات والاتساق أثناء عملية الشد والتسوية.
3. التحكم في سرعة التردد المتغير AC لآلة تسوية النقالة
تستخدم مطحنة الدرفلة الرئيسية نظام التحكم في السرعة ذات التردد المتغير AC، مع نظام التحكم Siemens PLC، مما يضمن التشغيل السلس والإنتاج الفعال.
4. نظام لولبي هيدروليكي بالكامل لآلة تسوية نقالة
يتم التحكم في نظام AFC (التحكم التلقائي في البراغي) الهيدروليكي بواسطة PLC ويتميز بوجود حلقة مغلقة لموضع فجوة اللف الثابت وحلقة مغلقة لقوة التدحرج الثابتة. يضمن هذا النظام التحكم الدقيق أثناء عملية التقويم، مما يحسن جودة المنتج.
5. أتمتة عملية الإنتاج لآلة تسوية نقالة
تتميز الوحدة بوظائف تشابك العمليات، وكشف اللحام، والإنذار، مما يتيح الإدارة الآلية لعملية الإنتاج. وهذا يعزز بشكل كبير سلامة وموثوقية المعدات.
6. الإعداد المسبق للمعلمة والمراقبة لآلة تسوية نقالة
يدعم خط التسوية الممتد والقطع إلى الطول الإعداد المسبق والكشف والعرض والإنذار وتخزين معلمات العملية لسهولة الاستعلام والإدارة للمستخدم. إن أسلوب الإدارة الذكي هذا يجعل العملية أكثر بساطة وبديهية.
7. هيكلية مستقرةتصميملآلة تسوية نقالة
إن خط التسوية الممدد المقطوع إلى الطول مجهز بالكامل بلوحة إطار من الحديد الزهر وهيكل من الحديد الزهر، مما يضمن التشغيل المستقر، ويقلل الاهتزاز، ويطيل عمر خدمة آلة تسوية النقالة.
8. سهلعمليةationلتسوية تمتد قطع لخط الطول
تم تصميم آلة تسوية النقالة لسهولة التشغيل، مما يسمح حتى للمشغلين المبتدئين بإتقان الماكينة بسرعة وضمان الإنتاج الفعال.

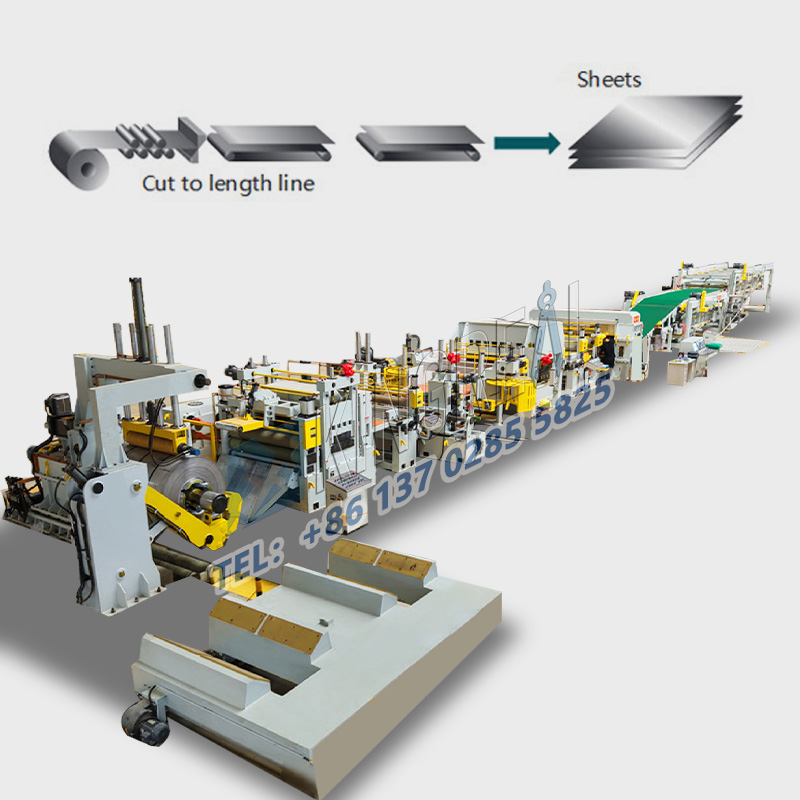

تقدم KINGREAL STEEL SLITTER للعملاء كلا من قطع التسوية الممتدة لخطوط الطول والقطع المعدنية لخطوط الطول، مما يجعلها مزيجًا مثاليًا. تعمل آلة تسوية النقالة أولاً على تنعيم سطح الملف المعدني وتقليل الضغوط الداخلية، قبل إدخاله في آلة قطع المعدن بالطول من أجل القطع بطول محدد مسبقًا. تقدم KINGREAL STEEL SLITTER مجموعة متنوعة من آلات قطع المعادن حسب الطول، بما في ذلك خط إنتاج القطع حسب الطول ذو القياس الخفيف، وخط القطع ذو الحجم المتوسط، وخط القطع ذو الحجم الثقيل، اعتمادًا على سمك المادة التي تتم معالجتها.
تقدم KINGREAL STEEL SLITTER أيضًا آلة القص الذبابة للقطع حسب الطول، وآلة القص الدوارة للقطع حسب الطول، وآلة القص الثابتة للقطع حسب الطول، مما يسمح للعملاء بالاختيار بناءً على كفاءة الإنتاج والحجم والإنتاج المستهدف. سيقدم مهندسو KINGREAL STEEL SLITTER توصيات شاملة بناءً على احتياجات العملاء المحددة لضمان التنسيق والأداء الأمثل للمعدات.
 |
 |
|
آلة تسوية نقالة |
آلة قطع المعادن لطول |
1. صناعة السيارات: يتم استخدام خطوط التسوية الممتدة إلى الطول في صناعة السيارات أثناء عملية معالجة الصفائح المعدنية لهيكل الصفائح المعدنية لتصويب وتمديد الصفائح المعدنية لتلبية متطلبات جودة السيارات.
2. صناعة البناء: يتم استخدام آلات تسوية النقالات في صناعة البناء لتقويم وتمديد الألواح الفولاذية أثناء تصنيع الهياكل الفولاذية لضمان استقرار وقوة الهياكل الفولاذية.
3. تصنيع المعدات الإلكترونية: في هذه الصناعة، يتم استخدام خطوط التسوية الممتدة المقطوعة إلى الطول لتسوية وتمديد الصفائح المعدنية أو الأفلام لتلبية متطلبات التسطيح والتوصيل للمكونات الإلكترونية.
تستخدم مطحنة الدرفلة الرئيسية نظام التحكم في السرعة ذات التردد المتغير AC، مع نظام التحكم Siemens PLC، مما يضمن التشغيل السلس والإنتاج الفعال.
إن خط التسوية الممدد المقطوع إلى الطول مجهز بالكامل بلوحة إطار من الحديد الزهر وهيكل من الحديد الزهر، مما يضمن التشغيل المستقر، ويقلل الاهتزاز، ويطيل عمر خدمة آلة تسوية النقالة.
